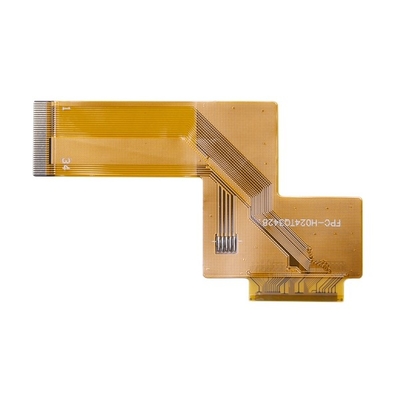

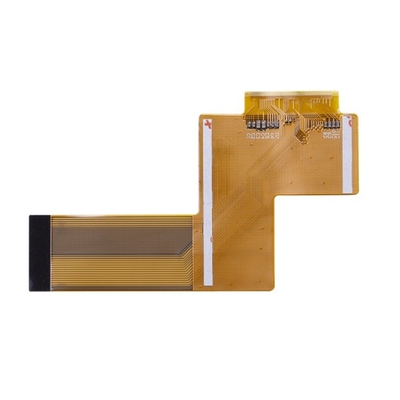

PI 4 লেয়ার নমনীয় Pcb প্রোটোটাইপ বোর্ড 1oz ENIG ইমারসন গোল্ড 3mil

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার ED9A8120
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
মূল্য /
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি লেয়ার 4 স্তর নমনীয় Pcb প্রোটোটাইপ বোর্ড উপাদান পি.আই
বোর্ড স্তর 4L সমাপ্ত চিকিত্সা ENIG
তামার বেধ 1/1oz ন্যূনতম তুরপুন আকার 0.1 মিমি
লক্ষণীয় করা

3মিল নমনীয় পিসিবি প্রোটোটাইপ বোর্ড

,

3মিল পিসিবি প্রোটোটাইপ বোর্ড

,

3মিল পিসিবি প্রোটোটাইপ বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

PI 4 লেয়ার নমনীয় Pcb প্রোটোটাইপ বোর্ড 1oz ENIG ইমারসন গোল্ড 3mil



ফ্লেক্স পিসিবি বোর্ড 4 লেয়ার নমনীয় প্রিন্টেড সার্কিট বোর্ড পিসিবিএ বোর্ড প্রিন্টেড সার্কিট বোর্ড সমাবেশ



4 স্তর নমনীয় মুদ্রিত সার্কিট বোর্ড



নমনীয় প্রিন্টেড সার্কিট হল সার্কিট বোর্ড যা বাঁকানোর বা মোচড় দেওয়ার ক্ষমতা রাখে।এই দাবি থেকে, এটা স্পষ্ট যে তারা একটি নমনীয় নির্মাণ দ্বারা আলাদা করা হয়।এই কারণেই ইলেকট্রনিক প্রকৌশলী এবং ডিজাইনাররা তাদের গুণাবলীর জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে তাদের ব্যবহার করে।এগুলিকে ফ্লেক্স সার্কিট হিসাবেও উল্লেখ করা হয় এবং বেশিরভাগই ছোট ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।যেহেতু তারা তাদের বাঁকানোর ক্ষমতা দ্বারা চিহ্নিত করা হয়, নমনীয় মুদ্রিত সার্কিটগুলি নমনীয় স্তর যেমন পলিমাইড দিয়ে তৈরি।নমনীয় মুদ্রিত সার্কিটের আরেকটি গুরুত্বপূর্ণ গুণ হল যে তাদের প্রিন্টেড সার্কিট বোর্ডের তুলনায় উচ্চতর তাপ অপচয় হয়।এই গুণটিই এটি ব্যবহার করে এমন ইলেকট্রনিক্সের পক্ষে দীর্ঘ সময়ের জন্য গুণমানের অবস্থায় থাকা সম্ভব করে তোলে।





FPC প্রযুক্তি ক্ষমতা
অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে
অন্যথায় নির্দিষ্ট)
ব্যাপক উৎপাদন (ফলন
80%, Cpk1.33)
ছোট পরিমাণ (ফলন60%, কী
স্পেসিফিকেশন ফলন80%
নমুনা
FPC(হ্যাঁ/না) হ্যাঁ হ্যাঁ হ্যাঁ
স্তর গণনা/গঠন, সর্বোচ্চ। 2 4 6
আকার এল×W), সর্বোচ্চ। 550 মিমি * 250 মিমি 550 মিমি * 250 মিমি 700 মিমি * 250 মিমি
নামমাত্র বেধ (মিমি) 0.1~0.5 0.1~0.5 0.1~0.8
বেধ সহনশীলতা ±10%(>0.3মিমি)/±0.03মিমি(0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(0.3 মিমি)
সারফেস ফিনিস টাইপ ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড
সফট ENIG (হ্যাঁ/না) না না না
বেস উপাদান প্রকার পি.আই পি.আই পিআইএলসিপিটিকে
কভারলে বেধ (উম) 28/50/60/80 28/50/60/80 28/50/60/80
আঠালো বেধ (উম) 25/40/50/65 25/40/50/65 25/40/50/65
তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) 12-70 12-70 12-70
বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) 25-75 25-75 25-100
মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. 0.15 0.15 0.15
কলাই আকৃতির অনুপাত, সর্বোচ্চ। 3:1 3:1 5:1
প্যাডের আকার, ন্যূনতম। গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি
গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি
গর্ত মাধ্যমে: 0.3 মিমি
গর্ত ছাড়া: 0.2 মিমি
প্যাড আকার সহনশীলতা 20% 20% 10%
প্যাড থেকে প্যাড স্পেস, মিন. 4মিল 4মিল 4মিল
সহনশীলতা রূপরেখা প্যাড ±3মিল ±3মিল ±2মিল
প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. 4/12মিল 4/10মিল 4/10মিল
আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। 3/3মিল 3/3মিল 2/2মিল
অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। 3/3মিল 3/3মিল 2/2মিল
ভিতরের লাইন প্রস্থ সহনশীলতা ±10% ±10% ±10%
আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) DHS + 8 DHS + 8 DHS + 6
ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L4 স্তর) DHS + 10 DHS + 10 DHS + 8
গর্ত পিচ মাধ্যমে লেজার, মিন. 0.40 মিমি 0.40 মিমি 0.35 মিমি
যান্ত্রিক গর্ত পিচ, মিন. 0.50 মিমি 0.50 মিমি 0.40 মিমি
ছিদ্র গর্ত অবস্থান সহনশীলতা ±2মিল ±2মিল ±2মিল
গর্ত আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
রূপরেখা আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। 2মিল/4মিল 2মিল/4মিল 2মিল/3মিল
CVL এর উপর LPI বাঁধ 8মিল 8মিল 8মিল
কভারলে খোলা জানালা/বাঁধ Φ0.5 মিমি/0.3 মিমি Φ0.5 মিমি/0.3 মিমি Φ0.3 মিমি/0.2 মিমি
কভারলে নিবন্ধন/রজন প্রবাহ 4মিল 4মিল 2মিল
দৃঢ়তা উপাদান FR4/PI/ইস্পাত FR4/PI/ইস্পাত FR4/PI/ইস্পাত
কঠোরতা বাঁধ, মিন. 12মিল 12মিল 8মিল
কঠোরতা নিবন্ধন/রজন প্রবাহ 8মিল/4মিল 8মিল/4মিল 4মিল/2মিল
প্রতিবন্ধকতা সহনশীলতা 10% 10% 5%
তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) 288°/10s/3 বার 288°/10s/3 বার 288°/10s/3 বার
যোগ্য উপাদান এবং গঠন UL পি.আই পি.আই পি.আই



PI 4 লেয়ার নমনীয় Pcb প্রোটোটাইপ বোর্ড 1oz ENIG ইমারসন গোল্ড 3mil 0

FAQ:


প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।



প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
