4 লেয়ার FR4 ফ্লেক্স PCB বোর্ড 3mil মাল্টি সার্কিট বোর্ড ISO9001
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি লেয়ার | 4 স্তর নমনীয় PCB | উপাদান | পি.আই |
|---|---|---|---|
| বোর্ড স্তর | 4L | সমাপ্ত চিকিত্সা | ENIG |
| তামার বেধ | 1/1oz | ন্যূনতম তুরপুন আকার | 0.1 মিমি |
| লক্ষণীয় করা | ISO9001 FR4 ফ্লেক্স PCB বোর্ড,3mil FR4 ফ্লেক্স PCB বোর্ড,3mil মাল্টি সার্কিট বোর্ড |
||
পণ্যের বর্ণনা

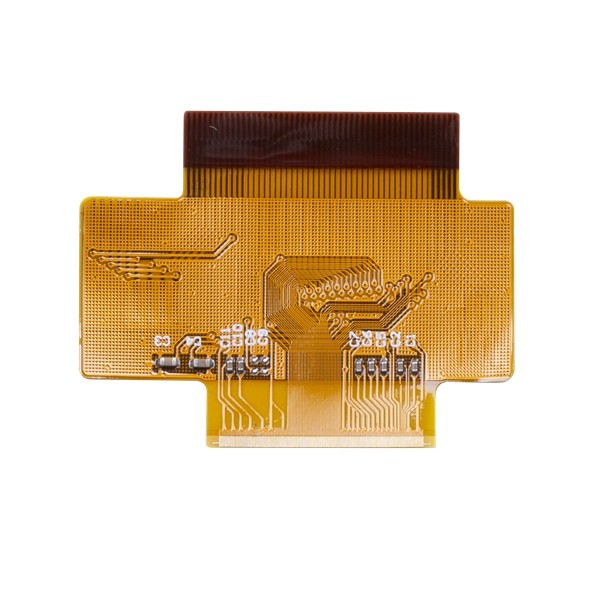

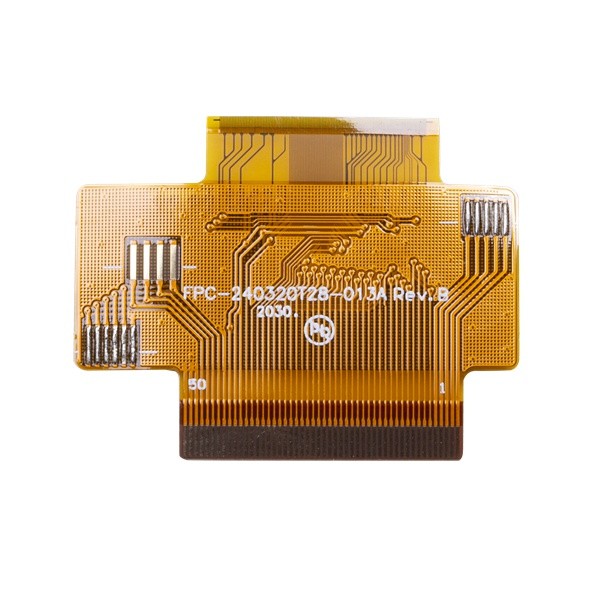

4 লেয়ার FR4 ফ্লেক্স PCB বোর্ড 3mil মাল্টি সার্কিট বোর্ড ISO9001
ফ্লেক্স পিসিবি বোর্ড 4 লেয়ার নমনীয় পিসিবি নমনীয় প্রিন্টেড সার্কিট বোর্ড ফ্লেক্স সার্কিট বোর্ড ফ্লেক্স পিসিবি
4 স্তর নমনীয় PCB
নমনীয় প্রিন্টেড সার্কিট হল সার্কিট বোর্ড যা বাঁকানোর বা মোচড় দেওয়ার ক্ষমতা রাখে।এই দাবি থেকে, এটা স্পষ্ট যে তারা একটি নমনীয় নির্মাণ দ্বারা আলাদা করা হয়।এই কারণেই ইলেকট্রনিক প্রকৌশলী এবং ডিজাইনাররা তাদের গুণাবলীর জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে তাদের ব্যবহার করে।তাদের ফ্লেক্স সির হিসাবেও উল্লেখ করা হয়cuits এবং বেশিরভাগই ছোট ইলেক্ট্রনে ব্যবহৃত হয়আইসি অ্যাপ্লিকেশন।যেহেতু তারা তাদের বাঁকানোর ক্ষমতা দ্বারা চিহ্নিত করা হয়, নমনীয় মুদ্রিত সার্কিটগুলি নমনীয় স্তর যেমন পলিমাইড দিয়ে তৈরি।নমনীয় মুদ্রিত সার্কিটের আরেকটি গুরুত্বপূর্ণ গুণ হল যে তাদের প্রিন্টেড সার্কিট বোর্ডের তুলনায় উচ্চতর তাপ অপচয় হয়।এই গুণটিই এটি ব্যবহার করে এমন ইলেকট্রনিক্সের পক্ষে দীর্ঘ সময়ের জন্য গুণমানের অবস্থায় থাকা সম্ভব করে তোলে।
HSX পণ্য 1~32L FR4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন .পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।
| FPC প্রযুক্তি ক্ষমতা | |||
| অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে অন্যথায় নির্দিষ্ট) |
ব্যাপক উৎপাদন (ফলন≥ 80%, Cpk≥1.33) |
ছোট পরিমাণ (ফলন≥60%, কী স্পেসিফিকেশন ফলন≥80% |
নমুনা |
| FPC(হ্যাঁ/না) | হ্যাঁ | হ্যাঁ | হ্যাঁ |
| স্তর গণনা/গঠন, সর্বোচ্চ। | 2 | 4 | 6 |
| আকার এল×W), সর্বোচ্চ। | 550 মিমি * 250 মিমি | 550 মিমি * 250 মিমি | 700 মিমি * 250 মিমি |
| নামমাত্র বেধ (মিমি) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| বেধ সহনশীলতা | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) |
| সারফেস ফিনিস টাইপ | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড |
| সফট ENIG (হ্যাঁ/না) | না | না | না |
| বেস উপাদান প্রকার | পি.আই | পি.আই | পিআইএলসিপিটিকে |
| কভারলে বেধ (উম) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| আঠালো বেধ (উম) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) | 12-70 | 12-70 | 12-70 |
| বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) | 25-75 | 25-75 | 25-100 |
| মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. | 0.15 | 0.15 | 0.15 |
| কলাই আকৃতির অনুপাত, সর্বোচ্চ। | 3:1 | 3:1 | 5:1 |
| প্যাডের আকার, ন্যূনতম। | গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্তের মাধ্যমে: 0.3 মিমি গর্ত ছাড়া: 0.2 মিমি |
| প্যাড আকার সহনশীলতা | 20% | 20% | 10% |
| প্যাড টু প্যাড স্পেস, মিন. | 4মিল | 4মিল | 4মিল |
| সহনশীলতা রূপরেখা প্যাড | ±3মিল | ±3মিল | ±2মিল |
| প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. | 4/12মিল | 4/10মিল | 4/10মিল |
| আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| ভিতরের লাইন প্রস্থ সহনশীলতা | ±10% | ±10% | ±10% |
| আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) | DHS + 10 | DHS + 10 | DHS + 8 |
| গর্ত পিচ মাধ্যমে লেজার, মিন. | 0.40 মিমি | 0.40 মিমি | 0.35 মিমি |
| যান্ত্রিক গর্ত পিচ, মিন. | 0.50 মিমি | 0.50 মিমি | 0.40 মিমি |
| ছিদ্র গর্ত অবস্থান সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| গর্ত আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| রূপরেখা আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। | 2মিল/4মিল | 2মিল/4মিল | 2মিল/3মিল |
| CVL এর উপর LPI বাঁধ | 8মিল | 8মিল | 8মিল |
| কভারলে খোলা জানালা/বাঁধ | Φ0.5 মিমি/0.3 মিমি | Φ0.5 মিমি/0.3 মিমি | Φ0.3 মিমি/0.2 মিমি |
| কভারলে নিবন্ধন/রজন প্রবাহ | 4মিল | 4মিল | 2মিল |
| দৃঢ়তা উপাদান | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত |
| কঠোরতা বাঁধ, মিন. | 12মিল | 12মিল | 8মিল |
| কঠোরতা নিবন্ধন/রজন প্রবাহ | 8মিল/4মিল | 8মিল/4মিল | 4মিল/2মিল |
| প্রতিবন্ধকতা সহনশীলতা | 10% | 10% | 5% |
| তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) | 288°/10s/3 বার | 288°/10s/3 বার | 288°/10s/3 বার |
| যোগ্য উপাদান এবং গঠন UL | পি.আই | পি.আই | পি.আই |
FAQ:
প্রশ্ন 1: আমি কিভাবে একটি উদ্ধৃতি পেতে পারেন?
উত্তর: অনুগ্রহ করে আমাদের Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB ফর্ম্যাট সহ জারবার ফাইল পাঠান এবং চাহিদার পরিমাণ প্রদান করুন।আমরা সেই অনুযায়ী উদ্ধৃতি প্রদান করব।
প্রশ্ন ২: আপনি একটি ছবি ফাইল থেকে PCBs উত্পাদন করতে পারেন??
উত্তর: না। কিন্তু আপনি যদি আমাদের একটি নমুনা PCB পাঠাতে পারেন, আমরা এর নকশা ক্লোন করে কাজ করতে পারব।
প্রশ্ন ৩: আপনার কি পিসিবি স্টকে আছে?.
উত্তর: বেশিরভাগ পিসিবি বোর্ড কাস্টমাইজ করা হয়, এবং তাদের বিভিন্ন ডিজাইন রয়েছে, আমরা গ্রাহকদের দ্বারা প্রদত্ত জারবার ফাইল অনুযায়ী তাদের উত্পাদন করি।
প্রশ্ন ৪: আপনি সাধারণত কোন FR4 উপকরণ ব্যবহার করেন?
উত্তর: কিংবোর্ড, ITEQ, Shengyi...
প্র5:আপনি সাধারণত কি ধরনের চালানের উপায় ব্যবহার করেন?
উত্তর: ছোট ভলিউম অর্ডারের জন্য, আমরা সবসময় DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ড পাঠানোর পরামর্শ দিই, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
এবং বড় ভলিউম অর্ডারের জন্য, মালবাহী খরচ বাঁচাতে, আমরা বিমান বা সমুদ্রের মাধ্যমে চালানের ব্যবস্থা করার পরামর্শ দেব, অবশ্যই, যদি আপনার নিজস্ব ফরওয়ার্ডার থাকে এবং আমাদের তথ্য সরবরাহ করতে পারেন, আমরা চালানের ব্যবস্থা করতে তাদের সাথে যোগাযোগ করতে পারি।
