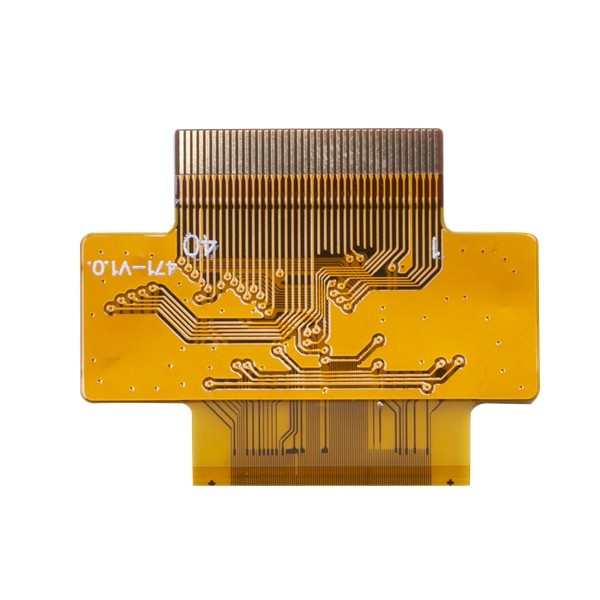

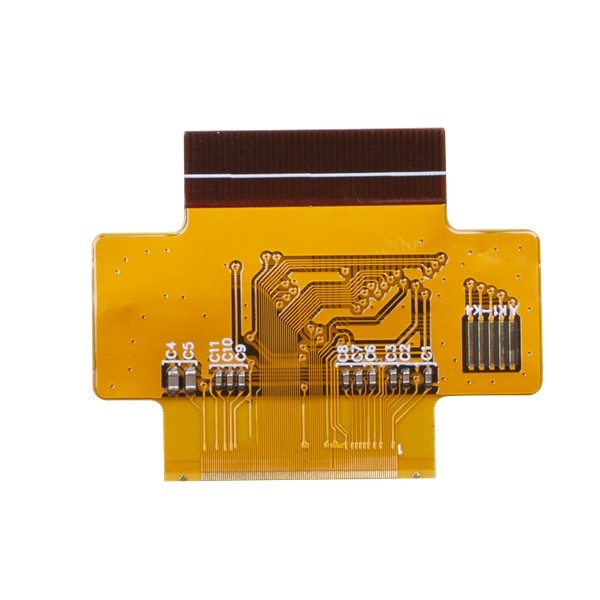

4L অনমনীয় নমনীয় প্রিন্টেড সার্কিট বোর্ড ENIG HASL সমাপ্ত 4mil

  • 4L Rigid Flexible Printed Circuit Board ENIG HASL Finished 4mil
  • 4L Rigid Flexible Printed Circuit Board ENIG HASL Finished 4mil
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার ED9A8126
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
মূল্য /
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি লেয়ার 4L নমনীয় মুদ্রিত সার্কিট বোর্ড উপাদান পি.আই
বোর্ড স্তর 4L সমাপ্ত চিকিত্সা ENIG
তামার বেধ 1/1/1/1OZ ন্যূনতম তুরপুন আকার 0.1 মিমি
লক্ষণীয় করা

4mil ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড

,

ENIG HASL নমনীয় প্রিন্টেড সার্কিট বোর্ড

,

ENIG HASL ফ্লেক্স পিসিবি প্রোটোটাইপ
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

4L অনমনীয় নমনীয় প্রিন্টেড সার্কিট বোর্ড ENIG HASL সমাপ্ত 4mil



ফ্লেক্স PCB বোর্ড 4L নমনীয় মুদ্রিত সার্কিট বোর্ড PCBA সরবরাহকারী PCBA মুদ্রিত সার্কিট বোর্ড সমাবেশ



4L নমনীয় প্রিন্টেড সার্কিট বোর্ড



নমনীয় প্রিন্টেড সার্কিট হল সার্কিট বোর্ড যা বাঁকানোর বা মোচড় দেওয়ার ক্ষমতা রাখে।এই দাবি থেকে, এটা স্পষ্ট যে তারা একটি নমনীয় নির্মাণ দ্বারা আলাদা করা হয়।এই কারণেই ইলেকট্রনিক প্রকৌশলী এবং ডিজাইনাররা তাদের গুণাবলীর জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে তাদের ব্যবহার করে।এগুলিকে ফ্লেক্স সার্কিট হিসাবেও উল্লেখ করা হয় এবং বেশিরভাগই ছোট ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।যেহেতু তারা তাদের বাঁকানোর ক্ষমতা দ্বারা চিহ্নিত করা হয়, নমনীয় মুদ্রিত সার্কিটগুলি নমনীয় স্তর যেমন পলিমাইড দিয়ে তৈরি।নমনীয় মুদ্রিত সার্কিটের আরেকটি গুরুত্বপূর্ণ গুণ হল যে তাদের প্রিন্টেড সার্কিট বোর্ডের তুলনায় উচ্চতর তাপ অপচয় হয়।এই গুণটিই এটি ব্যবহার করে এমন ইলেকট্রনিক্সের পক্ষে দীর্ঘ সময়ের জন্য গুণমানের অবস্থায় থাকা সম্ভব করে তোলে।



HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।



FPC প্রযুক্তি ক্ষমতা
অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে
অন্যথায় নির্দিষ্ট)		 ব্যাপক উৎপাদন (ফলন≥
80%, Cpk≥1.33)		 ছোট পরিমাণ (ফলন≥60%, কী
স্পেসিফিকেশন ফলন≥80%		 নমুনা
FPC(হ্যাঁ/না) হ্যাঁ হ্যাঁ হ্যাঁ
স্তর গণনা/গঠন, সর্বোচ্চ। 2 4 6
আকার এল×W), সর্বোচ্চ। 550 মিমি * 250 মিমি 550 মিমি * 250 মিমি 700 মিমি * 250 মিমি
নামমাত্র বেধ (মিমি) 0.1~0.5 0.1~0.5 0.1~0.8
বেধ সহনশীলতা ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি)
সারফেস ফিনিস টাইপ ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড
সফট ENIG (হ্যাঁ/না) না না না
বেস উপাদান প্রকার পি.আই পি.আই পিআইএলসিপিটিকে
কভারলে বেধ (উম) 28/50/60/80 28/50/60/80 28/50/60/80
আঠালো বেধ (উম) 25/40/50/65 25/40/50/65 25/40/50/65
তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) 12-70 12-70 12-70
বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) 25-75 25-75 25-100
মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. 0.15 0.15 0.15
কলাই আকৃতির অনুপাত, সর্বোচ্চ। 3:1 3:1 5:1
প্যাডের আকার, ন্যূনতম। গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি		 গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি		 গর্ত মাধ্যমে: 0.3 মিমি
গর্ত ছাড়া: 0.2 মিমি
প্যাড আকার সহনশীলতা 20% 20% 10%
প্যাড থেকে প্যাড স্পেস, মিন. 4মিল 4মিল 4মিল
সহনশীলতা রূপরেখা প্যাড ±3মিল ±3মিল ±2মিল
প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. 4/12মিল 4/10মিল 4/10মিল
আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। 3/3মিল 3/3মিল 2/2মিল
অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। 3/3মিল 3/3মিল 2/2মিল
ভিতরের লাইন প্রস্থ সহনশীলতা ±10% ±10% ±10%
আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) DHS + 8 DHS + 8 DHS + 6
ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) DHS + 10 DHS + 10 DHS + 8
গর্ত পিচ মাধ্যমে লেজার, মিন. 0.40 মিমি 0.40 মিমি 0.35 মিমি
যান্ত্রিক গর্ত পিচ, মিন. 0.50 মিমি 0.50 মিমি 0.40 মিমি
ছিদ্র গর্ত অবস্থান সহনশীলতা ±2মিল ±2মিল ±2মিল
গর্ত আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
রূপরেখা আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। 2মিল/4মিল 2মিল/4মিল 2মিল/3মিল
CVL এর উপর LPI বাঁধ 8মিল 8মিল 8মিল
কভারলে খোলা জানালা/বাঁধ Φ0.5 মিমি/0.3 মিমি Φ0.5 মিমি/0.3 মিমি Φ0.3 মিমি/0.2 মিমি
কভারলে নিবন্ধন/রজন প্রবাহ 4মিল 4মিল 2মিল
দৃঢ়তা উপাদান FR4/PI/ইস্পাত FR4/PI/ইস্পাত FR4/PI/ইস্পাত
কঠোরতা বাঁধ, মিন. 12মিল 12মিল 8মিল
কঠোরতা নিবন্ধন/রজন প্রবাহ 8মিল/4মিল 8মিল/4মিল 4মিল/2মিল
প্রতিবন্ধকতা সহনশীলতা 10% 10% 5%
তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) 288°/10s/3 বার 288°/10s/3 বার 288°/10s/3 বার
যোগ্য উপাদান এবং গঠন UL পি.আই পি.আই পি.আই



4L অনমনীয় নমনীয় প্রিন্টেড সার্কিট বোর্ড ENIG HASL সমাপ্ত 4mil 0

FAQ:



1. আপনি কি সেবা প্রদান করতে পারেন?

মুদ্রিত সার্কিট বোর্ড, প্রিন্টেড সার্কিট সমাবেশ, দ্রুত প্রোটোটাইপ অর্ডার



2. আপনার সীসা সময় কত দ্রুত?

HDI বোর্ড দ্রুততম 3 WDs, 2L এবং 4L অনমনীয় বোর্ড দ্রুততম 24H



3. কিভাবে দ্রুত উদ্ধৃতি পেতে?

অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ ইত্যাদি সহ)



নমুনা তালিকা:

পিসিবি লেয়ার 4L
পিসিবি পৃষ্ঠ ENIG
পিসিবি উপাদান FR4, TG135
সমাপ্ত কপার বেধ 2/2/2/2oz
সোল্ডার মাস্ক রঙ ডাবল সাইড, লাল
সিল্কস্ক্রিন ডাবল সাইড, কালো
পরিমাণ 1000pcs, 2 সপ্তাহ



4. কি পেমেন্ট শর্তাবলী আপনি না গ্রহণ?

উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
