12mil FR4 ফ্লেক্স ইলেকট্রনিক সার্কিট বোর্ড 4 লেয়ার HDI উচ্চ ফ্রিকোয়েন্সি
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি লেয়ার | 4 লেয়ার ইলেকট্রনিক সার্কিট বোর্ড | উপাদান | পি.আই |
|---|---|---|---|
| বোর্ড স্তর | 4L | সমাপ্ত চিকিত্সা | ENIG |
| তামার বেধ | 1/1oz | ন্যূনতম তুরপুন আকার | 0.1 মিমি |
| লক্ষণীয় করা | 12mil FR4 ইলেকট্রনিক সার্কিট বোর্ড,ODM ইলেকট্রনিক সার্কিট বোর্ড,HDI সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
12mil FR4 ফ্লেক্স ইলেকট্রনিক সার্কিট বোর্ড 4 লেয়ার HDI উচ্চ ফ্রিকোয়েন্সি
ফ্লেক্স পিসিবি বোর্ড কাস্টম পিসিবি উত্পাদন সার্কিট বোর্ড সমাবেশ পরিষেবা ইলেকট্রনিক সার্কিট বোর্ড সমাবেশ

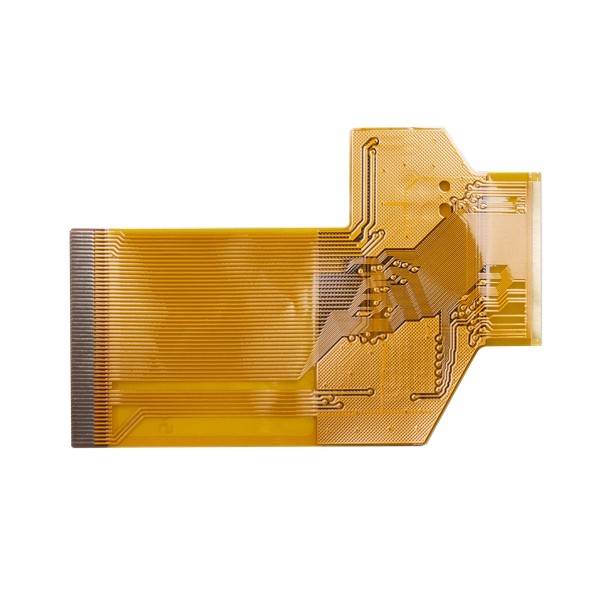

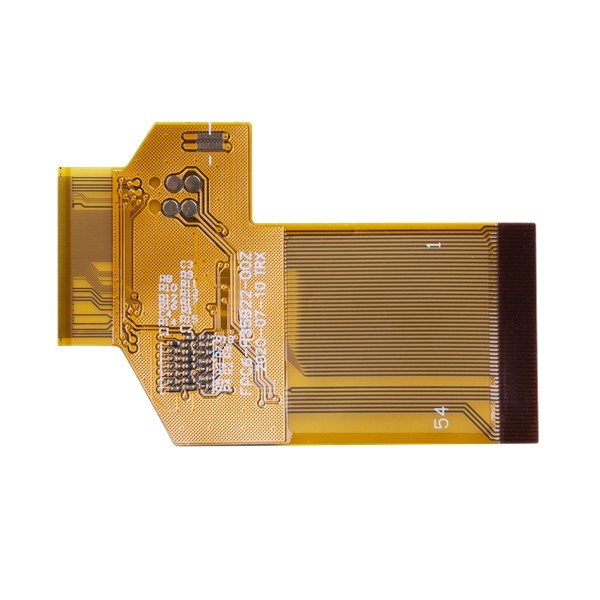

4 লেয়ার ফ্লেক্স প্রিন্টেড সার্কিট বোর্ড
নমনীয় প্রিন্টেড সার্কিট হল সার্কিট বোর্ড যা বাঁকানোর বা মোচড় দেওয়ার ক্ষমতা রাখে।এই দাবি থেকে, এটা স্পষ্ট যে তারা একটি নমনীয় নির্মাণ দ্বারা আলাদা করা হয়।এই কারণেই ইলেকট্রনিক প্রকৌশলী এবং ডিজাইনাররা তাদের গুণাবলীর জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে তাদের ব্যবহার করে।এগুলিকে ফ্লেক্স সার্কিট হিসাবেও উল্লেখ করা হয় এবং বেশিরভাগই ছোট ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।যেহেতু তারা তাদের বাঁকানোর ক্ষমতা দ্বারা চিহ্নিত করা হয়, নমনীয় মুদ্রিত সার্কিটগুলি নমনীয় স্তর যেমন পলিমাইড দিয়ে তৈরি।নমনীয় মুদ্রিত সার্কিটের আরেকটি গুরুত্বপূর্ণ গুণ হল যে তাদের প্রিন্টেড সার্কিট বোর্ডের তুলনায় উচ্চতর তাপ অপচয় হয়।এই গুণটিই এটি ব্যবহার করে এমন ইলেকট্রনিক্সের পক্ষে দীর্ঘ সময়ের জন্য গুণমানের অবস্থায় থাকা সম্ভব করে তোলে।
HSX পণ্য 1~32L FR4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন .পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।
| FPC প্রযুক্তি ক্ষমতা | |||
| অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে অন্যথায় নির্দিষ্ট) |
ব্যাপক উৎপাদন (ফলন≥ 80%, Cpk≥1.33) |
ছোট পরিমাণ (ফলন≥60%, কী স্পেসিফিকেশন ফলন≥80% |
নমুনা |
| FPC(হ্যাঁ/না) | হ্যাঁ | হ্যাঁ | হ্যাঁ |
| স্তর গণনা/গঠন, সর্বোচ্চ। | 2 | 4 | 6 |
| আকার এল×W), সর্বোচ্চ। | 550 মিমি * 250 মিমি | 550 মিমি * 250 মিমি | 700 মিমি * 250 মিমি |
| নামমাত্র বেধ (মিমি) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| বেধ সহনশীলতা | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) |
| সারফেস ফিনিস টাইপ | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড |
| সফট ENIG (হ্যাঁ/না) | না | না | না |
| বেস উপাদান প্রকার | পি.আই | পি.আই | পিআইএলসিপিটিকে |
| কভারলে বেধ (উম) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| আঠালো বেধ (উম) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) | 12-70 | 12-70 | 12-70 |
| বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) | 25-75 | 25-75 | 25-100 |
| মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. | 0.15 | 0.15 | 0.15 |
| কলাই আকৃতির অনুপাত, সর্বোচ্চ। | 3:1 | 3:1 | 5:1 |
| প্যাডের আকার, ন্যূনতম। | গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্ত মাধ্যমে: 0.3 মিমি গর্ত ছাড়া: 0.2 মিমি |
| প্যাড আকার সহনশীলতা | 20% | 20% | 10% |
| প্যাড থেকে প্যাড স্পেস, মিন. | 4মিল | 4মিল | 4মিল |
| সহনশীলতা রূপরেখা প্যাড | ±3মিল | ±3মিল | ±2মিল |
| প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. | 4/12মিল | 4/10মিল | 4/10মিল |
| আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| ভিতরের লাইন প্রস্থ সহনশীলতা | ±10% | ±10% | ±10% |
| আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) | DHS + 10 | DHS + 10 | DHS + 8 |
| গর্ত পিচ মাধ্যমে লেজার, মিন. | 0.40 মিমি | 0.40 মিমি | 0.35 মিমি |
| যান্ত্রিক গর্ত পিচ, মিন. | 0.50 মিমি | 0.50 মিমি | 0.40 মিমি |
| ছিদ্র গর্ত অবস্থান সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| গর্ত আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| রূপরেখা আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। | 2মিল/4মিল | 2মিল/4মিল | 2মিল/3মিল |
| CVL এর উপর LPI বাঁধ | 8মিল | 8মিল | 8মিল |
| কভারলে খোলা জানালা/বাঁধ | Φ0.5 মিমি/0.3 মিমি | Φ0.5 মিমি/0.3 মিমি | Φ0.3 মিমি/0.2 মিমি |
| কভারলে নিবন্ধন/রজন প্রবাহ | 4মিল | 4মিল | 2মিল |
| দৃঢ়তা উপাদান | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত |
| কঠোরতা বাঁধ, মিন. | 12মিল | 12মিল | 8মিল |
| কঠোরতা নিবন্ধন/রজন প্রবাহ | 8মিল/4মিল | 8মিল/4মিল | 4মিল/2মিল |
| প্রতিবন্ধকতা সহনশীলতা | 10% | 10% | 5% |
| তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) | 288°/10s/3 বার | 288°/10s/3 বার | 288°/10s/3 বার |
| যোগ্য উপাদান এবং গঠন UL | পি.আই | পি.আই | পি.আই |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।
প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য? উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
