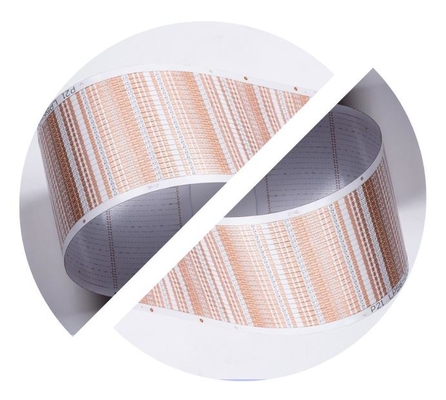

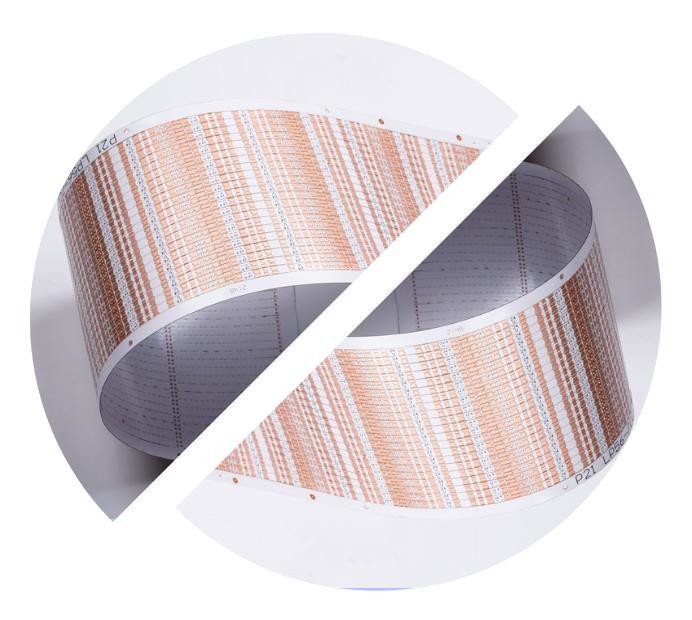

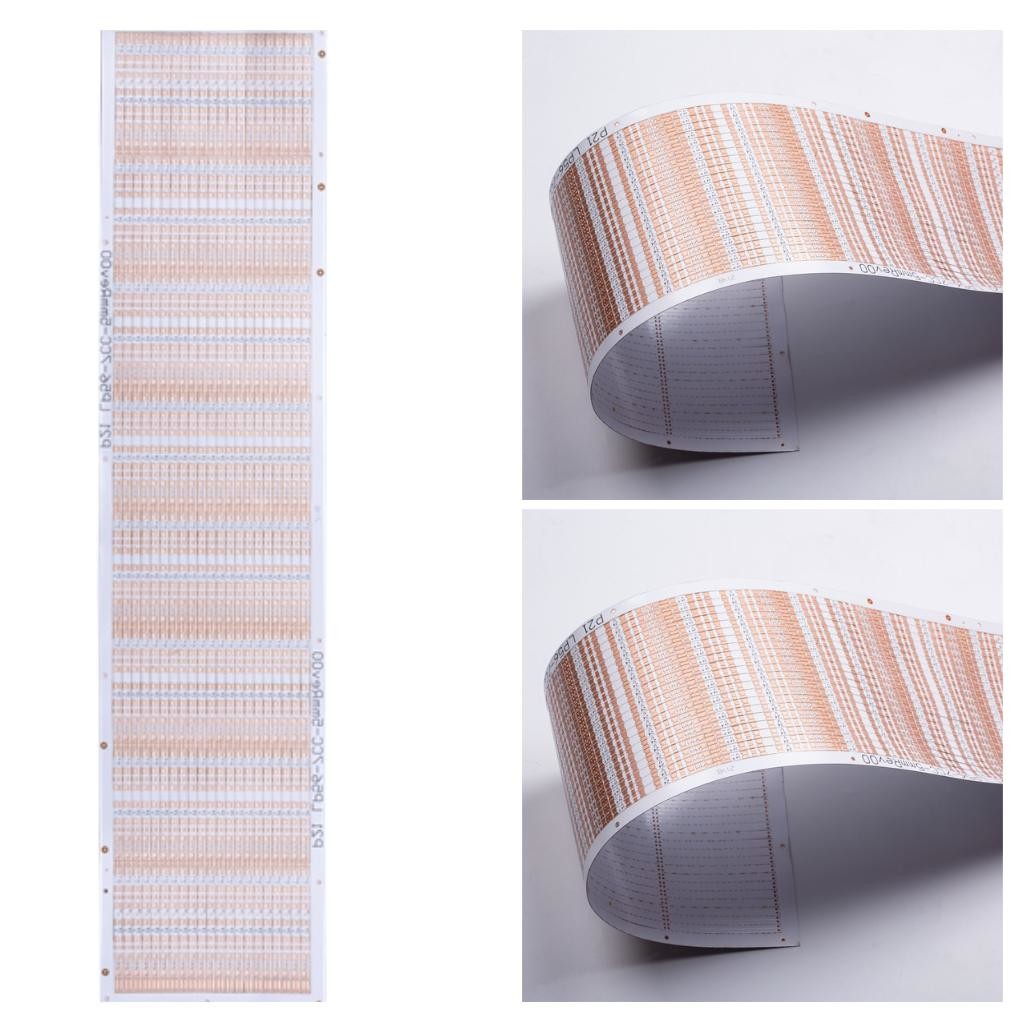

FR4 TG130 একক পার্শ্বযুক্ত ফ্লেক্স পিসিবি বোর্ড

FR4 TG130 একক পার্শ্বযুক্ত ফ্লেক্স পিসিবি বোর্ড

ফ্লেক্স পিসিবি বোর্ড সিঙ্গল সাইডেড পিসিবি ওয়ান সাইডেড ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড নমনীয় পিসিবি সিঙ্গেল সাইডেড পিসিবি বোর্ড

একতরফা নমনীয় প্রিন্টেড সার্কিট বোর্ড

নমনীয় সার্কিট (যাকে ফ্লেক্স সার্কিট, নমনীয় প্রিন্টেড সার্কিট বোর্ড, ফ্লেক্স পিসিবি ইত্যাদি নামেও ডাকা হয়) একটি পাতলা অন্তরক পলিমার ফিল্মের সমন্বয়ে গঠিত যেখানে পরিবাহী সার্কিট প্যাটার্ন থাকে এবং সাধারণত কন্ডাক্টর সার্কিটগুলিকে রক্ষা করার জন্য একটি পাতলা পলিমার আবরণ দিয়ে সরবরাহ করা হয়।প্রযুক্তিটি বহুকাল আগে থেকেই ইলেকট্রনিক ডিভাইসের আন্তঃসংযোগের জন্য ব্যবহৃত হয়ে আসছে।এটি এখন অনেক উন্নত ইলেকট্রনিক পণ্য তৈরির জন্য ব্যবহৃত সবচেয়ে গুরুত্বপূর্ণ আন্তঃসংযোগ প্রযুক্তিগুলির মধ্যে একটি।

HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।

সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
PCB উপাদান: PI +FR4, FR4, রজার্স
PCB বেধ: 0.2~4.0mm(＜0.2 mm,＞4 mm পর্যালোচনা করতে হবে) (বোর্ড বেধ ≤ 0.6mm, HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)
ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।

প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।

প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য? উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
