xপিসিবি লেয়ার | ডাবল লেয়ার ফ্লেক্স সার্কিট | উপাদান | পি.আই |
---|---|---|---|
বোর্ড স্তর | 2L | সমাপ্ত চিকিত্সা | ENIG |
তামার বেধ | 1/1oz | ন্যূনতম তুরপুন আকার | 0.1 মিমি |
বিশেষভাবে তুলে ধরা | 2L ডাবল সাইডেড ফ্লেক্স পিসিবি বোর্ড,2L ফ্লেক্স পিসিবি বোর্ড,2L ডাবল লেয়ার পিসিবি |

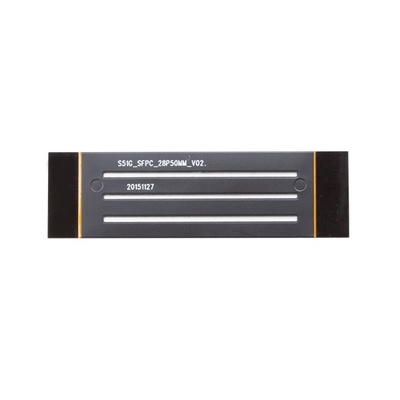

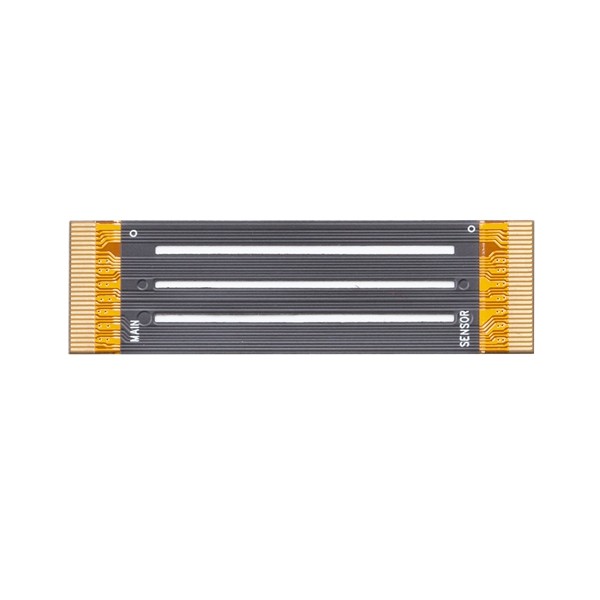

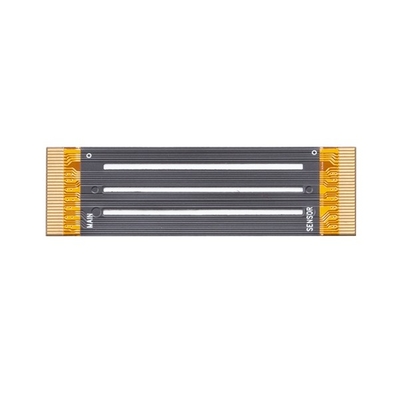

2L ডাবল সাইডেড ফ্লেক্স পিসিবি বোর্ড
ফ্লেক্স পিসিবি বোর্ড ডবল সাইডেড পিসিবি ডবল সাইডেড নমনীয় পিসিবি ইলেকট্রনিক্স পিসিবি কম্পোনেন্ট কাস্টম সার্কিট বোর্ড
ডাবল লেয়ার ফ্লেক্স সার্কিট
নমনীয় সার্কিট (যাকে ফ্লেক্স সার্কিট, নমনীয় প্রিন্টেড সার্কিট বোর্ড, ফ্লেক্স পিসিবি ইত্যাদি নামেও ডাকা হয়) একটি পাতলা অন্তরক পলিমার ফিল্মের সমন্বয়ে গঠিত যেখানে পরিবাহী সার্কিট প্যাটার্ন থাকে এবং সাধারণত কন্ডাক্টর সার্কিটগুলিকে রক্ষা করার জন্য একটি পাতলা পলিমার আবরণ দিয়ে সরবরাহ করা হয়।প্রযুক্তিটি বহুকাল আগে থেকেই ইলেকট্রনিক ডিভাইসের আন্তঃসংযোগের জন্য ব্যবহৃত হয়ে আসছে।এটি এখন অনেক উন্নত ইলেকট্রনিক পণ্য তৈরির জন্য ব্যবহৃত সবচেয়ে গুরুত্বপূর্ণ আন্তঃসংযোগ প্রযুক্তিগুলির মধ্যে একটি।
অনুশীলনে একটি ধাতব স্তর, ডবল সাইডেড, মাল্টিলেয়ার এবং অনমনীয় ফ্লেক্স সার্কিট সহ বিভিন্ন ধরণের নমনীয় সার্কিট রয়েছে।পলিমার বেস থেকে ধাতব ফয়েল ক্ল্যাডিং (সাধারণত তামার) এচিং করে, ধাতুর প্রলেপ বা পরিবাহী কালি মুদ্রণ করে অন্যান্য প্রক্রিয়ার মধ্যে সার্কিট তৈরি করা যেতে পারে।
সুবিধা:
1) ডিজাইনের যথার্থতা।বর্তমানে ব্যবহৃত বেশিরভাগ উন্নত ইলেকট্রনিক ডিভাইস নমনীয় সার্কিট বোর্ড ব্যবহার করে কারণ তাদের থেকে উচ্চ স্তরের নির্ভুলতা প্রত্যাশিত।
2) তারা লাইটওয়েট হয়.সার্কিট বোর্ডগুলি সহজেই ভাঁজ করা যায়, এইভাবে সেগুলি বগিতে স্থাপন করা যেতে পারে।
3) দীর্ঘমেয়াদী কর্মক্ষমতা.নমনীয় সার্কিট বোর্ডের উচ্চতর গুণাবলী তাদের স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা থাকতে দেয়।এই বোর্ডগুলিতে থাকা কম নমনীয়তা এবং ভরের বৈশিষ্ট্যগুলি তাদের কম্পনের প্রভাবকে অতিক্রম করতে দেয়, তাই তাদের কর্মক্ষমতা উন্নত করার ক্ষমতা দেয়।
4) তাপ অপচয়.সার্কিট বোর্ডের কম্প্যাক্ট ডিজাইনের কারণে, সেখানে ছোট তাপীয় পথ তৈরি হয় এবং তাপ অপচয় হয় অন্যান্য ধরনের PCB-এর তুলনায় দ্রুত।
5) নমনীয়তা।নমনীয় হওয়ার ক্ষমতার কারণে, নমনীয় সার্কিট বোর্ডগুলিকে ইনস্টল করার সময় বিভিন্ন স্তরে বাঁকানো সহজ, এইভাবে বিভিন্ন ইলেকট্রনিক্সের কার্যকারিতা স্তরগুলিকে উন্নত করা সম্ভব করে তোলে।
FPC প্রযুক্তি ক্ষমতা | |||
অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে অন্যথায় নির্দিষ্ট) |
ব্যাপক উৎপাদন (ফলন≥ 80%, Cpk≥1.33) |
ছোট পরিমাণ (ফলন≥60%, কী স্পেসিফিকেশন ফলন≥80% |
নমুনা |
FPC(হ্যাঁ/না) | হ্যাঁ | হ্যাঁ | হ্যাঁ |
স্তর গণনা/গঠন, সর্বোচ্চ। | 2 | 4 | 6 |
আকার এল×W), সর্বোচ্চ। | 550 মিমি * 250 মিমি | 550 মিমি * 250 মিমি | 700 মিমি * 250 মিমি |
নামমাত্র বেধ (মিমি) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
বেধ সহনশীলতা | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) |
সারফেস ফিনিস টাইপ | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড |
সফট ENIG (হ্যাঁ/না) | না | না | না |
বেস উপাদান প্রকার | পি.আই | পি.আই | পিআইএলসিপিটিকে |
কভারলে বেধ (উম) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
আঠালো বেধ (উম) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) | 12-70 | 12-70 | 12-70 |
বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) | 25-75 | 25-75 | 25-100 |
মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. | 0.15 | 0.15 | 0.15 |
কলাই আকৃতির অনুপাত, সর্বোচ্চ। | 3:1 | 3:1 | 5:1 |
প্যাডের আকার, ন্যূনতম। | গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্তের মাধ্যমে: 0.3 মিমি গর্ত ছাড়া: 0.2 মিমি |
প্যাড আকার সহনশীলতা | 20% | 20% | 10% |
প্যাড থেকে প্যাড স্পেস, মিন. | 4মিল | 4মিল | 4মিল |
সহনশীলতা রূপরেখা প্যাড | ±3মিল | ±3মিল | ±2মিল |
প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. | 4/12মিল | 4/10মিল | 4/10মিল |
আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। | 3/3মিল | 3/3মিল | 2/2মিল |
অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। | 3/3মিল | 3/3মিল | 2/2মিল |
ভিতরের লাইন প্রস্থ সহনশীলতা | ±10% | ±10% | ±10% |
আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) | DHS + 10 | DHS + 10 | DHS + 8 |
গর্ত পিচ মাধ্যমে লেজার, মিন. | 0.40 মিমি | 0.40 মিমি | 0.35 মিমি |
যান্ত্রিক গর্ত পিচ, মিন. | 0.50 মিমি | 0.50 মিমি | 0.40 মিমি |
ছিদ্র গর্ত অবস্থান সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
গর্ত আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
রূপরেখা আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। | 2মিল/4মিল | 2মিল/4মিল | 2মিল/3মিল |
CVL এর উপর LPI বাঁধ | 8মিল | 8মিল | 8মিল |
কভারলে খোলা জানালা/বাঁধ | Φ0.5 মিমি/0.3 মিমি | Φ0.5 মিমি/0.3 মিমি | Φ0.3 মিমি/0.2 মিমি |
কভারলে নিবন্ধন/রজন প্রবাহ | 4মিল | 4মিল | 2মিল |
দৃঢ়তা উপাদান | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত |
কঠোরতা বাঁধ, মিন. | 12মিল | 12মিল | 8মিল |
কঠোরতা নিবন্ধন/রজন প্রবাহ | 8মিল/4মিল | 8মিল/4মিল | 4মিল/2মিল |
প্রতিবন্ধকতা সহনশীলতা | 10% | 10% | 5% |
তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) | 288°/10s/3 বার | 288°/10s/3 বার | 288°/10s/3 বার |
যোগ্য উপাদান এবং গঠন UL | পি.আই | পি.আই | পি.আই |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন জিজ্ঞাসা থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।
প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
