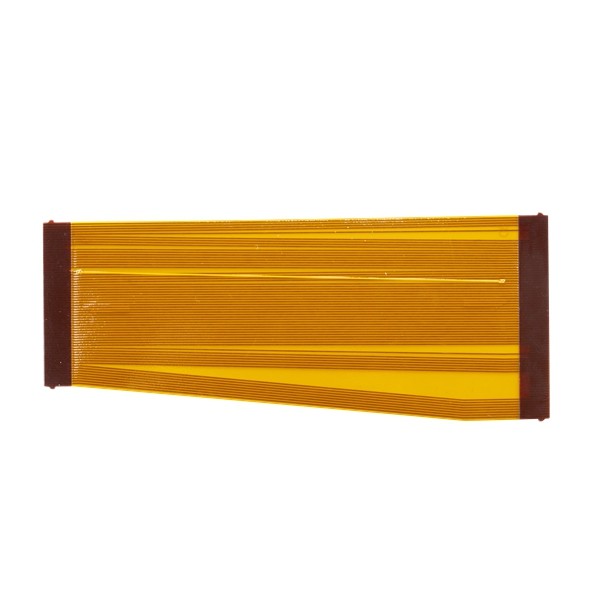

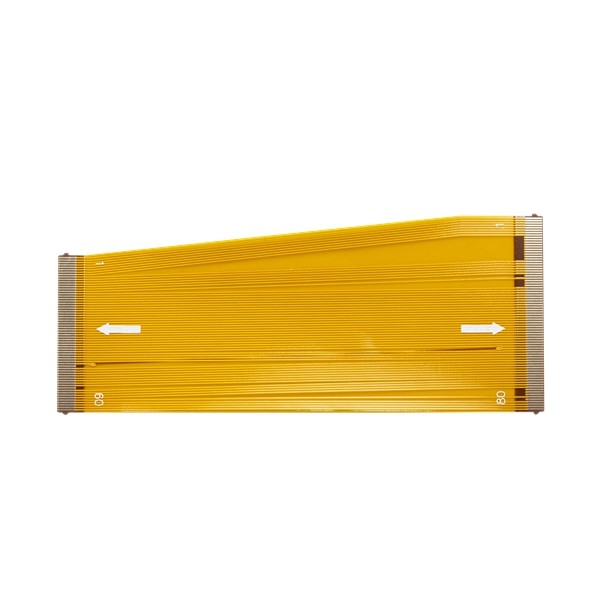

PI FR4 ডাবল লেয়ার ফ্লেক্স PCB বোর্ড নিমজ্জন গোল্ড 2L লাইটওয়েট

  • PI FR4 Double Layer Flex PCB Board Immersion Gold 2L Lightweight
  • PI FR4 Double Layer Flex PCB Board Immersion Gold 2L Lightweight
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার ED9A8093
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি লেয়ার ডবল লেয়ার নমনীয় PCB উপাদান পি.আই
বোর্ড স্তর 2L সমাপ্ত চিকিত্সা ENIG
তামার বেধ 1/1oz ন্যূনতম তুরপুন আকার 0.1 মিমি
লক্ষণীয় করা

PI FR4 ফ্লেক্স PCB বোর্ড

,

2L লাইটওয়েট ফ্লেক্স PCB বোর্ড

,

PI FR4 ফ্লেক্স পিসিবি প্রোটোটাইপ
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

PI FR4 ডাবল লেয়ার ফ্লেক্স PCB বোর্ড নিমজ্জন গোল্ড 2L লাইটওয়েট



ফ্লেক্স পিসিবি বোর্ড ফ্লেক্স প্রিন্টেড সার্কিট বোর্ড নমনীয় প্রিন্টেড সার্কিট বোর্ড নমনীয় সার্কিট ফ্লেক্স সার্কিট



ডবল লেয়ার নমনীয় PCB



নমনীয় সার্কিট (যাকে ফ্লেক্স সার্কিট, নমনীয় প্রিন্টেড সার্কিট বোর্ড, ফ্লেক্স পিসিবি ইত্যাদি নামেও ডাকা হয়) একটি পাতলা অন্তরক পলিমার ফিল্মের সমন্বয়ে গঠিত যেখানে পরিবাহী সার্কিট প্যাটার্ন থাকে এবং সাধারণত কন্ডাক্টর সার্কিটগুলিকে রক্ষা করার জন্য একটি পাতলা পলিমার আবরণ দিয়ে সরবরাহ করা হয়।প্রযুক্তিটি বহুকাল আগে থেকেই ইলেকট্রনিক ডিভাইসের আন্তঃসংযোগের জন্য ব্যবহৃত হয়ে আসছে।এটি এখন অনেক উন্নত ইলেকট্রনিক পণ্য তৈরির জন্য ব্যবহৃত সবচেয়ে গুরুত্বপূর্ণ আন্তঃসংযোগ প্রযুক্তিগুলির মধ্যে একটি।



অনুশীলনে একটি ধাতব স্তর, ডবল সাইডেড, মাল্টিলেয়ার এবং অনমনীয় ফ্লেক্স সার্কিট সহ বিভিন্ন ধরণের নমনীয় সার্কিট রয়েছে।পলিমার বেস থেকে ধাতব ফয়েল ক্ল্যাডিং (সাধারণত তামার) এচিং করে, ধাতুর প্রলেপ বা পরিবাহী কালি মুদ্রণ করে অন্যান্য প্রক্রিয়ার মধ্যে সার্কিট তৈরি করা যেতে পারে।



সুবিধা:
1) ডিজাইনের যথার্থতা।বর্তমানে ব্যবহৃত বেশিরভাগ উন্নত ইলেকট্রনিক ডিভাইস নমনীয় সার্কিট বোর্ড ব্যবহার করে কারণ তাদের থেকে উচ্চ স্তরের নির্ভুলতা প্রত্যাশিত।


2) তারা লাইটওয়েট হয়.সার্কিট বোর্ডগুলি সহজেই ভাঁজ করা যায়, এইভাবে সেগুলি বগিতে স্থাপন করা যেতে পারে।


3) দীর্ঘমেয়াদী কর্মক্ষমতা.নমনীয় সার্কিট বোর্ডের উচ্চতর গুণাবলী তাদের স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা থাকতে দেয়।এই বোর্ডগুলিতে থাকা কম নমনীয়তা এবং ভরের বৈশিষ্ট্যগুলি তাদের কম্পনের প্রভাবকে অতিক্রম করতে দেয়, তাই তাদের কর্মক্ষমতা উন্নত করার ক্ষমতা দেয়।


4) তাপ অপচয়.সার্কিট বোর্ডের কম্প্যাক্ট ডিজাইনের কারণে, সেখানে ছোট তাপীয় পথ তৈরি হয় এবং তাপ অপচয় হয় অন্যান্য ধরনের PCB-এর তুলনায় দ্রুত।


5) নমনীয়তা।নমনীয় হওয়ার ক্ষমতার কারণে, নমনীয় সার্কিট বোর্ডগুলিকে ইনস্টল করার সময় বিভিন্ন স্তরে বাঁকানো সহজ, এইভাবে বিভিন্ন ইলেকট্রনিক্সের কার্যকারিতা স্তরগুলিকে উন্নত করা সম্ভব করে তোলে।



FPC প্রযুক্তি ক্ষমতা
অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে
অন্যথায় নির্দিষ্ট)		 ব্যাপক উৎপাদন (ফলন≥
80%, Cpk≥1.33)		 ছোট পরিমাণ (ফলন≥60%, কী
স্পেসিফিকেশন ফলন≥80%		 নমুনা
FPC(হ্যাঁ/না) হ্যাঁ হ্যাঁ হ্যাঁ
স্তর গণনা/গঠন, সর্বোচ্চ। 2 4 6
আকার এল×W), সর্বোচ্চ। 550 মিমি * 250 মিমি 550 মিমি * 250 মিমি 700 মিমি * 250 মিমি
নামমাত্র বেধ (মিমি) 0.1~0.5 0.1~0.5 0.1~0.8
বেধ সহনশীলতা ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি)
সারফেস ফিনিস টাইপ ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড
সফট ENIG (হ্যাঁ/না) না না না
বেস উপাদান প্রকার পি.আই পি.আই পিআইএলসিপিটিকে
কভারলে বেধ (উম) 28/50/60/80 28/50/60/80 28/50/60/80
আঠালো বেধ (উম) 25/40/50/65 25/40/50/65 25/40/50/65
তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) 12-70 12-70 12-70
বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) 25-75 25-75 25-100
মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. 0.15 0.15 0.15
কলাই আকৃতির অনুপাত, সর্বোচ্চ। 3:1 3:1 5:1
প্যাডের আকার, ন্যূনতম। গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি		 গর্ত মাধ্যমে: 0.4 মিমি
গর্ত ছাড়া: 0.2 মিমি		 গর্তের মাধ্যমে: 0.3 মিমি
গর্ত ছাড়া: 0.2 মিমি
প্যাড আকার সহনশীলতা 20% 20% 10%
প্যাড টু প্যাড স্পেস, মিন. 4মিল 4মিল 4মিল
সহনশীলতা রূপরেখা প্যাড ±3মিল ±3মিল ±2মিল
প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা ±3মিল ±3মিল ±2মিল
গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. 4/12মিল 4/10মিল 4/10মিল
আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। 3/3মিল 3/3মিল 2/2মিল
অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। 3/3মিল 3/3মিল 2/2মিল
ভিতরের লাইন প্রস্থ সহনশীলতা ±10% ±10% ±10%
আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) DHS + 8 DHS + 8 DHS + 6
ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) DHS + 10 DHS + 10 DHS + 8
গর্ত পিচ মাধ্যমে লেজার, মিন. 0.40 মিমি 0.40 মিমি 0.35 মিমি
যান্ত্রিক গর্ত পিচ, মিন. 0.50 মিমি 0.50 মিমি 0.40 মিমি
ছিদ্র গর্ত অবস্থান সহনশীলতা ±2মিল ±2মিল ±2মিল
গর্ত আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা ±3মিল ±3মিল ±2মিল
রূপরেখা আকার সহনশীলতা ±2মিল ±2মিল ±2মিল
এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। 2মিল/4মিল 2মিল/4মিল 2মিল/3মিল
CVL এর উপর LPI বাঁধ 8মিল 8মিল 8মিল
কভারলে খোলা জানালা/বাঁধ Φ0.5 মিমি/0.3 মিমি Φ0.5 মিমি/0.3 মিমি Φ0.3 মিমি/0.2 মিমি
কভারলে নিবন্ধন/রজন প্রবাহ 4মিল 4মিল 2মিল
দৃঢ়তা উপাদান FR4/PI/ইস্পাত FR4/PI/ইস্পাত FR4/PI/ইস্পাত
কঠোরতা বাঁধ, মিন. 12মিল 12মিল 8মিল
কঠোরতা নিবন্ধন/রজন প্রবাহ 8মিল/4মিল 8মিল/4মিল 4মিল/2মিল
প্রতিবন্ধকতা সহনশীলতা 10% 10% 5%
তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) 288°/10s/3 বার 288°/10s/3 বার 288°/10s/3 বার
যোগ্য উপাদান এবং গঠন UL পি.আই পি.আই পি.আই





PI FR4 ডাবল লেয়ার ফ্লেক্স PCB বোর্ড নিমজ্জন গোল্ড 2L লাইটওয়েট 0+

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস



প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
