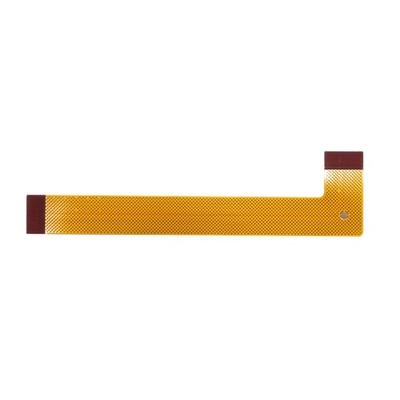

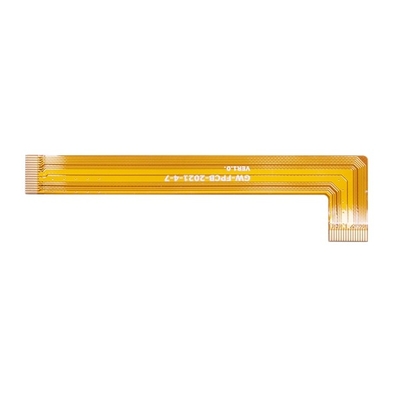

ডাবল লেয়ার প্রোটোটাইপ সার্কিট বোর্ড ফ্যাব্রিকেশন নমনীয় 8mil
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি লেয়ার | ডাবল লেয়ার ফ্লেক্স প্রোটোটাইপ সার্কিট বোর্ড | উপাদান | পি.আই |
|---|---|---|---|
| বোর্ড স্তর | 2L | সমাপ্ত চিকিত্সা | ENIG |
| তামার বেধ | 1/1oz | ন্যূনতম তুরপুন আকার | 0.1 মিমি |
| লক্ষণীয় করা | ODM প্রোটোটাইপ সার্কিট বোর্ড,8mil প্রোটোটাইপ সার্কিট বোর্ড,8mil ফ্লেক্স সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
ডাবল লেয়ার প্রোটোটাইপ সার্কিট বোর্ড ফ্যাব্রিকেশন নমনীয় 8mil
ফ্লেক্স PCB বোর্ড PCBA সার্কিট বোর্ড Pcba সার্কিট বোর্ড PCBA প্রিন্টেড সার্কিট বোর্ড সমাবেশ
ডাবল লেয়ার ফ্লেক্স পিসিবি বোর্ড
সুবিধা:
1) ডিজাইনের যথার্থতা।বর্তমানে ব্যবহৃত বেশিরভাগ উন্নত ইলেকট্রনিক ডিভাইস নমনীয় সার্কিট বোর্ড ব্যবহার করে কারণ তাদের থেকে উচ্চ স্তরের নির্ভুলতা প্রত্যাশিত।
2) তারা লাইটওয়েট হয়.সার্কিট বোর্ডগুলি সহজেই ভাঁজ করা যায়, এইভাবে সেগুলি বগিতে স্থাপন করা যেতে পারে।
3) দীর্ঘমেয়াদী কর্মক্ষমতা.নমনীয় সার্কিট বোর্ডের উচ্চতর গুণাবলী তাদের স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা থাকতে দেয়।এই বোর্ডগুলিতে থাকা কম নমনীয়তা এবং ভরের বৈশিষ্ট্যগুলি তাদের কম্পনের প্রভাবকে অতিক্রম করতে দেয়, তাই তাদের কর্মক্ষমতা উন্নত করার ক্ষমতা দেয়।
4) তাপ অপচয়.সার্কিট বোর্ডের কম্প্যাক্ট ডিজাইনের কারণে, সেখানে ছোট তাপীয় পথ তৈরি হয় এবং তাপ অপচয় হয় অন্যান্য ধরনের PCB-এর তুলনায় দ্রুত।
5) নমনীয়তা।নমনীয় হওয়ার ক্ষমতার কারণে, নমনীয় সার্কিট বোর্ডগুলিকে ইনস্টল করার সময় বিভিন্ন স্তরে বাঁকানো সহজ, এইভাবে বিভিন্ন ইলেকট্রনিক্সের কার্যকারিতা স্তরগুলিকে উন্নত করা সম্ভব করে তোলে।
| FPC প্রযুক্তি ক্ষমতা | |||
| অ্যাট্রিবিউট (সমস্ত মাত্রা মিল না হলে অন্যথায় নির্দিষ্ট) |
ব্যাপক উৎপাদন (ফলন≥ 80%, Cpk≥1.33) |
ছোট পরিমাণ (ফলন≥60%, কী স্পেসিফিকেশন ফলন≥80% |
নমুনা |
| FPC(হ্যাঁ/না) | হ্যাঁ | হ্যাঁ | হ্যাঁ |
| স্তর গণনা/গঠন, সর্বোচ্চ। | 2 | 4 | 6 |
| আকার এল×W), সর্বোচ্চ। | 550 মিমি * 250 মিমি | 550 মিমি * 250 মিমি | 700 মিমি * 250 মিমি |
| নামমাত্র বেধ (মিমি) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| বেধ সহনশীলতা | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) | ±10%(>0.3মিমি)/±0.03মিমি(≤0.3 মিমি) |
| সারফেস ফিনিস টাইপ | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড | ENIGENEPIGOPSI-SilverI-Tin HASLHard গোল্ড |
| সফট ENIG (হ্যাঁ/না) | না | না | না |
| বেস উপাদান প্রকার | পি.আই | পি.আই | পিআইএলসিপিটিকে |
| কভারলে বেধ (উম) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| আঠালো বেধ (উম) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| তামার বেধ, সর্বনিম্ন/সর্বোচ্চ।(উম) | 12-70 | 12-70 | 12-70 |
| বেস উপাদান বেধ, ন্যূনতম/সর্বোচ্চ।(উম) | 25-75 | 25-75 | 25-100 |
| মেকানিক্যাল ড্রিলড থ্রু-হোল সাইজ (DHS), মিন. | 0.15 | 0.15 | 0.15 |
| কলাই আকৃতির অনুপাত, সর্বোচ্চ। | 3:1 | 3:1 | 5:1 |
| প্যাডের আকার, ন্যূনতম। | গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্ত মাধ্যমে: 0.4 মিমি গর্ত ছাড়া: 0.2 মিমি |
গর্তের মাধ্যমে: 0.3 মিমি গর্ত ছাড়া: 0.2 মিমি |
| প্যাড আকার সহনশীলতা | 20% | 20% | 10% |
| প্যাড টু প্যাড স্পেস, মিন. | 4মিল | 4মিল | 4মিল |
| সহনশীলতা রূপরেখা প্যাড | ±3মিল | ±3মিল | ±2মিল |
| প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| উপরের দিক থেকে নিচ পর্যন্ত প্যাটার্ন অবস্থান নির্ভুলতা | ±3মিল | ±3মিল | ±2মিল |
| গর্ত ব্যাস/প্যাড মাধ্যমে লেজার, মিন. | 4/12মিল | 4/10মিল | 4/10মিল |
| আউটারলেয়ার(হজ+প্লেটিং) লাইনের প্রস্থ/স্পেস, নূন্যতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| অভ্যন্তরীণ স্তর (হজ) লাইন প্রস্থ/স্পেস, ন্যূনতম। | 3/3মিল | 3/3মিল | 2/2মিল |
| ভিতরের লাইন প্রস্থ সহনশীলতা | ±10% | ±10% | ±10% |
| আউটারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| ইনারলেয়ার রেজিস্ট্রেশন, মিন.(প্যাড ব্যাস = DHS + X)(L≤4 স্তর) | DHS + 10 | DHS + 10 | DHS + 8 |
| গর্ত পিচ মাধ্যমে লেজার, মিন. | 0.40 মিমি | 0.40 মিমি | 0.35 মিমি |
| যান্ত্রিক গর্ত পিচ, মিন. | 0.50 মিমি | 0.50 মিমি | 0.40 মিমি |
| ছিদ্র গর্ত অবস্থান সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| গর্ত আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে প্যাড পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| টুলিং হোল (PTH&NPTH) থেকে রূপরেখা পর্যন্ত অবস্থানের সঠিকতা | ±3মিল | ±3মিল | ±2মিল |
| রূপরেখা আকার সহনশীলতা | ±2মিল | ±2মিল | ±2মিল |
| এলপিআই রেজিস্ট্রেশন/ড্যাম, ন্যূনতম। | 2মিল/4মিল | 2মিল/4মিল | 2মিল/3মিল |
| CVL এর উপর LPI বাঁধ | 8মিল | 8মিল | 8মিল |
| কভারলে খোলা জানালা/বাঁধ | Φ0.5 মিমি/0.3 মিমি | Φ0.5 মিমি/0.3 মিমি | Φ0.3 মিমি/0.2 মিমি |
| কভারলে নিবন্ধন/রজন প্রবাহ | 4মিল | 4মিল | 2মিল |
| দৃঢ়তা উপাদান | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত | FR4/PI/ইস্পাত |
| কঠোরতা বাঁধ, মিন. | 12মিল | 12মিল | 8মিল |
| কঠোরতা নিবন্ধন/রজন প্রবাহ | 8মিল/4মিল | 8মিল/4মিল | 4মিল/2মিল |
| প্রতিবন্ধকতা সহনশীলতা | 10% | 10% | 5% |
| তাপ নির্ভরযোগ্যতা (LPI, FCCL, CVL) | 288°/10s/3 বার | 288°/10s/3 বার | 288°/10s/3 বার |
| যোগ্য উপাদান এবং গঠন UL | পি.আই | পি.আই | পি.আই |
FAQ:
প্রশ্ন 1: আপনার সর্বনিম্ন অর্ডার পরিমাণ কত?
উত্তর: কোন MOQ নেই। পরিমাণ শুধুমাত্র দামকে প্রভাবিত করবে।RFQ জন্য আমাদের সাথে যোগাযোগ করুন.
প্রশ্ন 2: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
প্রশ্ন 3: আপনার পিসিবি কারখানার উত্পাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।
প্রশ্ন 4: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
