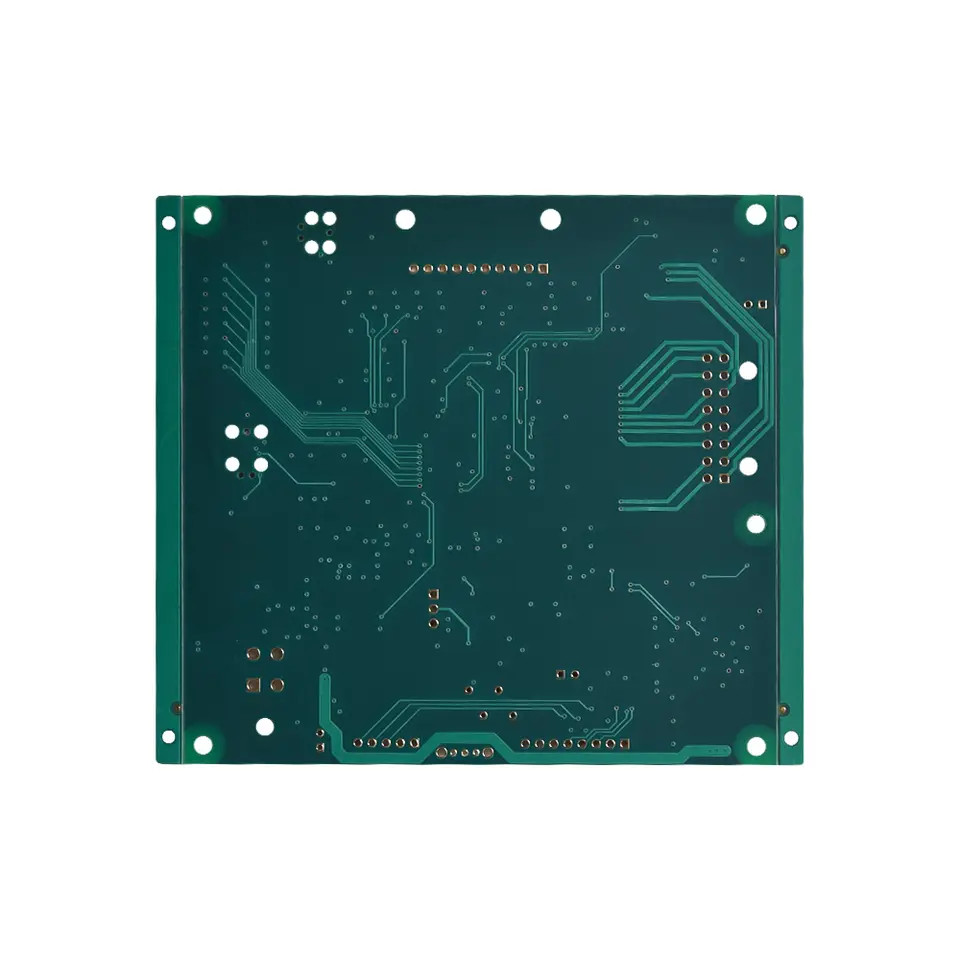

4 লেয়ার সবুজ HDI PCB সার্কিট বোর্ড 3oz 2.0mm মুদ্রিত

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | উচ্চ ঘনত্ব ইন্টারকানেক্ট PCB | মার্টেরিয়াল | FR-4, S1000-2M |
---|---|---|---|
বোর্ড লেয়ার | 4L | বোর্ড বেধ | 2.0 মিমি |
সমাপ্ত কপার ওজন বাইরের | 3oz | ঝাল মাস্ক | সবুজ ঝাল মাস্ক |
ক্ষুদ্রতম গর্ত আকার | 0.1 মিমি | বিশেষ অনুরোধ | অন্ধ বেরিড গর্ত |
আবেদন | অটোমোবাইল পণ্য | ||
লক্ষণীয় করা | সবুজ HDI PCB সার্কিট বোর্ড,3oz HDI PCB সার্কিট বোর্ড,2.0mm মুদ্রিত HDI PCB সার্কিট বোর্ড |
4 লেয়ার HDI সবুজ PCB বোর্ড 3oz 2.0mm প্রিন্টেড সার্কিট বোর্ডআমি
উচ্চ ঘনত্ব ইন্টারকানেক্ট প্রিন্টেড সার্কিট বোর্ড
HDI PCB হল উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ডের সংক্ষিপ্ত রূপ, এগুলি সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।
এইচডিআই বোর্ডগুলির জন্য প্রথাগত সার্কিট বোর্ডের তুলনায় উচ্চ সার্কিট ঘনত্বের মালিক, এর ডিজাইনে ছোট ছিদ্র এবং ক্যাপচার প্যাড এবং উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।তারা ব্যাপকভাবে পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে ব্যবহৃত হয়, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে।
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।
যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।
HSX ফ্যাক্টরির ক্ষমতার প্যানেলের আকার সর্বাধিক 740x500mm, কিন্তু যখন প্যানেলের আকার 600mm-এর চেয়ে বড় হয়, তখন প্রথমে এটি পর্যালোচনা করতে হবে।এবং ন্যূনতম প্যানেলের আকার যা আমরা পৌঁছাতে পারি তা হল 5*5 মিমি।
আমরা যে PCB বেধে পৌঁছাতে পারি তা 0.2mm থেকে 4.0mm পর্যন্ত, যখন বোর্ডের বেধ 0.2mm-এর চেয়ে কম বা 4mm-এর বেশি হয়, বোর্ডটিকে প্রথমে মূল্যায়ন করতে হবে।(পিএস। যখন বোর্ডের বেধ 0.6 মিমি সমান বা তার কম হয়, তখন এটি HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)
ভিতরের এবং বাইরের স্তরের বেস কপার বেধ সবচেয়ে ছোট 0.3/0.5oz, এবং সর্বোচ্চ 3oz।
0.15 মিমি হল কারখানার ন্যূনতম গর্তের আকারের ক্ষমতা, যখন গর্তের আকার 0.15 মিমি থেকে ছোট হয়, প্রথমে বোর্ডটিকে পর্যালোচনা করতে হবে।
সোল্ডার রেজিস্টের রঙগুলিতে সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং গ্রাহকের নির্দেশ অনুসারে থাকে।
পায়ের রং সাদা, কালো এবং গ্রাহকের নির্দিষ্ট হিসাবে ধারণ করে।
পিসিবি লেয়ার | 4 স্তর | পিসিবি উপাদান | FR-4, S1000-2M |
তামার বেধ |
3oz সমাপ্ত তামা |
পিসিবি বেধ | 2.0MM |
মিন.গর্তের আকার | 0.1 মিমি | ন্যূনতম PCB ট্র্যাক/গ্যাপ: | 3মিল |
পিসিবি সোল্ডার মাস্ক | সবুজ | পিসিবি সিল্কস্ক্রিন | সাদা |
PCB পৃষ্ঠ সমাপ্ত | নিমজ্জন গোল্ড 2u | পিসিবি রূপরেখা | V-CUT/রাউটিং |
বিশেষ চাহিদা: | মিনিটগর্ত আকার 0.15 মিমি মাধ্যমে | ||
আবেদন | অটোমোবাইল পণ্য |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে ভাগ করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজস্ব ফরওয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
প্রশ্ন 7: আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
উত্তর: কোন MOQ নেই। পরিমাণ শুধুমাত্র দামকে প্রভাবিত করবে।RFQ জন্য আমাদের সাথে যোগাযোগ করুন.
প্রশ্ন 8: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।
প্রশ্ন9.কিভাবে দ্রুত উদ্ধৃতি পেতে?
অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ ইত্যাদি সহ)
নমুনা:
পিসিবি টাইপ | 4L মাল্টিলেয়ার পিসিবি |
সারফেস শেষ | LF-HASL |
বেস উপাদান | FR4, TG170 |
তামার বেধ | 1oz অভ্যন্তরীণ বেস, 1oz সমাপ্ত তামা |
পিসিবি সোল্ডার মাস্ক | উভয় পক্ষের জন্য সবুজ |
পিসিবি সিল্কস্ক্রিন | উভয় পক্ষের জন্য সাদা |
বিশেষ চাহিদা | রজন প্লাগড হোল/প্লেটিং এজ, সোনার আঙুলের বেধ 30u" |
