বিজিএ এইচডিআই প্রিন্টেড সার্কিট বোর্ড ইমারসন গোল্ড 1.6 মিমি 6 লেয়ার FR4

বিজিএ এইচডিআই প্রিন্টেড সার্কিট বোর্ড ইমারসন গোল্ড 1.6 মিমি 6 লেয়ার FR4

এইচডিআই পিসিবি বোর্ড এইচডিআই সার্কিট বোর্ড এইচডিআই প্রিন্টেড সার্কিট বোর্ড এইচডিআই পিসিবি ডিজাইন পিসিবি বোর্ড উত্পাদন

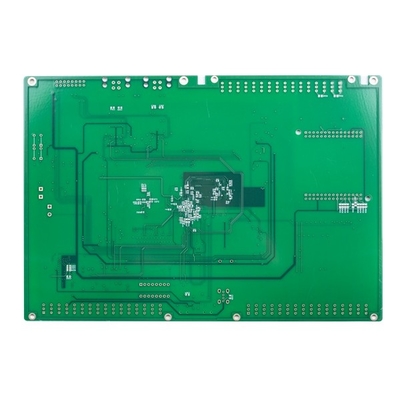

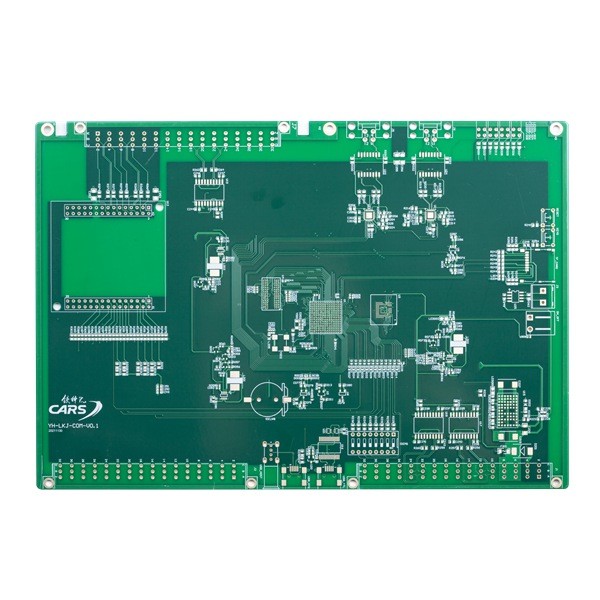

6L 2+N+2 HDI প্রিন্টেড সার্কিট বোর্ড

এইচডিআই মানে হাই-ডেনসিটি ইন্টারকানেক্টর।এটি একটি বিশেষ ধরনের PCB যা উচ্চ-ঘনত্বের আন্তঃসংযোগের ক্ষমতা রাখে।এর মানে হল যে এইচডিআই বোর্ডগুলিতে প্রতি ইউনিট এলাকাতে আরও বেশি তার বা পরিবাহী লাইন রয়েছে, যা স্থানের সর্বাধিক ব্যবহার করে এবং একটি কমপ্যাক্ট পিসিবি অফার করে।

এইচডিআই পিসিবি আন্তঃসংযোগগুলি শক্তভাবে প্যাক করেছে, এটি অনেক স্থান বাঁচায় এবং আরও উপাদানের ঘনত্ব অফার করে এবং এটি একটি সার্কিট কমপ্যাক্ট করার ক্ষমতা রাখে।

এইচডিআই বোর্ডগুলি পোর্টেবল, মোবাইল এবং পোর্টেবল ইলেকট্রনিক্সের জন্য বিশেষভাবে আকর্ষণীয় তাদের পাতলা, নির্ভরযোগ্য কর্মক্ষমতা এবং ক্ষুদ্র আকারের কারণে।HDI প্রযুক্তি অনেক উন্নত প্রযুক্তির একটি গুরুত্বপূর্ণ উপাদান।PCBs সহ ইলেকট্রনিক উপাদানগুলির ক্ষুদ্রকরণ নির্মাতাদের কর্মক্ষমতা বা নির্ভরযোগ্যতা বিসর্জন ছাড়াই ছোট, আরও ব্যয়-কার্যকর ডিভাইস তৈরি করতে সক্ষম করেছে।

এগুলি মূলত কনজিউমার ইলেকট্রনিক্স, যোগাযোগ, স্বয়ংচালিত এবং মহাকাশ, মেডিকেল ডিভাইস এবং শিল্প নিয়ন্ত্রণ পণ্য এবং অন্যান্য শিল্পে ব্যবহৃত হয়।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
