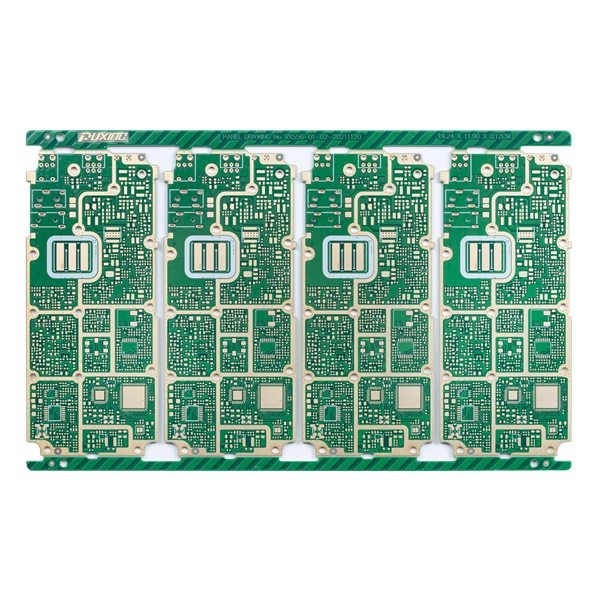

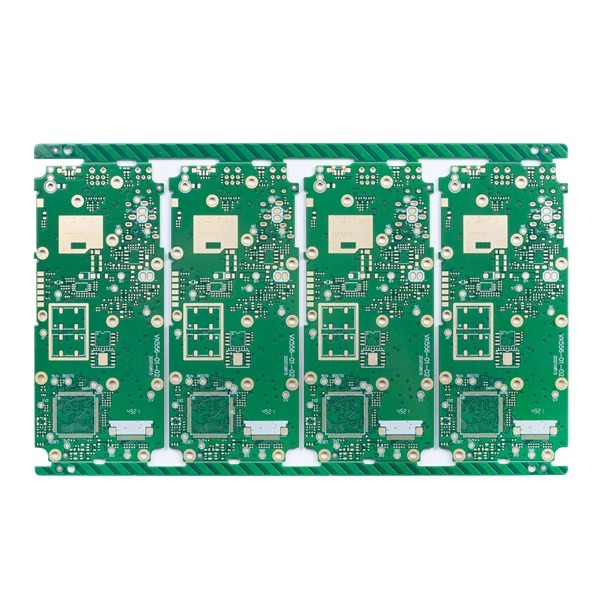

প্রতিবন্ধকতা নিয়ন্ত্রণ HDI PCB বোর্ড 1.2mm 4mil মোবাইল ফোন PCB

প্রতিবন্ধকতা নিয়ন্ত্রণ HDI PCB বোর্ড 1.2mm 4mil মোবাইল ফোন PCB

এইচডিআই পিসিবি বোর্ড এইচডিআই বুরিড ভিয়াস এবং ব্লাইন্ড ভিয়াস এইচডিআই বোর্ড ইম্পিডেন্স কন্ট্রোল মোবাইল ফোন পিসিবি বোর্ড

6L 1+N+1 HDI বোর্ড

এইচডিআই পিসিবি হল উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ডের সংক্ষিপ্ত রূপ, এগুলি সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।

হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) PCB গুলি সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।একটি প্রকল্পের আকার হ্রাস করার সময় তাদের একটি দ্রুত সংযোগ রয়েছে।সাধারণত, এই বোর্ডগুলিতে অন্ধ এবং সমাহিত ভিয়াস, লেজার অ্যাবলেটেড মাইক্রোভিয়াস, অনুক্রমিক ল্যামিনেশন এবং ইন-প্যাডগুলির মাধ্যমেও বৈশিষ্ট্য রয়েছে।একটি HDI বোর্ড ব্যবহার করা আগের বোর্ডগুলির কার্যকারিতা রাখতে পারে।

এইচডিআই বোর্ডের জন্য প্রথাগত সার্কিট বোর্ডের তুলনায় উচ্চ সার্কিট ঘনত্বের মালিক, এর ডিজাইনে ছোট ছোট ছিদ্র এবং ক্যাপচার প্যাড এবং উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।তারা ব্যাপকভাবে পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে ব্যবহৃত হয়, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে।

এইচডিআই বোর্ডগুলি ডিজিটাল ডিভাইস, স্মার্টফোন এবং ট্যাবলেট, অটোমোবাইল, বিমান এবং অন্যান্য যানবাহন পণ্যের মতো বিস্তৃত শিল্পে প্রয়োগ করা হয়।

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন কি আমার PCB ফাইলগুলি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
