FR4 IT180A 10 লেয়ার HDI PCB বোর্ড

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 134618
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম 10L 1+N+1 HDI বোর্ড মার্টেরিয়াল FR4 IT180A
বোর্ড স্তর 10L বোর্ডের বেধ 1.0MM
তামার বেধ 1/H/H/H/H/H/H/H/H/1OZ সমাপ্ত ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ 4/6মিল
ঝাল মাস্ক সাদা রঙ ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত 0.20 মিমি
বিশেষ অনুরোধ এইচডিআই বুরিড ভিয়াস এবং ব্লাইন্ড ভিয়াস, এক ধাপ স্ট্যাক আপ অ্যাপ্লিকেশন যোগাযোগ পণ্য শিল্প নিয়ন্ত্রণ
বিশেষভাবে তুলে ধরা

FR4 IT180A HDI PCB বোর্ড

,

10L HDI PCB বোর্ড

,

FR4 IT180A উচ্চ ফ্রিকোয়েন্সি পিসিবি

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

FR4 IT180A 10 লেয়ার HDI PCB বোর্ড



এইচডিআই পিসিবি বোর্ড 10 লেয়ার পিসিবি বোর্ড প্রোটোটাইপ সার্কিট বোর্ড পিসিবি উত্পাদন PCB বোর্ড উত্পাদন



10L 1+N+1 HDI বোর্ড



এইচডিআই পিসিবি মানে উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ড, তারা সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।
প্রথাগত সার্কিট বোর্ডের তুলনায় উচ্চতর সার্কিট ঘনত্বের কারণে, HDI PCB ডিজাইনে ছোট ছোট ছিদ্র এবং ক্যাপচার প্যাড, সেইসাথে উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।এইচডিআই পিসিবি পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা বাড়াতে ব্যাপকভাবে ব্যবহৃত হয়।



উচ্চ ফ্রিকোয়েন্সি পিসিবিএইচডিআই বোর্ড স্ট্যাক আপ:
1+N+1 লেজার মাইক্রোভিয়া এবং যান্ত্রিক সমাহিত কোর মাধ্যমে।"1" কোরের প্রতিটি পাশে "বিল্ড-আপ" বা ক্রমিক স্তরিতকরণের প্রতিনিধিত্ব করে।
i+N+i (i>=2) PCB-তে উচ্চ-ঘনত্বের আন্তঃসংযোগ স্তরগুলির 2 বা তার বেশি "বিল্ড-আপ" থাকে।বিভিন্ন স্তরে মাইক্রোভিয়াস স্তব্ধ বা স্ট্যাক করা যেতে পারে।তামা ভর্তি স্তুপীকৃত মাইক্রোভিয়া কাঠামো সাধারণত চ্যালেঞ্জিং ডিজাইনে দেখা যায়।

HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।



পিসিবি লেয়ার 10L পিসিবি উপাদান FR4 IT180A
তামার বেধ 1/H/H/H/H/H/H/H/H/1OZ পিসিবি বেধ 1.0MM
মিন.গর্তের আকার 0.20 মিমি ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: 4/6মিল
পিসিবি সোল্ডার মাস্ক সাদা পিসিবি সিল্কস্ক্রিন কালো
PCB পৃষ্ঠ সমাপ্ত নিমজ্জন স্বর্ণ পিসিবি রূপরেখা রাউটিং/ভি-কাট
আবেদন শিল্প নিয়ন্ত্রণ
বিশেষ চাহিদা: এইচডিআই বুরিড ভিয়াস এবং ব্লাইন্ড ভিয়াস, এক স্টেপ স্ট্যাক আপ/ইম্পিডেন্স কন্ট্রোল/রজন ভরা এবং উপরে প্রলেপ দেওয়া

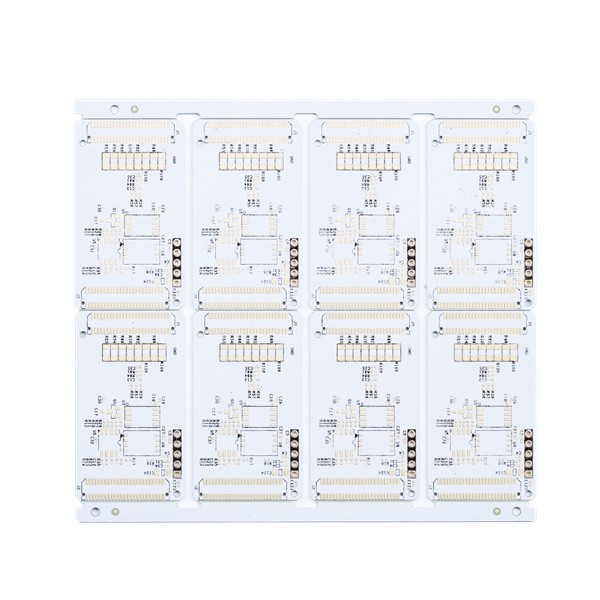

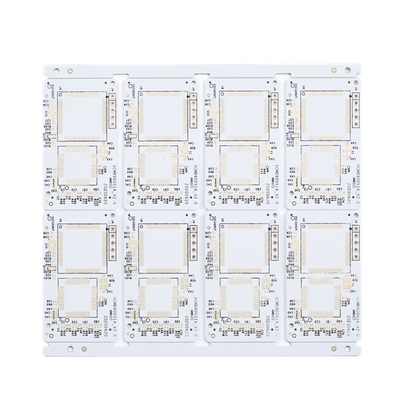

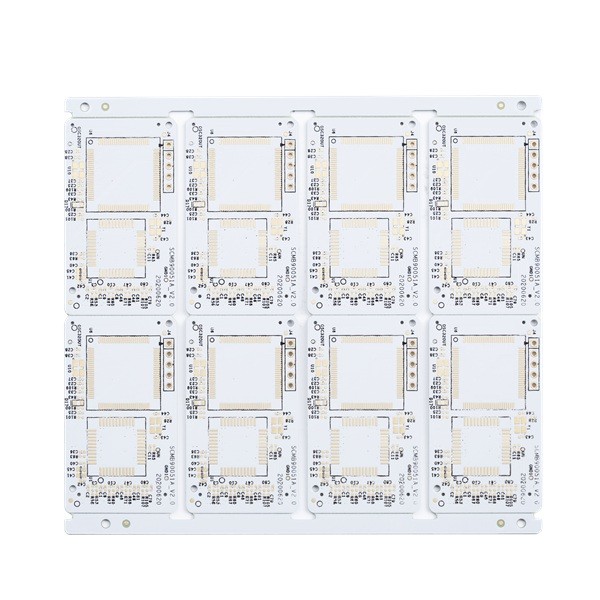

FR4 IT180A 10 লেয়ার HDI PCB বোর্ড 0FR4 IT180A 10 লেয়ার HDI PCB বোর্ড 1



FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।



প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।



প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন অনুসন্ধান থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।



প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।



প্রশ্ন 5: আপনি কোন পেমেন্ট পদ্ধতি গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি), লেটার অফ ক্রেডিট (এল/সি), বা পেপ্যাল ​​(পেপ্যাল ​​শুধুমাত্র 500 ইউএসডি-র কম মূল্যের জন্য)
