Rogers FR4 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ডাবল সাইডেড 4 লেয়ার

Rogers FR4 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ডাবল সাইডেড 4 লেয়ার

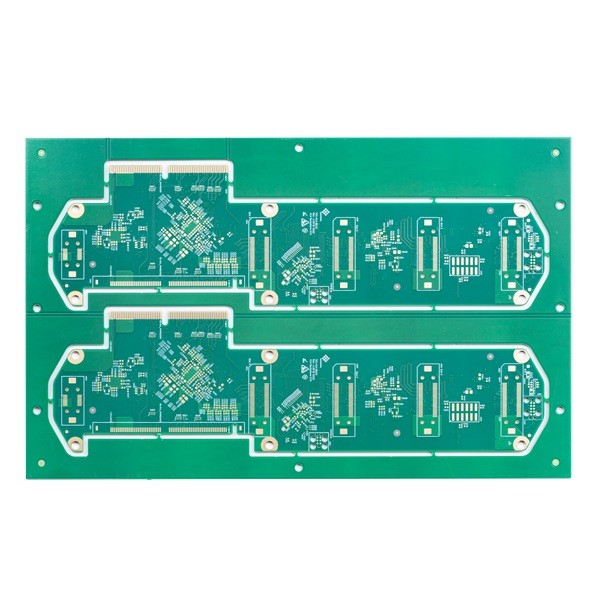

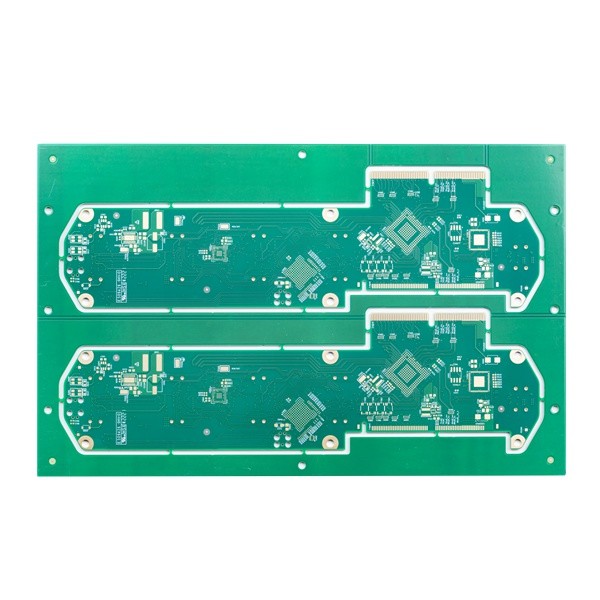

নিমজ্জন গোল্ড সারফেস সহ উচ্চ মানের ডাবল-সাইডেড FR4 4 লেয়ার PCB সার্কিট বোর্ড সমাপ্ত

ডাবল-পার্শ্বযুক্ত নিমজ্জন গোল্ড PCB

Huashengxin সার্কিট লিমিটেড প্রিন্টেড সার্কিট বোর্ডগুলির জন্য একটি পেশাদার প্রস্তুতকারক এবং নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন সরবরাহ করে।পণ্যগুলির মধ্যে রয়েছে 1~32L FR-4 কঠোর প্রিন্টেড সার্কিট বোর্ড, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি।

HSX-এর পণ্যগুলি অনেক উচ্চ প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

সর্বোচ্চ স্তর: 32 স্তর (20 স্তরের বেশি হলে, সক্ষমতা পর্যালোচনা করতে হবে)

সর্বাধিক ফিনিশ প্যানেল আকার: 740*500 MM (যদি 600 MM এর চেয়ে বড়, ক্ষমতা পর্যালোচনা করতে হবে)

ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি

কাঁচামাল: PI + FR4, FR4, রজার্স, এআই এবং আরও অনেক কিছু

প্রিন্টেড সার্কিট বোর্ডের ফিনিশড বোর্ডের বেধ: 0.2~4.0mm (যদি 0.2 mm-এর কম হয়, বা 4 mm-এর বেশি হলে পর্যালোচনা করতে হয়) (যদি বোর্ডের বেধ ≤ 0.6mm হয়, HASL পৃষ্ঠের জন্য আবেদন করা যাবে না)

মুদ্রিত সার্কিট বোর্ডের ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

সমাপ্ত বাইরের তামা: 6oz

নম এবং মোচড়: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি ক্ষমতা পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল: 0.08-0.10MM

মুদ্রিত সার্কিট বোর্ডের ট্র্যাক/ব্যবধান: 3মিল (0.075 মিমি)

প্রিন্টেড সার্কিট বোর্ডের প্রোফাইল: রাউটিং, পাঞ্চিং, ভি-কাট

প্রিন্টেড সার্কিট বোর্ডের সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um

সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক প্লাগড হোল: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি

পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আরও অনেক কিছু

পিলযোগ্য মুখোশের পুরুত্ব: 500-1000um

FAQ:

প্রশ্ন 1: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন ২.ফাইল ছাড়া অন্য কোন তথ্য কি দেওয়া উচিত?

উত্তর: উদ্ধৃতির জন্য নিম্নলিখিত স্পেসিফিকেশন প্রয়োজন:
1) বেস উপাদান
2) বোর্ড বেধ:
3) তামার বেধ
4) পৃষ্ঠ চিকিত্সা:
5) সোল্ডার মাস্ক এবং সিল্কস্ক্রিনের রঙ
6) পরিমাণ

Q3.কোন PCB ফাইল/GBR ফাইল নেই, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?

উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

Q4.BOM কি?

উত্তর: BOM হল একটি বিল অফ ম্যাটেরিয়াল যা আপনার প্রোজেক্ট তৈরি করার জন্য প্রয়োজনীয় উপাদানগুলির তালিকা করে।BOM-এর মধ্যে অংশ নম্বর, ব্র্যান্ড, রেফারেন্স ডিজাইনার, পরিমাণ এবং অংশগুলির বিবরণ অন্তর্ভুক্ত রয়েছে যা একত্রিত করা প্রয়োজন।

প্রশ্ন 5.আপনার সার্কিট বোর্ড কোথায় তৈরি করা হয়?

উত্তর: চীন ভিত্তিক পেশাদার পিসিবি প্রস্তুতকারক হিসাবে, সমস্ত সার্কিট বোর্ড চীনে তৈরি করা হয়।
