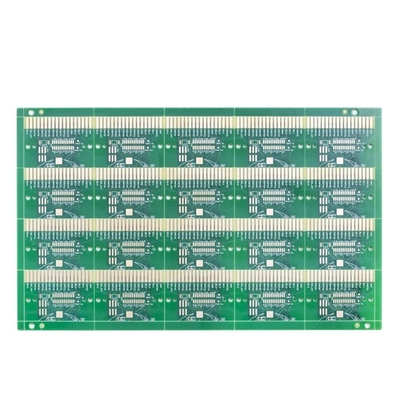

রজন প্লাগড হোল মাল্টিলেয়ার সার্কিট বোর্ড ENIG সারফেস 4L হ্যালোজেন ফ্রি 1.6 মিমি

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin Circuit Limited
সাক্ষ্যদান UL ,ISO 9001
মডেল নম্বার 124649
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
মূল্য Negotiable
প্যাকেজিং বিবরণ ভ্যাকুয়াম প্যাকেজ
ডেলিভারি সময় 2L এবং 4L বোর্ডের জন্য দ্রুততম 24H
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পণ্যের নাম 4L হ্যালোজেন ফ্রি রজন পিসিবি ভরা উপাদান FR4 হ্যালোজেন বিনামূল্যে
সমাপ্ত চিকিত্সা ENIG 2u বোর্ডের বেধ 1.6 মিমি
সমাপ্ত তামা বেধ 1/1/1/1OZ 6L হ্যালোজেন বিনামূল্যে মুদ্রিত সার্কিট বোর্ড 0.2 মিমি
Min.PCB ট্র্যাক/ফাঁক 8/8মিল সোল্ডার মাস্ক রঙ সবুজ
সিল্কস্ক্রিন রঙ সাদা বিশেষ অনুরোধ প্রতিবন্ধকতা নিয়ন্ত্রণ/রজন ভরা এবং উপর ধাতুপট্টাবৃত
লক্ষণীয় করা

4L মাল্টিলেয়ার সার্কিট বোর্ড

,

1.6 মিমি মাল্টিলেয়ার সার্কিট বোর্ড

,

1.6 মিমি মাল্টিলেয়ার বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

রজন প্লাগড হোল মাল্টিলেয়ার সার্কিট বোর্ড ENIG সারফেস 4L হ্যালোজেন ফ্রি 1.6 মিমি



মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড রজন প্লাগড হোল এবং পিসিবি ENIG সারফেস ইম্পিডেন্স কন্ট্রোল PCB এর উপর প্লেটেড



4L হ্যালোজেন ফ্রি রজন পিসিবি ভরা



সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)

সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)

ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি

ন্যূনতম ড্রিল গর্ত: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল: 0.08-0.10MM

আকৃতির অনুপাত: 15:1 (>12:1 পর্যালোচনা করতে হবে)

বোর্ডের বেধ: 0.2~4.0mm(<0.2 mm,>4 mm পর্যালোচনা করতে হবে)

তামার বেধ: অভ্যন্তরীণ স্তর≤ 6 OZ (4L এর জন্য ≥5 OZ, 6L এর জন্য ≥4OZ, 8L এবং তার বেশির জন্য ≥3OZ পর্যালোচনা করা হবে)

বাইরের স্তর copper≤ 10 OZ(≥5 OZ পর্যালোচনা করতে হবে)

গর্তে তামা≤ 5 OZ(≥1 OZ পর্যালোচনা করা দরকার

ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4~8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;

8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন

12~18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন



পিসিবি লেয়ার 4L পিসিবি উপাদান FR4 হ্যালোজেন বিনামূল্যে
তামার বেধ 1/1/1/1OZ পিসিবি বেধ 1.6 মিমি
মিন.গর্তের আকার 0.2 মিমি ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: 8/8মিল
পিসিবি সোল্ডার মাস্ক সবুজ পিসিবি সিল্কস্ক্রিন সাদা
PCB পৃষ্ঠ সমাপ্ত নিমজ্জন স্বর্ণ পিসিবি রূপরেখা রাউটিং/ভি-কাট
আবেদন শিল্প নিয়ন্ত্রণ
বিশেষ চাহিদা: হ্যালোজেন মুক্ত/প্রতিবন্ধকতা নিয়ন্ত্রণ/রজন ভরা এবং উপরে ধাতুপট্টাবৃত

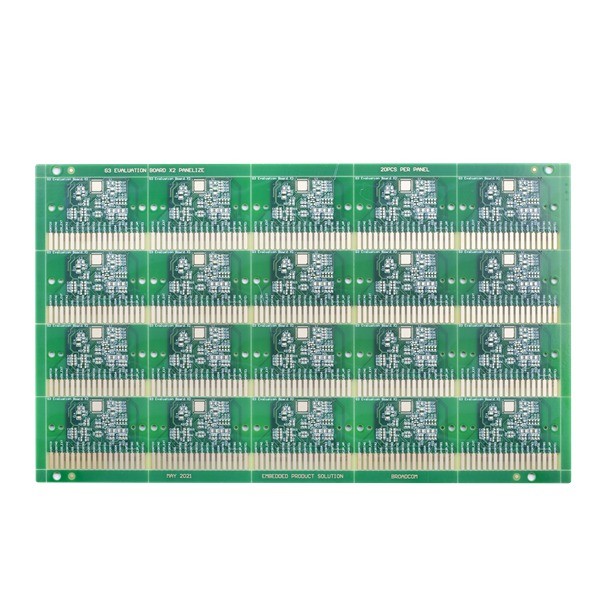

রজন প্লাগড হোল মাল্টিলেয়ার সার্কিট বোর্ড ENIG সারফেস 4L হ্যালোজেন ফ্রি 1.6 মিমি 0

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস



প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
