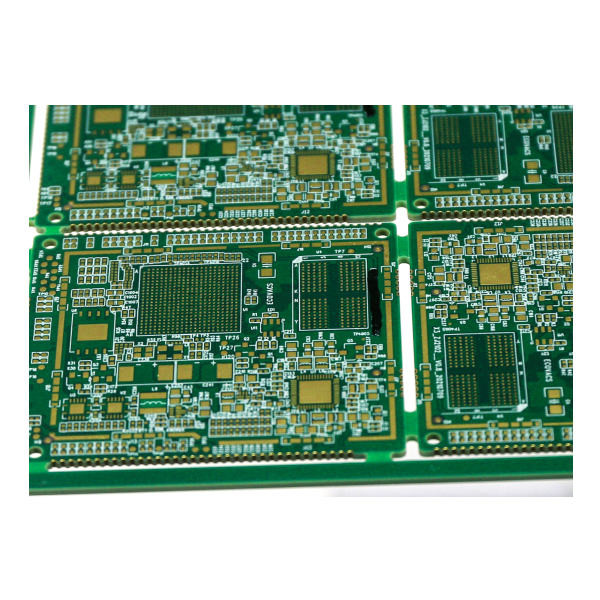

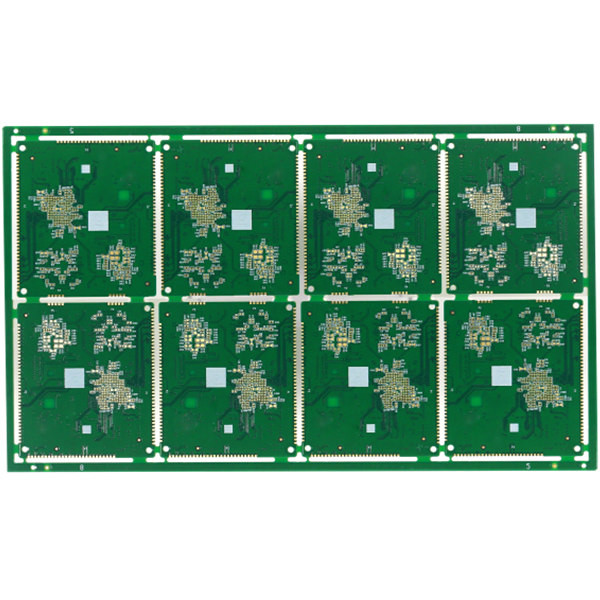

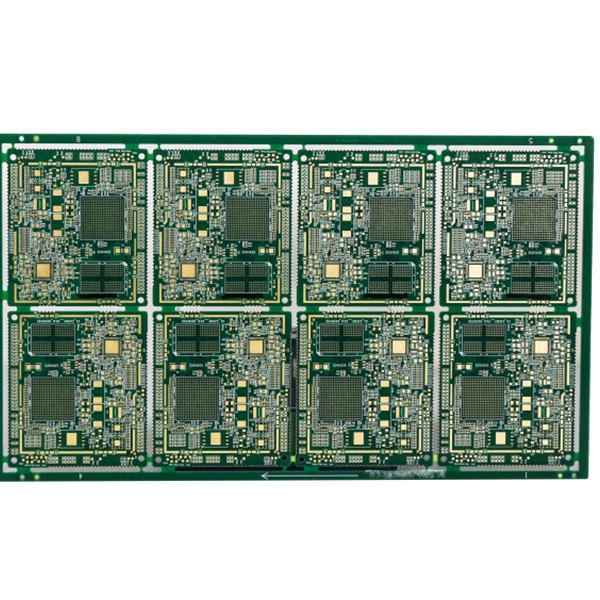

হাফ হোল রিজিড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড FR4 TG150 Enig Finish Pcb

হাফ হোল রিজিড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড FR4 TG150 Enig Finish Pcb

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড হাফ হোল পিসিবি রিজিড প্রিন্টেড সিকিউট বোর্ড ইন্টিগ্রেটেড সার্কিট বোর্ড

অনমনীয় FR4 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

আমরা সর্বোচ্চ 32 লেয়ার বোর্ড করতে পারি, কিন্তু যদি বোর্ডের স্তর 20L বা 20L এর বেশি হয় তবে আমাদের প্রথমে এটি পর্যালোচনা করতে হবে।

সর্বাধিক প্যানেলের আকার আমরা করতে পারি 740*500 MM, কিন্তু যদি প্যানেলের আকার 600mm-এর থেকে বড় হয়, তাহলে আমাদের প্রথমে এটি পর্যালোচনা করতে হবে।এবং সর্বনিম্ন প্যানেলের আকার আমরা করতে পারি 5*5 মিমি।

পিসিবি উপকরণগুলির মধ্যে রয়েছে PI + FR4, FR4, রজার্স, উচ্চ TG উপাদান, অ্যান্টি-সিএএফ উপাদান এবং আরও অনেক কিছু।

পিসিবি বেধ ক্ষমতা 0.2 মিমি থেকে 4.0 মিমি (যদি বোর্ড বেধ হয়≤ 0.6 মিমি, এটি HASL পৃষ্ঠ চিকিত্সার জন্য প্রযোজ্য হবে না)।এবং যদি বোর্ডের পুরুত্ব 0.2 মিমি বা 4 মিমি-এর চেয়ে বড় হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।


অভ্যন্তরীণ এবং বাইরের বেস কপারের তামার বেধ সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz।

সবচাইতে ছোটগর্তের আকার 0.15 মিমি, যদি গর্তের আকার 0.15 মিমি থেকে ছোট হয়, তবে প্রথমে আমাদের এটি পর্যালোচনা করতে হবে।

স্ট্যান্ডার্ড সোল্ডার মাস্কের বেধ হল 15-20um।

সোল্ডার মাস্কের রং অন্তর্ভুক্তসবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, এবং তাই।

সিল্কস্ক্রিনের রং সাদা, কালো এবং গ্রাহকের অনুরোধ হিসাবে অন্তর্ভুক্ত।
