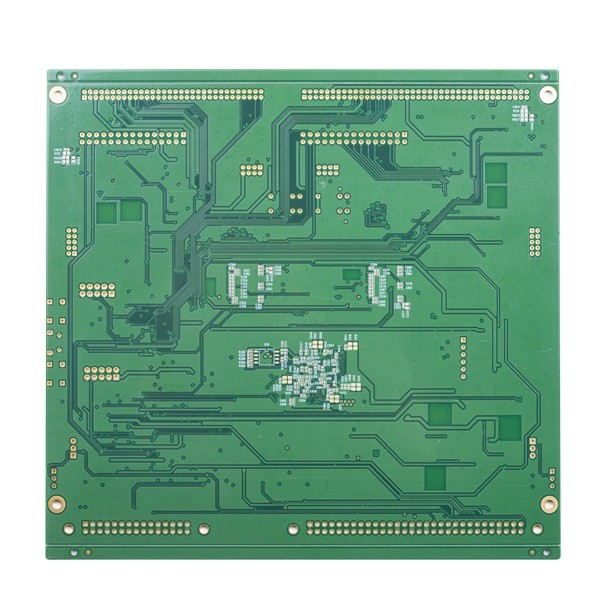

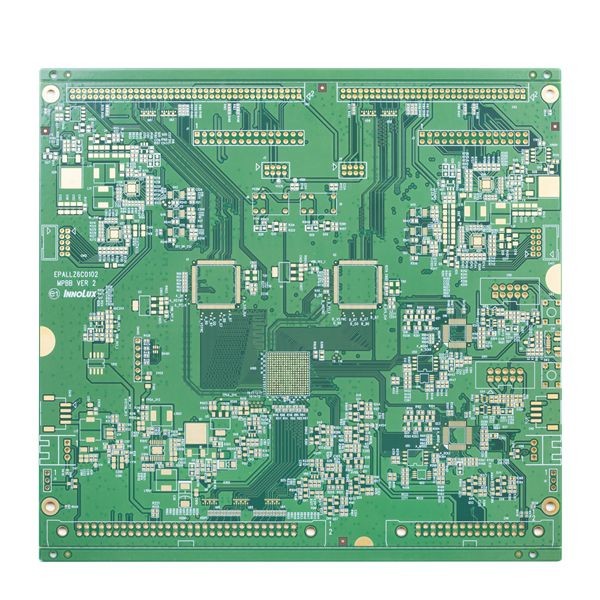

ছোট BGA মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 6 লেয়ার 3মিল ইমারসন গোল্ড
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পণ্যের নাম | 6L হ্যালোজেন বিনামূল্যে মুদ্রিত সার্কিট বোর্ড | উপাদান | FR4 হ্যালোজেন বিনামূল্যে |
|---|---|---|---|
| পিসিবি লেয়ার | 6L | বোর্ডের বেধ | 1.6 মিমি |
| সমাপ্ত তামা বেধ | 1/1/1/1/1/1OZ | 6L হ্যালোজেন বিনামূল্যে মুদ্রিত সার্কিট বোর্ড | 0.15 মিমি |
| Min.PCB ট্র্যাক/ফাঁক | 3/3মিল | সোল্ডার মাস্ক রঙ | সবুজ |
| সিল্কস্ক্রিন রঙ | সাদা | বিশেষ অনুরোধ | হ্যালোজেন মুক্ত উপাদান/0.25 মিমি বিজিএ |
| লক্ষণীয় করা | 6L মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,3মিল মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,3মিল মাল্টিলেয়ার বোর্ড |
||
পণ্যের বর্ণনা
ছোট BGA মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 6 লেয়ার 3মিল ইমারসন গোল্ড
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড হ্যালোজেন ফ্রি মেটেরিয়াল স্মল বিজিএ স্মল লাইন স্পেস এবং গ্যাপ মাল্টিলেয়ার পিসিবি
6L হ্যালোজেন বিনামূল্যে মুদ্রিত সার্কিট বোর্ড
সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
ন্যূনতম ড্রিল হোল: 0.15 মিমি (＜0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
আকৃতির অনুপাত: 15:1 (＞12:1 পর্যালোচনা করতে হবে)
বোর্ড বেধ: 0.2~4.0mm(＜0.2 mm,＞4 mm পর্যালোচনা করতে হবে)
তামার বেধ: অভ্যন্তরীণ স্তর≤ 6 OZ (4L এর জন্য ≥5 OZ, 6L এর জন্য ≥4OZ, 8L এবং তার বেশির জন্য ≥3OZ পর্যালোচনা করা হবে)
বাইরের স্তর copper≤ 10 OZ(≥5 OZ পর্যালোচনা করতে হবে)
গর্তে কপার≤ 5 OZ(≥1 OZ পর্যালোচনা করা দরকার
ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4～8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;
8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন
12～18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন
| পিসিবি লেয়ার | 6L | পিসিবি উপাদান | FR4 |
| তামার বেধ | 1/1/1/1/1/1OZ | পিসিবি বেধ | 1.6 মিমি |
| মিন.গর্তের আকার | 0.15 মিমি | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: | 3/3মিল |
| পিসিবি সোল্ডার মাস্ক | সবুজ | পিসিবি সিল্কস্ক্রিন | সাদা |
| PCB পৃষ্ঠ সমাপ্ত | নিমজ্জন স্বর্ণ | পিসিবি রূপরেখা | রাউটিং/ভি-কাট |
| আবেদন | চিকিত্সা সংক্রান্ত যন্ত্রপাতি | ||
| বিশেষ চাহিদা: | ছোট লাইন স্পেস এবং ফাঁক: 3/3মিল/মিনিট।গর্ত আকার 0.15mm/হ্যালোজেন মুক্ত/প্রতিবন্ধক নিয়ন্ত্রণ/0.25mm BGA মাধ্যমে | ||
FAQ:
1. আপনি কি সেবা প্রদান করতে পারেন?
মুদ্রিত সার্কিট বোর্ড, প্রিন্টেড সার্কিট সমাবেশ, দ্রুত প্রোটোটাইপ অর্ডার
2. আপনার সীসা সময় কত দ্রুত?
HDI বোর্ড দ্রুততম 3 WDs, 2L এবং 4L অনমনীয় বোর্ড দ্রুততম 24H
3. কিভাবে দ্রুত উদ্ধৃতি পেতে?
অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ বিবরণ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ, ইত্যাদি)
নমুনা তালিকা:
| পিসিবি লেয়ার | 4L |
| পিসিবি পৃষ্ঠ | ENIG |
| পিসিবি উপাদান | FR4, TG135 |
| সমাপ্ত কপার বেধ | 2/2/2/2oz |
| সোল্ডার মাস্ক রঙ | ডাবল সাইড, লাল |
| সিল্কস্ক্রিন | ডাবল সাইড, কালো |
| পরিমাণ | 1000pcs, 2 সপ্তাহ |
4. কি পেমেন্ট শর্তাবলী আপনি গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
