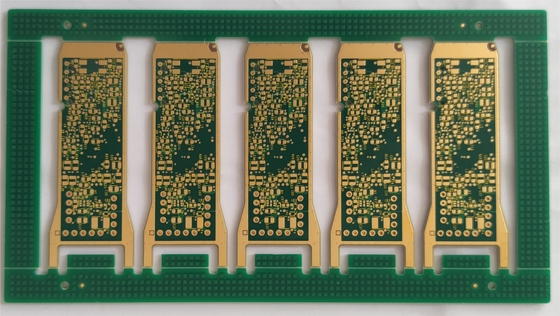

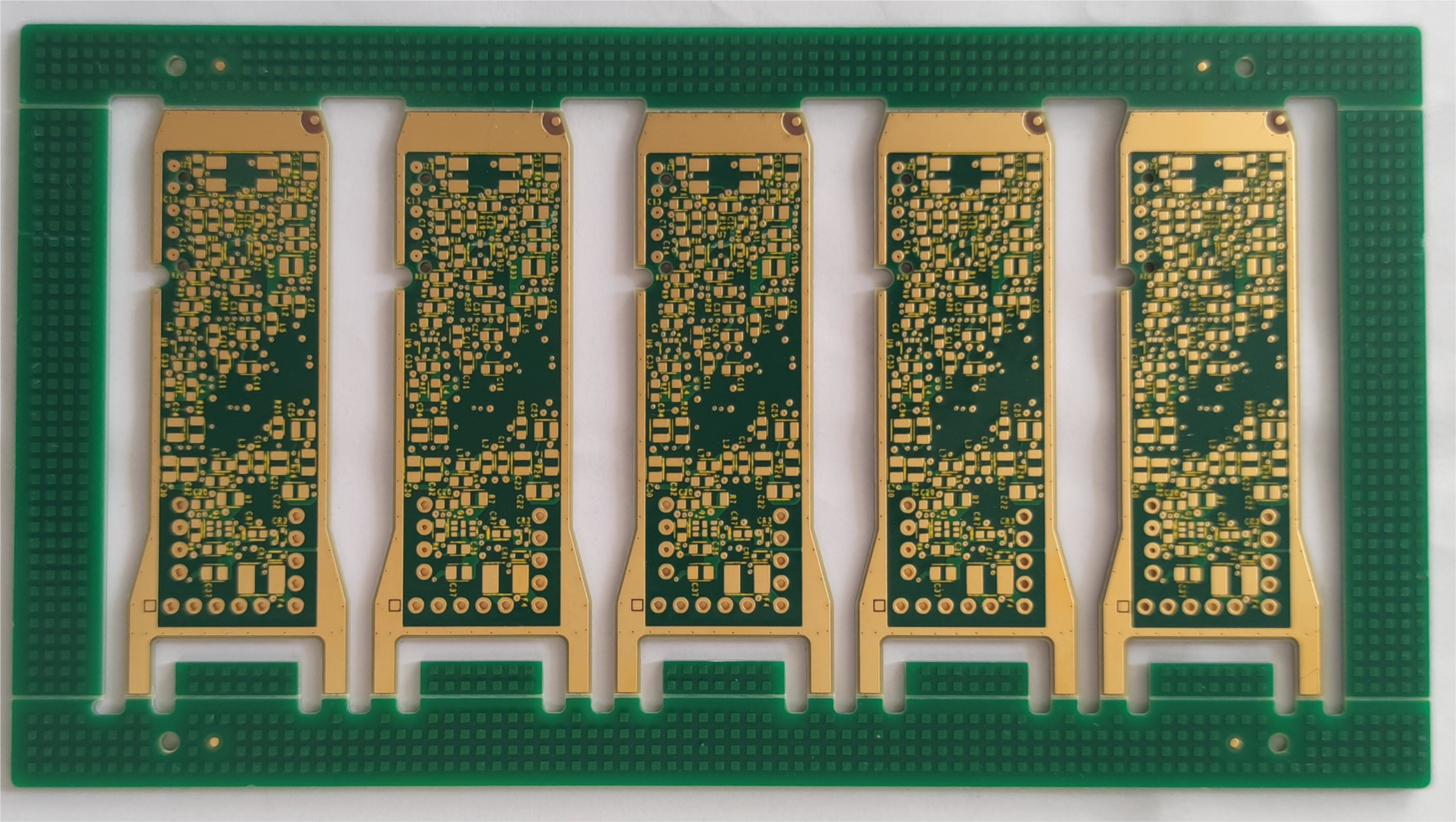

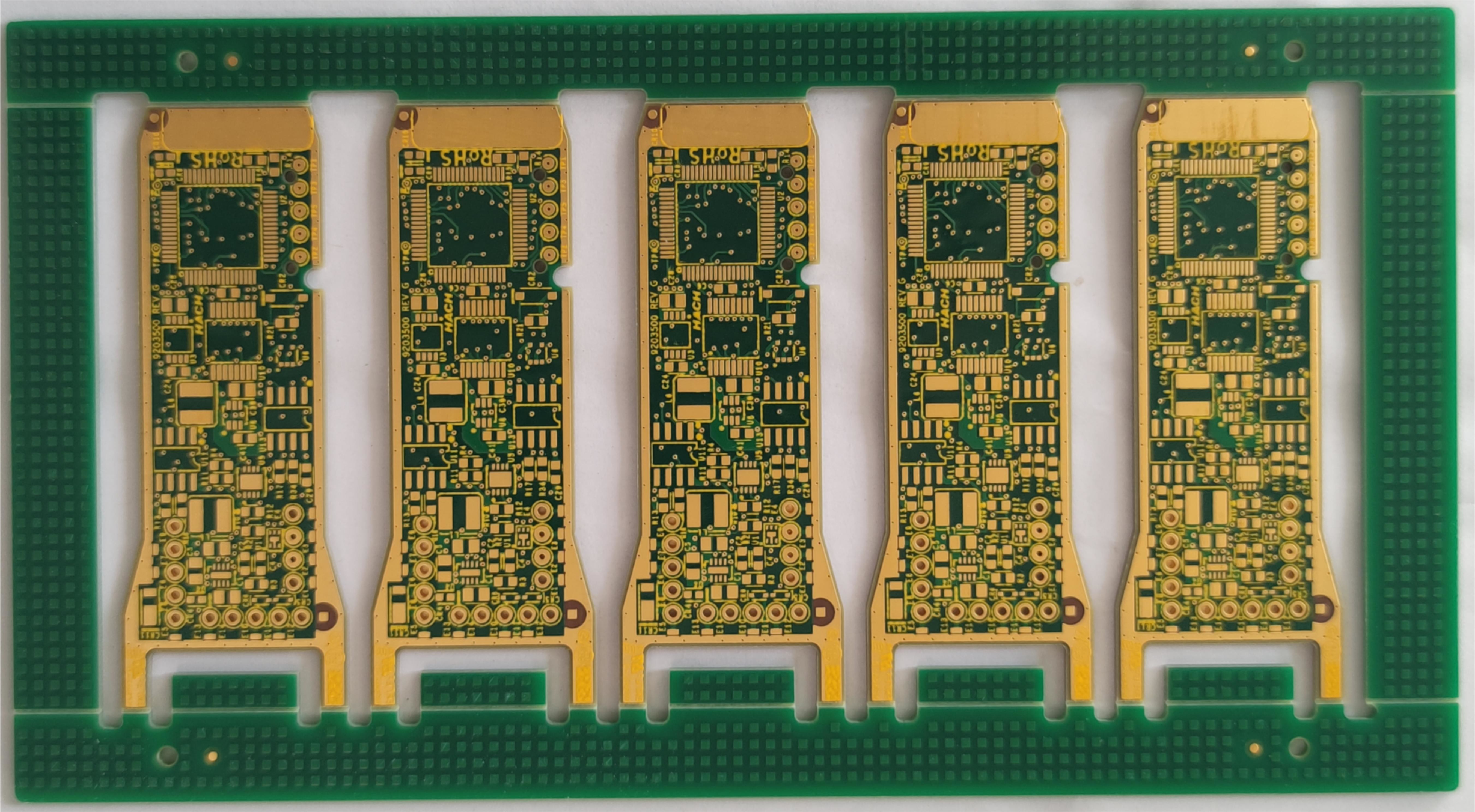

2U মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ওএসপি সারফেস 12 লেয়ার পিসিবি

2U মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ওএসপি সারফেস 12 লেয়ার পিসিবি

কুইক টার্ন প্রোটোটাইপ ইমারসন গোল্ড 2u 12 লেয়ার PCB OSP সারফেস FR4 TG150

12স্তরFR4 TG150 PCB সবুজ সোল্ডার মাস্ক প্রতিবন্ধকতা নিয়ন্ত্রণ

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।HSX সার্কিট নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম PCB উত্পাদন প্রদান করে।এর পণ্যগুলি 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে।

এর পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদি।

HSX এর সুবিধা:
1) 10 বছরের জন্য পেশাদার উত্পাদন পিসিবি
2) উচ্চ-শেষ অবস্থান, পেশাদার উত্পাদন লাইন
3) স্থিতিশীল এবং পরিপক্ক উত্পাদন প্রযুক্তি
4) উচ্চ নির্ভরযোগ্যতা মানের নিশ্চয়তা
5) ব্যাপক বাজার পরিষেবা ব্যবস্থা
6) দ্রুত প্রতিক্রিয়া, দ্রুত ডেলিভারি

সর্বোচ্চ স্তর: 32 স্তর (20 স্তরের বেশি হলে, সক্ষমতা পর্যালোচনা করতে হবে)

সর্বাধিক ফিনিশ প্যানেল আকার: 740*500 MM (যদি 600 MM এর চেয়ে বড়, ক্ষমতা পর্যালোচনা করতে হবে)

ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি

কাঁচামাল: PI + FR4, FR4, রজার্স, এআই এবং আরও অনেক কিছু

PCB সমাপ্ত বোর্ড বেধ: 0.2 ~ 4.0 মিমি (যদি 0.2 মিমি এর কম, বা 4 মিমি এর বেশি পর্যালোচনা করতে হবে) (যদি বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করা যাবে না)

ভিতরের এবং বাইরের বেস কপারের কপার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

সমাপ্ত বাইরের তামা: 6oz

নম এবং মোচড়: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি ক্ষমতা পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল: 0.08-0.10MM

পিসিবি ট্র্যাক/গ্যাপ: 3মিল (0.075 মিমি)

পিসিবি রূপরেখা: রাউটিং/পাঞ্চিং/ভি-কাট

সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um

সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক প্লাগড হোল: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি

পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আরও অনেক কিছু

পিলযোগ্য মুখোশের বেধ: 500-1000um

OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um

FAQ:

1. আপনি কি সেবা প্রদান করতে পারেন?

মুদ্রিত সার্কিট বোর্ড, মুদ্রিত সার্কিট সমাবেশ, দ্রুত প্রোটোটাইপ অর্ডার

2. আপনার সীসা সময় কত দ্রুত?

HDI বোর্ড দ্রুততম 3 WDs, 2L এবং 4L অনমনীয় বোর্ড দ্রুততম 24H

3. কিভাবে দ্রুত উদ্ধৃতি পেতে?

অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ ইত্যাদি সহ)

নমুনা তালিকা:

4. কি পেমেন্ট শর্তাবলী আপনি গ্রহণ করেন?

উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
