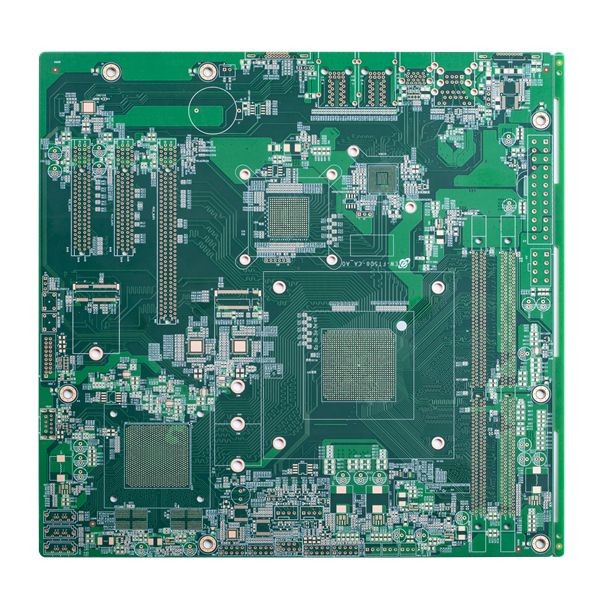

ভারী কপার মাল্টি লেয়ার সার্কিট বোর্ড FR4 TG130 ইমারসন গোল্ড

4L মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ভারী তামা প্রতিবন্ধকতা নিয়ন্ত্রণ নিমজ্জন স্বর্ণ 30um গর্ত তামা

30um হোল কপার সহ 4L মুদ্রিত সার্কিট বোর্ড

Shenzhen Huashengxin সার্কিট 2010 সালে প্রতিষ্ঠিত হয়েছিল। এটি একটি পেশাদার PCB প্রস্তুতকারক।এর পণ্যগুলি একক স্তর থেকে 32 স্তর FR4 পিসিবি, আইএমএস পিসিবি, এইচডিআই বোর্ড, কপার বেস পিসিবি, উচ্চ ফ্রিকোয়েন্সি পিটিএফই বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে এবং এগুলি যোগাযোগ শিল্প, পাওয়ার সাপ্লাই ডিভাইস, কম্পিউটার নেটওয়ার্ক থেকে ব্যাপকভাবে প্রয়োগ করা হয়। মহাকাশ শিল্পে।HSX নমনীয় দ্রুত পালা উৎপাদন পরিষেবা প্রদান করে (দ্রুততম 12 ঘন্টা থেকে 72 ঘন্টা), এবং এছাড়াও ছোট ভলিউম থেকে বড় আয়তনের PCB প্রোডাকশন।

স্তর: 1-32 স্তর (বোর্ডের স্তরটি মূল্যায়ন করতে হবে>/=20L)।

সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 মিমি, কিন্তু যদি প্যানেলের সাইড >600 মিমি হয়, তাহলে এটি মূল্যায়ন করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।

কাঁচামাল: FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ, কপার বেস, আল বেস, ইত্যাদি

পিসিবি বেধ: 0.2 ~ 4.0 মিমি (বেধ 0.2 মিমি বা 4 মিমি এর বেশি হলে প্রথমে এটি মূল্যায়ন করতে হবে)

PCB তামার বেধ: ভিতরের স্তর≤ 6 OZ (তবে তামার বেধ 4L এর জন্য ≥5 OZ, 6L এর জন্য ≥4OZ, 8L এবং তার উপরে ≥3OZ এর জন্য মূল্যায়ন করা হবে)
বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ মূল্যায়ন করা প্রয়োজন)

নম এবং মোচড় সহনশীলতা: 0.075%।

ন্যূনতম গর্ত আকার: 1) বোর্ড বেধ ≤2.0mm হলে, ন্যূনতম গর্ত আকার 0.20mm হয়.যদি বোর্ডের বেধ> 2.0 মিমি, ন্যূনতম গর্তের আকার: আকৃতির অনুপাত≤10 (ড্রিল বিটের জন্য)

2) যদি বোর্ডের বেধ≤0.8 মিমি, ন্যূনতম গর্তের আকার 0.10 মিমি হয়।যদি বোর্ড বেধ≤1.2 মিমি, মিন গর্ত আকার 0.15 মিমি হয়

সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, এবং গ্রাহকদের নির্দিষ্ট হিসাবে।

সিল্কস্ক্রিন রঙ: সাদা, কালো এবং গ্রাহকদের নির্দিষ্ট হিসাবে।

সারফেস সমাপ্ত: HASL, LF-HASL, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: আমরা এবং চীনের শেনজেনে পিসিবি কারখানা।আমরা স্বাধীন দ্রুত পালা প্রোটোটাইপ PCB উত্পাদন লাইন এবং ভর উত্পাদন লাইন আছে.

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলিকে কোনো তৃতীয় পক্ষের সাথে শেয়ার করব না।প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।কিন্তু আপনাকে আমাদের নমুনা PCB পাঠাতে হবে, আমরা PCB ডিজাইন ক্লোন করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?

উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড়ের জন্য দ্রুততম 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত ঘুরানোর জন্য দ্রুততম 48 ঘন্টা)

ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট শর্তাবলী গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি), লেটার অফ ক্রেডিট (এল/সি), পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মানের জন্য)
