অনমনীয় মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড FR4 94V0 ENIG সারফেস গ্রিন সোল্ডার মাস্ক
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি লেয়ার | ENIG সারফেস সহ 8L সবুজ পিসিবি | মার্টেরিয়াল | TG150 |
|---|---|---|---|
| পিসিবি পৃষ্ঠ | ইলেক্ট্রোলেস নিকেল ইমারসন গোল্ড/ENIG/ইমারসন গোল্ড | ঝাল মাস্ক | সবুজ |
| ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান | 4/4মিল | ক্ষুদ্রতম গর্ত | 0.25 মিমি |
| অ্যাপ্লিকেশন শিল্প নিয়ন্ত্রণ পণ্য | ডিজিটাল পণ্য | বিশেষ চাহিদা | IPC class3/রজন প্লাগড হোল এবং প্লেটিং ওভার |
| লক্ষণীয় করা | অনমনীয় মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ENIG সারফেস,94V0 অনমনীয় মুদ্রিত সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড অনমনীয় PCB রিজিড সার্কিট FR4 94V0 ENIG সারফেস এবং গ্রিন সোল্ডার মাস্ক সহ

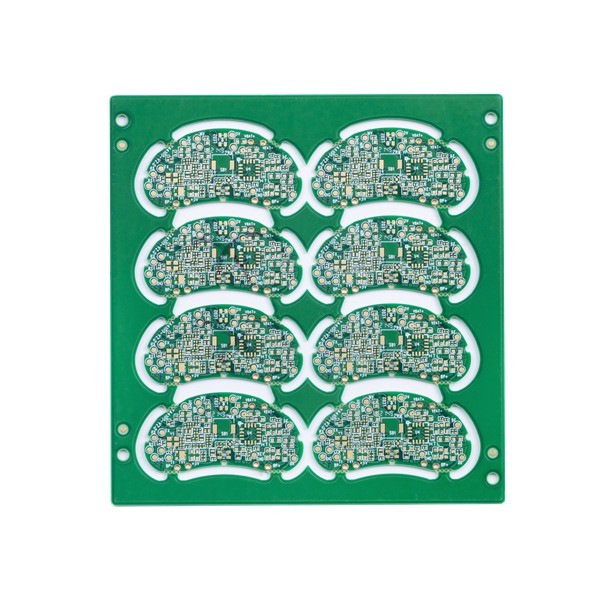

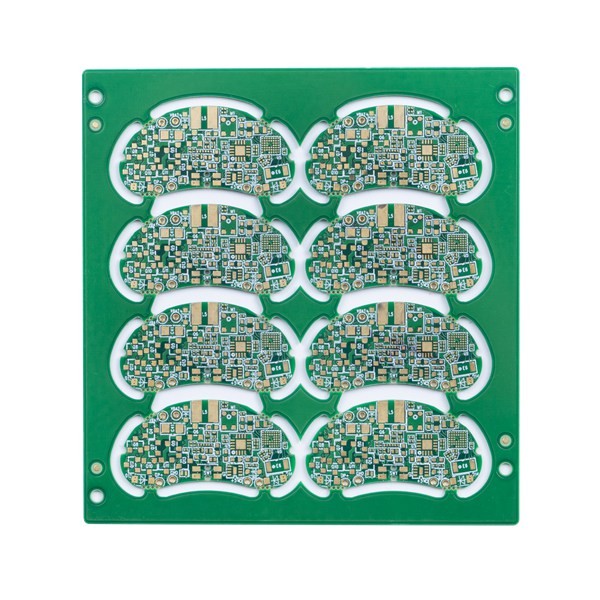

ENIG সারফেস সহ 8L সবুজ পিসিবি
অনমনীয় পিসিবি হল মুদ্রিত সার্কিট বোর্ডের একটি রূপ যা তাদের গঠনে শক্ত এবং অনমনীয়, এবং তাই এগুলি বাঁকানো বা বাঁকানো যায় না।এগুলি একটি সাবস্ট্রেট স্তর, একটি তামার স্তর, একটি সোল্ডার মাস্ক স্তর এবং একটি সিল্ক স্ক্রীন স্তর সহ বেশ কয়েকটি বিভিন্ন স্তর দিয়ে তৈরি, যা আঠালো এবং তাপের মাধ্যমে একসাথে যুক্ত হয়।
প্রিন্টেড সার্কিট বোর্ডে একক স্তর, ডবল লেয়ার এবং মাল্টিলেয়ার সার্কিট অন্তর্ভুক্ত, অনমনীয় PCB প্রয়োজনীয় প্রয়োজনীয়তার উপর নির্ভর করে এই ফর্মগুলির যে কোনও একটি গ্রহণ করতে পারে।যাইহোক, একবার তারা তৈরি করা হয়েছে তারা পরিবর্তন বা পরিবর্তন করা যাবে না.
অনমনীয় PCB-এর প্রয়োগ:
- কম্পিউটার এবং ল্যাপটপ
- টেলিযোগাযোগ যন্ত্রপাতি – মোবাইল ফোন, ট্যাবলেট এবং বিভিন্ন হ্যান্ড হেল্প ডিভাইস
- ফাইল সার্ভার এবং ডেটা স্টোরেজ
- সিগন্যাল ট্রান্সমিশন, সেল, স্মার্টফোন রিপিটার, জিপিএস
- স্যাটেলাইট
- চিকিৎসা সরঞ্জাম: পরীক্ষা, এক্স-রে, হার্ট মনিটর, ক্যাট স্ক্যান
- শিল্প - কারখানার যন্ত্রপাতি
- পারমাণবিক এবং পারমাণবিক সিস্টেম
- সামরিক ও প্রতিরক্ষা সরঞ্জাম
- স্বয়ংচালিত
- মহাকাশ
| সার্কিট বোর্ড স্তর গণনা: | 8L | সার্কিট বোর্ড কাঁচামাল: | FR4, TG150 |
| পুরু তামার স্তর: | 1/1/1/1/1/1/1/1OZ | বোর্ড বেধ: | 1.6 মিমি |
| ক্ষুদ্রতম গর্ত আকার: | 0.25 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 4/4মিল |
| সোল্ডার মাস্ক রঙ: | সবুজ | সিল্ক পর্দার রঙ: | সাদা |
| PCB পৃষ্ঠ সমাপ্ত: |
নিমজ্জন স্বর্ণ |
বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট |
| পিসিবি বোর্ডের আবেদন: |
শিল্প পণ্য |
||
| বিশেষ প্রয়োজনীয়তা অনুরোধ: | IPC class3/রজন প্লাগড হোল এবং প্লেটিং ওভার | ||
FAQ:
প্রশ্ন 1: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন ২.ফাইল ছাড়া অন্য কোন তথ্য কি দেওয়া উচিত?
উ: উদ্ধৃতির জন্য নিম্নলিখিত স্পেসিফিকেশন প্রয়োজন:
1) বেস উপাদান
2) বোর্ড বেধ:
3) তামার বেধ
4) পৃষ্ঠ চিকিত্সা:
5) সোল্ডার মাস্ক এবং সিল্কস্ক্রিনের রঙ
6) পরিমাণ
Q3.কোন PCB ফাইল/GBR ফাইল নেই, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
Q4.BOM কি?
উত্তর: BOM হল একটি সামগ্রীর বিল যা আপনার প্রকল্প তৈরি করতে প্রয়োজনীয় উপাদানগুলির তালিকা করে।BOM-এর মধ্যে অংশ নম্বর, ব্র্যান্ড, রেফারেন্স ডিজাইনার, পরিমাণ এবং অংশগুলির বিবরণ অন্তর্ভুক্ত রয়েছে যা একত্রিত করা প্রয়োজন।
প্রশ্ন 5.আপনার সার্কিট বোর্ড কোথায় তৈরি করা হয়?
উত্তর: চীন ভিত্তিক পেশাদার পিসিবি প্রস্তুতকারক হিসাবে, সমস্ত সার্কিট বোর্ড চীনে তৈরি করা হয়।
