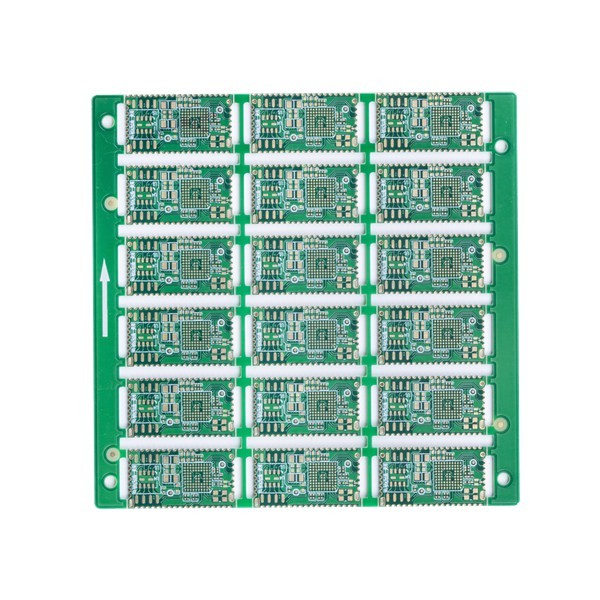

ছোট 8 লেয়ার প্রিন্টেড সার্কিট বোর্ড লং রাউটিং 2OZ মিন কপার ছোট গর্ত

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 8L প্রিন্টেড সার্কিট বোর্ড ছোট সার্কিট PCB লং রাউটিং 2OZ মিন কপার ছোট গর্ত

8 লেয়ার প্রিন্টেড সার্কিট বোর্ড

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।Huashengxin পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। আমরা নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করি (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।এবং আমাদের পণ্যগুলি যোগাযোগ শিল্প, পাওয়ার সাপ্লাই ডিভাইস, কম্পিউটার নেটওয়ার্ক থেকে মহাকাশ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে৷

সর্বাধিক ফিনিশ প্যানেলের আকার হল 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।

প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...

অন্ধ এবং চাপা গর্ত ল্যামিনেশন প্রেসের সময়: একই কোর ≤3 বার চাপুন (>3 বার পর্যালোচনা করতে হবে)

পিসিবি বেধের ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।

PCB তামার বেধের ক্ষমতা: ভিতরের স্তর≤ 6 OZ (কিন্তু তামার বেধ ≥5 OZ 4L এর জন্য, ≥4OZ 6L এর জন্য, ≥3OZ এর জন্য 8L এবং তার উপরে পর্যালোচনা করা হবে)

বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ পর্যালোচনা করতে হবে)

নম এবং টুইস্ট সহনশীলতা 0.075%।

ন্যূনতম গর্ত আকার: 1) যদি বোর্ড বেধ ≤2.0mm, ন্যূনতম গর্ত আকার 0.20mm.যদি বোর্ডের বেধ> 2.0 মিমি, ন্যূনতম গর্তের আকার: আকৃতির অনুপাত≤10 (ড্রিল বিটের জন্য)

2) যদি বোর্ড বেধ≤0.8 মিমি, মিন গর্ত আকার 0.10 মিমি।যদি বোর্ড বেধ≤1.2 মিমি, ন্যূনতম গর্ত আকার 0.15 মিমি

সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং আপনার অনুরোধ হিসাবে।

সিল্কস্ক্রিন রঙ: সাদা, কালো এবং আপনার অনুরোধ হিসাবে

সারফেস সমাপ্ত: HASL, LF-HASL, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।

FAQ:

প্রশ্ন 1: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন ২.ফাইল ছাড়া অন্য কোন তথ্য কি দেওয়া উচিত?

উ: উদ্ধৃতির জন্য নিম্নলিখিত স্পেসিফিকেশন প্রয়োজন:
1) বেস উপাদান
2) বোর্ড বেধ:
3) তামার বেধ
4) পৃষ্ঠ চিকিত্সা:
5) সোল্ডার মাস্ক এবং সিল্কস্ক্রিনের রঙ
6) পরিমাণ

Q3.কোন PCB ফাইল/GBR ফাইল নেই, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?

উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

Q4.BOM কি?

উত্তর: BOM হল একটি সামগ্রীর বিল যা আপনার প্রকল্প তৈরি করতে প্রয়োজনীয় উপাদানগুলির তালিকা করে।BOM-এর মধ্যে অংশ নম্বর, ব্র্যান্ড, রেফারেন্স ডিজাইনার, পরিমাণ এবং অংশগুলির বিবরণ অন্তর্ভুক্ত রয়েছে যা একত্রিত করা প্রয়োজন।

প্রশ্ন 5.আপনার সার্কিট বোর্ড কোথায় তৈরি করা হয়?

উত্তর: চীন ভিত্তিক পেশাদার পিসিবি প্রস্তুতকারক হিসাবে, সমস্ত সার্কিট বোর্ড চীনে তৈরি করা হয়।
