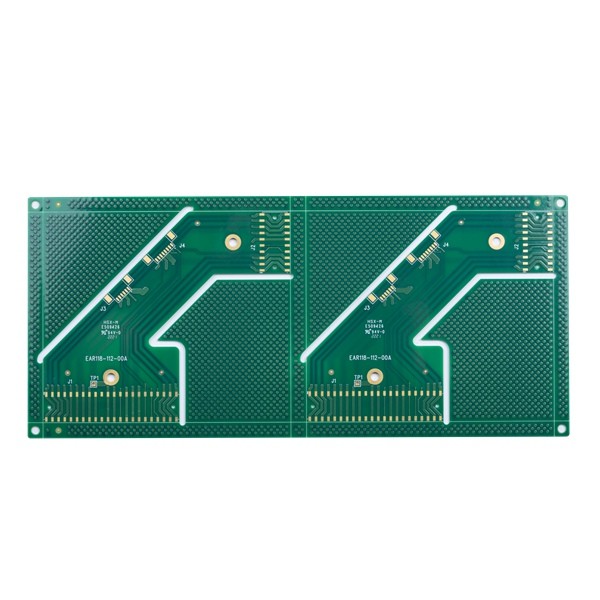

10L মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ইম্পিডেন্স কন্ট্রোল ইমরসন গোল্ড ENIG

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি লেয়ার | 10L মুদ্রিত সার্কিট বোর্ড ENIG | মার্টেরিয়াল | FR4, TG170 |
---|---|---|---|
পিসিবি পৃষ্ঠ | নিমজ্জন গোল্ড/ENIG | ঝাল মাস্ক | সবুজ |
ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান | 4/4মিল | ক্ষুদ্রতম গর্ত | 0.2 মিমি |
অ্যাপ্লিকেশন শিল্প নিয়ন্ত্রণ পণ্য | শিল্প নিয়ন্ত্রণ | বিশেষ চাহিদা | কপার ভরা/ইম্পিডেন্স কন্ট্রোল/প্রেস-ফিট হোলের মাধ্যমে |
লক্ষণীয় করা | 10L মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,4/4মিল মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,ENIG প্রিন্টেড সার্কিট বোর্ড |
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 10L PCB প্রতিবন্ধকতা নিয়ন্ত্রণ নিমজ্জন গোল্ড ENIG ইলেকট্রনিক সার্কিট বোর্ড
10L মুদ্রিত সার্কিট বোর্ড ENIG
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।
সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
PCB উপাদান: PI + FR4, FR4, রজার্স
PCB বেধ: 0.2~4.0mm(<0.2 mm,>4 mm পর্যালোচনা করতে হবে) (বোর্ড বেধ ≤ 0.6mm, HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)
ভিতরের এবং বাইরের বেস কপারের কপার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিন.গর্তের আকার: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um
সার্কিট বোর্ড স্তর গণনা: | 10L | সার্কিট বোর্ড কাঁচামাল: | FR4 TG170 IT180A |
পুরু তামার স্তর: | 1/1/1/1/1/1/1/1OZ | বোর্ড বেধ: | 1.6 মিমি |
ক্ষুদ্রতম গর্ত আকার: | 0.2 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 4/4মিল |
সোল্ডার মাস্ক রঙ: | সবুজ | সিল্ক পর্দার রঙ: | সাদা |
PCB পৃষ্ঠ সমাপ্ত: |
নিমজ্জন গোল্ড/ENIG |
বোর্ড প্রোফাইল: | রাউটিং এবং রাউটিং |
পিসিবি বোর্ডের আবেদন: | শিল্প নিয়ন্ত্রণ | ||
বিশেষ প্রয়োজনীয়তা অনুরোধ: | কপার ভরা/ইম্পিডেন্স কন্ট্রোল/প্রেস-ফিট হোলের মাধ্যমে |
FAQ:
প্রশ্ন 1: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন ২.ফাইল ছাড়া অন্য কোন তথ্য কি দেওয়া উচিত?
উ: উদ্ধৃতির জন্য নিম্নলিখিত স্পেসিফিকেশন প্রয়োজন:
1) বেস উপাদান
2) বোর্ড বেধ:
3) তামার বেধ
4) পৃষ্ঠ চিকিত্সা:
5) সোল্ডার মাস্ক এবং সিল্কস্ক্রিনের রঙ
6) পরিমাণ
Q3.কোন PCB ফাইল/GBR ফাইল নেই, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
Q4.BOM কি?
উত্তর: BOM হল একটি সামগ্রীর বিল যা আপনার প্রকল্প তৈরি করতে প্রয়োজনীয় উপাদানগুলির তালিকা করে।BOM-এর মধ্যে অংশ নম্বর, ব্র্যান্ড, রেফারেন্স ডিজাইনার, পরিমাণ এবং অংশগুলির বিবরণ অন্তর্ভুক্ত রয়েছে যা একত্রিত করা প্রয়োজন।
প্রশ্ন 5.আপনার সার্কিট বোর্ড কোথায় তৈরি করা হয়?
উত্তর: চীন ভিত্তিক পেশাদার পিসিবি প্রস্তুতকারক হিসাবে, সমস্ত সার্কিট বোর্ড চীনে তৈরি করা হয়।
