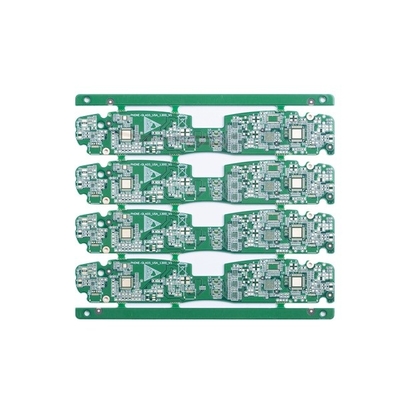

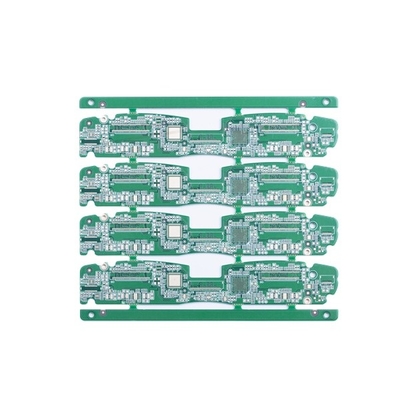

4 স্তর সবুজ প্রিন্টেড সার্কিট বোর্ড FR4 TG130 ছোট গর্ত আকার 25um

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ছোট গর্ত সাইজ 25um সোল্ডার মাস্ক পুরুত্ব হোল কপার প্রিন্টেড সার্কিট বোর্ডের প্রকার

4L সবুজ মুদ্রিত সার্কিট বোর্ড ছোট গর্ত আকার

Huashengxin সার্কিট লিমিটেড প্রিন্টেড সার্কিট বোর্ডগুলির জন্য একটি পেশাদার প্রস্তুতকারক, যা নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), এবং ছোট ভলিউম থেকে বড় আয়তনের PCB উত্পাদন পরিষেবা প্রদান করে।HSX-এর পণ্যগুলি একক স্তর থেকে বহুস্তর রিগডি প্রিন্টেড সার্কিট বোর্ড, এবং এছাড়াও IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড, অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি।

এটি 10,000 বর্গ মিটারের মোট উত্পাদন এলাকা কভার করে, মাসিক 5,000 টিরও বেশি PCB প্রকার উত্পাদন করে।HSX-এর পণ্যগুলি যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ক্ষেত্র সহ অনেক উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ-প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।

HSX কারখানার ক্ষমতার প্যানেলের আকার সর্বাধিক 740x500mm, কিন্তু যদি প্যানেলের আকার 600mm-এর চেয়ে বড় হয়, তাহলে প্রথমে এটি পর্যালোচনা করতে হবে।এবং ন্যূনতম প্যানেলের আকার যা আমরা পৌঁছাতে পারি তা হল 5*5 মিমি।

আমরা যে PCB বেধটি পূরণ করতে পারি তা হল 0.2mm থেকে 4.0mm পর্যন্ত।যদি বোর্ডের বেধ 0.2 মিমি থেকে কম বা 4 মিমি-এর বেশি হয়, তাহলে প্রথমে বোর্ডটিকে মূল্যায়ন করতে হবে।(পিএস। যখন বোর্ডের পুরুত্ব 0.6 মিমি সমান বা কম হয়, তখন এটি HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)

ভিতরের এবং বাইরের স্তরের বেস কপার বেধ সবচেয়ে ছোট 0.3/0.5oz, এবং সর্বোচ্চ 3oz।

0.15 মিমি হল কারখানার ন্যূনতম গর্তের আকারের ক্ষমতা, যখন গর্তের আকার 0.15 মিমি থেকে ছোট হয়, প্রথমে বোর্ডটিকে পর্যালোচনা করতে হবে।

সোল্ডার রেজিস্টের রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট ব্ল্যাক, হলুদ, লাল, সাদা এবং গ্রাহকের নির্দেশ অনুযায়ী।

পায়ের রং সাদা, কালো এবং গ্রাহকের নির্দিষ্ট হিসাবে অন্তর্ভুক্ত।

FAQ:

প্রশ্ন 1: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন ২.ফাইল ছাড়া অন্য কোন তথ্য কি দেওয়া উচিত?

উ: উদ্ধৃতির জন্য নিম্নলিখিত স্পেসিফিকেশন প্রয়োজন:
1) বেস উপাদান
2) বোর্ড বেধ:
3) তামার বেধ
4) পৃষ্ঠ চিকিত্সা:
5) সোল্ডার মাস্ক এবং সিল্কস্ক্রিনের রঙ
6) পরিমাণ

Q3.কোন PCB ফাইল/GBR ফাইল নেই, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?

উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

Q4.BOM কি?

উত্তর: BOM হল একটি সামগ্রীর বিল যা আপনার প্রকল্প তৈরি করতে প্রয়োজনীয় উপাদানগুলির তালিকা করে।BOM-এর মধ্যে অংশ নম্বর, ব্র্যান্ড, রেফারেন্স ডিজাইনার, পরিমাণ এবং অংশগুলির বিবরণ অন্তর্ভুক্ত রয়েছে যা একত্রিত করা প্রয়োজন।

প্রশ্ন 5.আপনার সার্কিট বোর্ড কোথায় তৈরি করা হয়?

উত্তর: চীন ভিত্তিক পেশাদার পিসিবি প্রস্তুতকারক হিসাবে, সমস্ত সার্কিট বোর্ড চীনে তৈরি করা হয়।
