সবুজ 8 লেয়ার প্রিন্টেড সার্কিট বোর্ড প্রতিবন্ধকতা নিয়ন্ত্রণ ছোট লাইন স্পেস গ্যাপ

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 8 লেয়ারের সবুজ পিসিবি প্রতিবন্ধকতা নিয়ন্ত্রণ ছোট লাইন স্পেস এবং ফাঁক প্রতিবন্ধকতা নিয়ন্ত্রণ

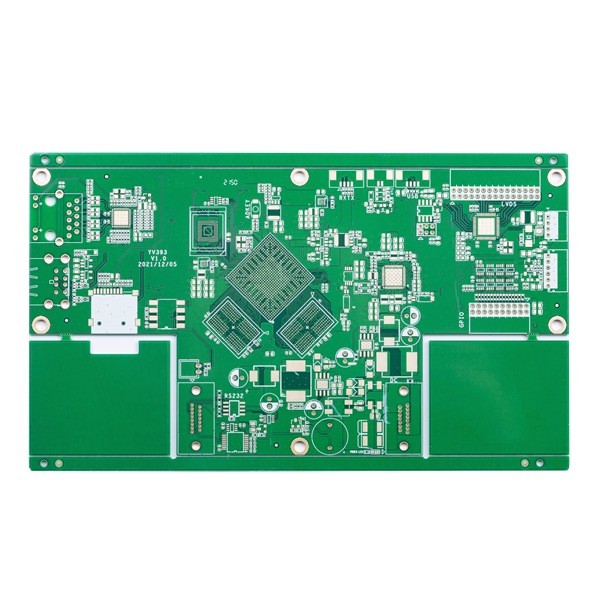

প্রতিবন্ধকতা নিয়ন্ত্রণ সহ 8 স্তর সবুজ PCB

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।HSX সার্কিট নমনীয় দ্রুত মোড় উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন প্রদান করে।এর পণ্যগুলি 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে।

এর পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদি।

সর্বোচ্চ স্তর: 32 স্তর (যদি 20 স্তরের বেশি হয়, সক্ষমতা পর্যালোচনা করতে হবে)

সর্বাধিক ফিনিশ প্যানেলের আকার: 740*500 MM (যদি 600 MM এর চেয়ে বড়, ক্ষমতা পর্যালোচনা করতে হবে)

ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
কাঁচামাল: PI + FR4, FR4, রজার্স, এআই এবং আরও অনেক কিছু
PCB সমাপ্ত বোর্ড বেধ: 0.2 ~ 4.0 মিমি (যদি 0.2 মিমি এর কম, বা 4 মিমি এর বেশি পর্যালোচনা করা প্রয়োজন) (যদি বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করা যাবে না)

ভিতরের এবং বাইরের বেস কপারের কপার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

সমাপ্ত বাইরের তামা: 6oz

নম এবং মোচড়: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি সক্ষমতা পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/পাঞ্চিং/ভি-কাট

সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um

সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক প্লাগড হোল: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আরও অনেক কিছু

পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um

FAQ:

প্রশ্ন ১.আপনার PCBs RoHS অনুগত?

উঃ হ্যাঁ।আমরা RoHs কমপ্লায়েন্ট।

প্রশ্ন ২.আমি কিভাবে আমার অর্ডার ট্র্যাক করব?

উত্তর: আপনার অর্ডার পাঠানো হয়ে গেলে আপনার বিক্রয় প্রতিনিধি ট্র্যাকিং প্রদান করবে।

Q3.আপনি কি ধরনের PCB প্রদান করেন?

উত্তর: আমরা একক/ডাবল-পার্শ্বযুক্ত FR-4 বোর্ড, মাল্টি-লেয়ার বোর্ড, অ্যালুমিনিয়াম বোর্ড, HDI, তামা ভিত্তিক বোর্ড এবং PCB সমাবেশের মতো বিস্তৃত PCB সেগমেন্টে বিশেষজ্ঞ।

প্র4. টার্ন-কি অর্ডারের জন্য ন্যূনতম অর্ডারের আকার আছে কি?

উত্তরঃ না। আপনার অর্ডারের আকারের উপর আমাদের কোন সীমাবদ্ধতা নেই;যাইহোক, বড় অর্ডার আরো সাশ্রয়ী হয়.

প্র5.ডব্লিউহ্যাট ফাইল আমরা অফার করা উচিত?

A: PCB: Gerber ফাইল ভালো, ( Protel, power pcb, PADs ফাইল), PCBA: Gerber ফাইল এবং BOM তালিকা।
