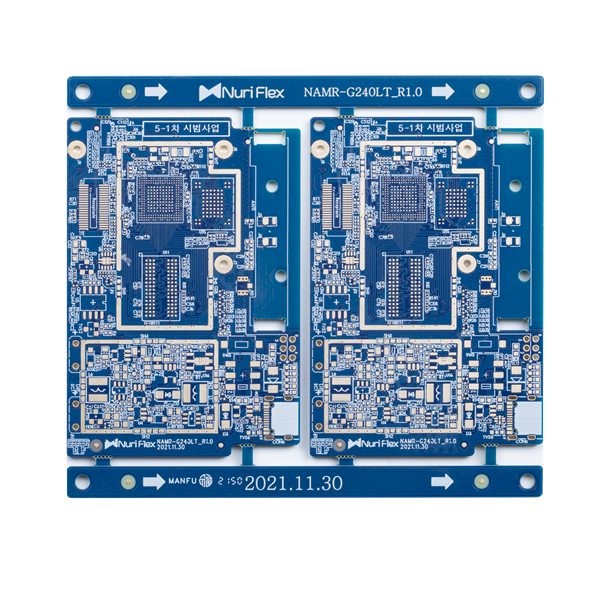

ইম্পিডেন্স কন্ট্রোল 6 লেয়ার সার্কিট বোর্ড FR4 TG135 ছোট লাইন স্পেস গ্যাপ

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 6 লেয়ার প্রিন্টেড সার্কিট বোর্ড ছোট লাইন স্পেস এবং গ্যাপ প্রতিবন্ধকতা নিয়ন্ত্রণ

ছোট লাইন স্পেস এবং ফাঁক সহ 6 স্তরের অনমনীয় PCB

HSX সার্কিট একক স্তর থেকে 32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড থেকে মাসিক 5,000 পিসিবি পণ্যগুলিকে কভার করে৷আমরা নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম PCB উত্পাদন প্রদান করি।

পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদি।

সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তরের সক্ষমতা পর্যালোচনা করতে হবে)

সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM সক্ষমতা পর্যালোচনা করতে হবে)

ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি

কাঁচামাল: PI + FR4, FR4, রজার্স, এআই এবং আরও অনেক কিছু

PCB সমাপ্ত বোর্ড বেধ: 0.2 ~ 4.0mm(＜0.2 মিমি,＞ 4 মিমি পর্যালোচনা করতে হবে) (বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করবেন না)

ভিতরের এবং বাইরের বেস কপারের কপার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

সমাপ্ত বাইরের তামা: 6oz

নম এবং মোচড়: 0.075%

মিnগর্তের আকার: 0.15 মিমি (＜0.15 মিমি সক্ষমতা পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল: 0.08-0.10MM

PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)

পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং

সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um

সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক প্লাগড হোল: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ:সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, এবং তাই

পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আরও অনেক কিছু

পিলযোগ্য মুখোশের বেধ: 500-1000um

OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um
