ইমারসন গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 4 লেয়ার PCB 0.15mm হোল

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 135285
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L এর জন্য দ্রুততম 24H
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি লেয়ার 4 স্তর অনমনীয় মুদ্রিত সার্কিট বোর্ড মার্টেরিয়াল FR4 TG150
পিসিবি পৃষ্ঠ নিমজ্জন স্বর্ণ ঝাল মাস্ক সবুজ
ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান 3/3মিল ক্ষুদ্রতম গর্ত 0.15 মিমি
আবেদন যোগাযোগ অগ্রজ সময় 2L এবং 4L এর জন্য দ্রুততম 24H
লক্ষণীয় করা

4 লেয়ার মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

,

ইমারসন গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

,

0.15 মিমি 4 লেয়ার পিসিবি

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 4 লেয়ার পিসিবি প্রধান মুদ্রিত সার্কিট বোর্ড ছোট মুদ্রিত সার্কিট বোর্ড



4 স্তর অনমনীয় মুদ্রিত সার্কিট বোর্ড



HSX সার্কিট একক স্তর থেকে 32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড থেকে মাসিক 5,000 পিসিবি পণ্যগুলিকে কভার করে৷আমরা নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম PCB উত্পাদন প্রদান করি।



যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ-প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।



সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)



সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)



ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি


পিসিবি উপাদান: PI + FR4, FR4, রজার্স...


পিসিবি বেধ: 0.2 ~ 4.0 মিমি (<0.2 মিমি,> 4 মিমি পর্যালোচনা করতে হবে) (বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করবেন না)



ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz



নম এবং মোচড়: 0.075%



মিnগর্তের আকার: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)



HDI মিন ড্রিল হোল: 0.08-0.10MM


PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)


পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং



সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um



সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল



সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি



সোল্ডার মাস্কের রঙ:সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি


পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে



পিলযোগ্য মুখোশের বেধ: 500-1000um


OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um



পিসিবি লেয়ার 4L পিসিবি উপাদান FR4
তামার বেধ 1/1/1/1OZ পিসিবি বেধ 1.0MM
মিন.গর্তের আকার 0.15 মিমি ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: 3/3মিল
পিসিবি সোল্ডার মাস্ক সবুজ পিসিবি সিল্কস্ক্রিন সাদা
PCB পৃষ্ঠ সমাপ্ত নিমজ্জন স্বর্ণ পিসিবি রূপরেখা রাউটিং/ভি-কাট
আবেদন যোগাযোগ
বিশেষ প্রয়োজন: ছোট লাইন স্পেস এবং ফাঁক: 3/3মিল/মিনিট।গর্ত আকার 0.15mm/প্রতিবন্ধকতা নিয়ন্ত্রণ//রজন ভরা এবং উপর ধাতুপট্টাবৃত

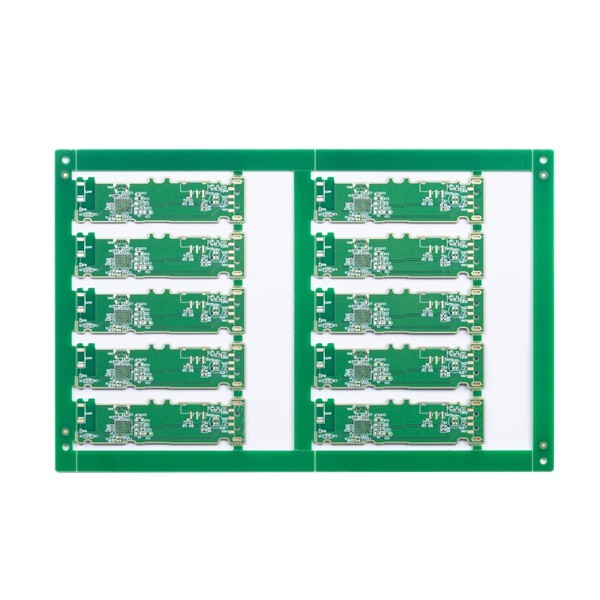

ইমারসন গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 4 লেয়ার PCB 0.15mm হোল 0

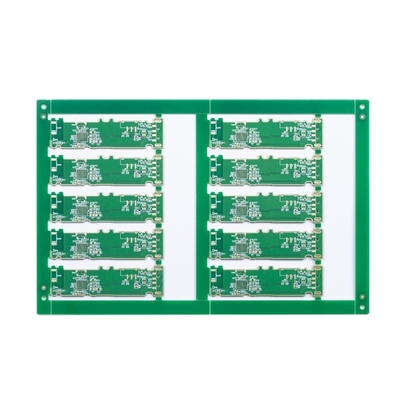

ইমারসন গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 4 লেয়ার PCB 0.15mm হোল 1

FAQ:
প্রশ্ন 1: আপনি কি পিসিবি অ্যাসেম্বলি পরিষেবা এবং উপাদান সোর্সিং সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।



প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
