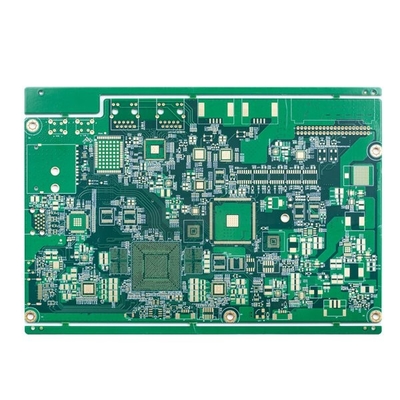

ইমারসন গোল্ড 2u 10 লেয়ার প্রিন্টেড সার্কিট বোর্ড FR4 TG170 মার্টেরিয়াল রজন প্লাগড হোল
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি লেয়ার | 10 লেয়ার PCB রজন প্লাগড হোল বোর্ড | মার্টেরিয়াল | FR4 TG170 |
|---|---|---|---|
| পিসিবি পৃষ্ঠ | নিমজ্জন গোল্ড 2u | ঝাল মাস্ক | TAIYO সবুজ উভয় পক্ষের |
| আবেদন | ডিজিটাল পণ্য | অগ্রজ সময় | 2L এবং 4L এর জন্য দ্রুততম 24H |
| লক্ষণীয় করা | TG170 10 লেয়ার প্রিন্টেড সার্কিট বোর্ড,FR4 10 লেয়ার প্রিন্টেড সার্কিট বোর্ড,রজন প্লাগড হোল 10 লেয়ার পিসিবি |
||
পণ্যের বর্ণনা
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 10L বোর্ড রজন প্লাগড হোল বোর্ড প্রতিবন্ধকতা নিয়ন্ত্রণ ছোট BGA
10 লেয়ার PCB রজন প্লাগড হোল বোর্ড
সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
PCB উপাদান: PI + FR4, FR4, রজার্স
পিসিবি বেধ: 0.2 ~ 4.0 মিমি (＜0.2 মিমি,＞ 4 মিমি পর্যালোচনা করতে হবে) (বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করবেন না)
ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিnগর্তের আকার: 0.15 মিমি (＜0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ:সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um
| সার্কিট বোর্ড স্তর গণনা: | 10 এল | সার্কিট বোর্ড স্তরিত: | FR4 TG170 |
| পুরু তামার স্তর: | বাইরের 1oz ভিতরের 1oz | বোর্ড বেধ: | 1.6 মিমি |
| ক্ষুদ্রতম গর্ত আকার: | 0.20 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 4/4মিল |
| সোল্ডার মাস্ক রঙ: | তাইয়ো সবুজ | সিল্ক পর্দার রঙ: | সাদা |
| PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | রাউটিং |
| পিসিবি বোর্ডের আবেদন: | ডিজিটাল পণ্য | ||
| বিশেষ প্রয়োজনীয়তা অনুরোধ: | প্রতিবন্ধকতা নিয়ন্ত্রণ/রজন ভরা এবং ধাতুপট্টাবৃত উপর/0.25mm BGA | ||
FAQ:
প্রশ্ন 1: আপনার সর্বনিম্ন অর্ডার পরিমাণ কি?
উত্তর: কোন MOQ নেই। পরিমাণ শুধুমাত্র দামকে প্রভাবিত করবে।RFQ জন্য আমাদের সাথে যোগাযোগ করুন.
প্রশ্ন 2: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
প্রশ্ন 3: আপনার পিসিবি কারখানার উত্পাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।
প্রশ্ন 4: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
