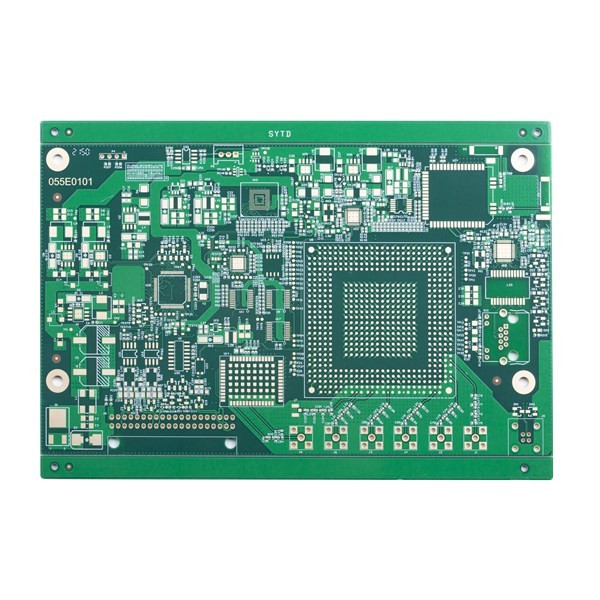

TG170 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 8L বোর্ড ছোট লাইন স্পেস প্রতিবন্ধকতা নিয়ন্ত্রণ

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি লেয়ার | ছোট লাইন স্পেস সহ 8 স্তরের পিসিবি | মার্টেরিয়াল | FR4, TG170 |
---|---|---|---|
পিসিবি পৃষ্ঠ | নিমজ্জন স্বর্ণ | ঝাল মাস্ক | ডাবল সাইডের জন্য সবুজ রঙ |
আবেদন | ডিজিটাল ইলেকট্রনিক | অগ্রজ সময় | 2L এবং 4L এর জন্য দ্রুততম 24H |
লক্ষণীয় করা | মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড TG170,মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 8L,ইমারসন গোল্ড 8 লেয়ার পিসিবি |
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 10L বোর্ড ছোট লাইন স্পেস ইম্পিডেন্স কন্ট্রোল TG170 মাল্টিলেয়ার সার্কিট বোর্ড
ছোট লাইন স্পেস সহ 8 লেয়ার পিসিবি
সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
PCB উপাদান: PI + FR4, FR4, রজার্স
পিসিবি বেধ: 0.2 ~ 4.0 মিমি (<0.2 মিমি,> 4 মিমি পর্যালোচনা করতে হবে) (বোর্ডের বেধ ≤ 0.6 মিমি, HASL পৃষ্ঠের জন্য আবেদন করবেন না)
ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিnগর্তের আকার: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ:সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um
সার্কিট বোর্ড স্তর গণনা: | 8L | সার্কিট বোর্ড স্তরিত: | FR4 TG180 |
পুরু তামার স্তর: | 1/1/1/2/2/1/1/1oz | বোর্ড বেধ: | 1.6 মিমি |
ক্ষুদ্রতম গর্ত আকার: | 0.20 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 3/3মিল |
সোল্ডার মাস্ক রঙ: | সবুজ | সিল্ক পর্দার রঙ: | সাদা |
PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট/পাঞ্চিং |
পিসিবি বোর্ডের আবেদন: | ডিজিটাল পণ্য | ||
বিশেষ প্রয়োজনীয়তা অনুরোধ: | ছোট লাইন স্পেস এবং ফাঁক: 3/3mil//প্রতিবন্ধকতা নিয়ন্ত্রণ/BGA |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
