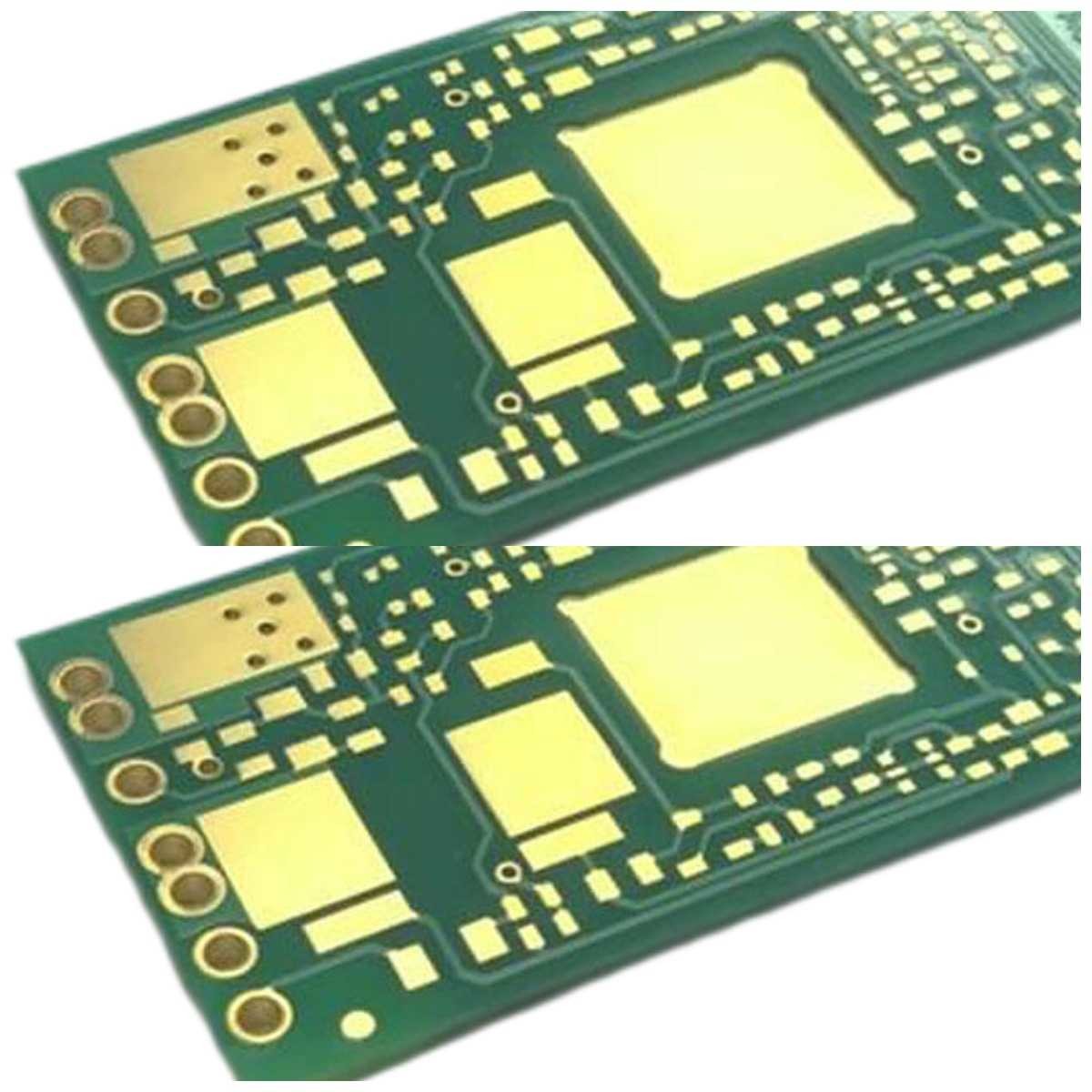

গ্রীন সোল্ডার মাস্ক কপার পিসিবি বোর্ড 1OZ ইমারসন গোল্ড ISO9001

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | কপার কোর সবুজ পিসিবি বোর্ড | মার্টেরিয়াল | কপার FR4 |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ | বোর্ডের বেধ | 2.0MM |
তামার বেধ | 1/1oz | ঝাল মাস্ক | সবুজ |
প্রোফাইল | রাউটিং | অ্যাপ্লিকেশন যোগাযোগ পণ্য | পাওয়ার সাপ্লাই ডিভাইস |
লক্ষণীয় করা | ISO9001 কপার PCB বোর্ড,1OZ কপার PCB বোর্ড,ISO9001 1 oz তামা পিসিবি |
গ্রীন সোল্ডার মাস্ক কপার পিসিবি বোর্ড 1OZ ইমারসন গোল্ড ISO9001
কপার পিসিবি বোর্ড কপার কোর পিসিবি গ্রিন সোল্ডার মাস্ক পাওয়ার সাপ্লাই ইলেকট্রিক কপার ভিত্তিক পিসিবি
কপার কোর সবুজ পিসিবি বোর্ড
তামা-ভিত্তিক PCB বা তামার কোর PCB হল একটি ধাতব কোর PCB যা তামাকে ভিত্তি উপাদান হিসাবে ব্যবহার করে।সমস্ত ধাতব কোর PCB-এর মতো, এটিরও তিনটি প্রধান স্তর রয়েছে।উপরের স্তরটি তামা দিয়ে তৈরি, যা উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগের জন্য দায়ী।এই স্তরটি সব ধরনের PCB-তে মানসম্মত।দ্বিতীয় স্তরটি হল অস্তরক স্তর যা উপরের স্তর থেকে ভিত্তি স্তরে কারেন্টকে বাধা দেয়।যদিও এই স্তরটি বৈদ্যুতিকভাবে একটি অন্তরক, এটি তাপের একটি ভাল পরিবাহী।এটি উপাদান দ্বারা উত্পাদিত তাপ স্থানান্তর করে এবং তাপ অপচয়ে সহায়তা করে।PCB এর নীচের স্তরটি তামা, তাই এটি একটি তামার কোর PCB।
তামা-ভিত্তিক PCB সমস্ত-ধাতু কোর PCB-গুলির মধ্যে সেরা কর্মক্ষমতা প্রদান করে।এই PCBগুলি উচ্চ-ফ্রিকোয়েন্সি সার্কিট এবং উচ্চ-তাপমাত্রার ভিন্নতা সহ বিশেষ উদ্দেশ্যে ব্যবহার করা হয়।তারা লোহা এবং অ্যালুমিনিয়াম কোর PCBs থেকে ভাল তাপ নষ্ট করতে পারে।
আইটেম | সামর্থ্য |
বোর্ড শ্রেণীবিভাগ | কপার বেস, সিরামিক বেস, কপার-ক্ল্যাড |
উপাদান | তামা, FR4 |
সারফেস ট্রিটমেন্ট | HASL/ENIG/OSP/সিলভার |
স্তর গণনা | একক-পার্শ্বযুক্ত মুদ্রিত বোর্ড/ডবল-পার্শ্বযুক্ত মুদ্রিত বোর্ড |
সর্বোচ্চ বোর্ডের আকার | 1200 মিমি * 480 মিমি |
ন্যূনতম বোর্ডের আকার | 5 মিমি * 5 মিমি |
ট্রেস প্রস্থ/স্পেস | 0.1 মিমি/0.1 মিমি |
বোর্ডের বেধ | 0.5 মিমি-5.0 মিমি |
তামার পুরুত্ব | 35um/70um/105um/140um/175um/210um |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন অনুসন্ধান থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।
প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
