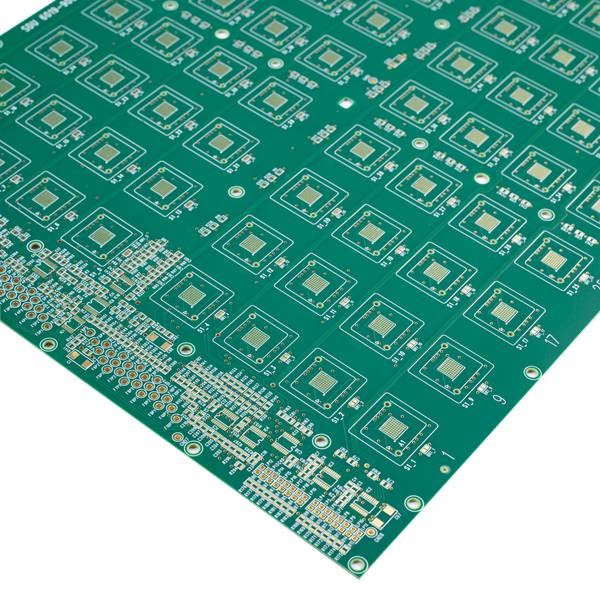

2.0 মিমি ডাবল সাইডেড কপার PCB বোর্ড গ্রিন সোল্ডার মাস্ক ইমারসন গোল্ড

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | ডাবল সাইডেড কপার ক্ল্যাব সবুজ প্রিন্টেড সার্কিট বোর্ড | মার্টেরিয়াল | কপার FR4 |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ | বোর্ডের বেধ | 2.0MM |
তামার বেধ | 1/1 OZ | ঝাল মাস্ক | সবুজ |
প্রোফাইল | রাউটিং | অ্যাপ্লিকেশন যোগাযোগ পণ্য | পাওয়ার সাপ্লাই ডিভাইস |
লক্ষণীয় করা | 2.0 মিমি কপার পিসিবি বোর্ড,2.0 মিমি কপার সার্কিট বোর্ড,ওডিএম কপার পিসিবি বোর্ড |
2.0 মিমি ডাবল সাইডেড কপার PCB বোর্ড গ্রিন সোল্ডার মাস্ক ইমারসন গোল্ড
কপার পিসিবি বোর্ড ডাবল সাইডেড কপার ক্ল্যাব গ্রিন প্রিন্টেড সার্কিট বোর্ড ডাবল লেয়ার বোর্ড গ্রিন সোল্ডার মাস্ক
ডাবল সাইডেড কপার ক্ল্যাব সবুজ প্রিন্টেড সার্কিট বোর্ড
একটি তামা পরিহিত PCB হল এক প্রকার PCB যা একটি তামা পরিহিত ল্যামিনেট বৈশিষ্ট্যযুক্ত।এই ল্যামিনেট হল একটি PCB সাবস্ট্রেট যা PCB উত্পাদন শিল্পে গুরুত্বপূর্ণ ভূমিকা পালন করছে।একটি তামা পরিহিত বোর্ড PCB শিল্পে সাধারণ।কারণ এটি দুর্দান্ত বৈশিষ্ট্যগুলি অফার করে।এটিতে একাধিক স্তর রয়েছে যার মধ্যে একটি তামার স্তর বা ভিত্তি, একটি অন্তরক স্তর এবং সর্বশেষে, তামার সার্কিট স্তর রয়েছে।
PCB-এর জন্য কপার পরিহিত ল্যামিনেট ডিজাইনারদের ক্ষমতা এবং গ্রাউন্ড প্লেন হিসাবে কাজ করে তামার ফয়েলের মধ্যে ধ্রুবক দূরত্বের সুবিধা নিতে দেয়।একটি সিস্টেমে শক্তি বিতরণ করার সময়, এই বিন্যাসটি দুটি প্লেনের মধ্যে আবেশ কমিয়ে মডেল অনুরণনকে হ্রাস করে।এটি শুধুমাত্র সিস্টেমের প্রতিবন্ধকতা হ্রাস করে না, তবে প্রয়োজনীয় ফিল্টার ক্যাপাসিটারের পরিমাণও হ্রাস করে।
আইটেম | সামর্থ্য |
বোর্ড শ্রেণীবিভাগ | কপার বেস, সিরামিক বেস, কপার-ক্ল্যাড |
উপাদান | তামা, FR4 |
সারফেস ট্রিটমেন্ট | HASL/ENIG/OSP/সিলভার |
স্তর গণনা | একক-পার্শ্বযুক্ত মুদ্রিত বোর্ড/ডবল-পার্শ্বযুক্ত মুদ্রিত বোর্ড |
সর্বোচ্চ বোর্ডের আকার | 1200 মিমি * 480 মিমি |
ন্যূনতম বোর্ডের আকার | 5 মিমি * 5 মিমি |
ট্রেস প্রস্থ/স্পেস | 0.1 মিমি/0.1 মিমি |
বোর্ডের বেধ | 0.5 মিমি-5.0 মিমি |
তামার পুরুত্ব | 35um/70um/105um/140um/175um/210um |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
