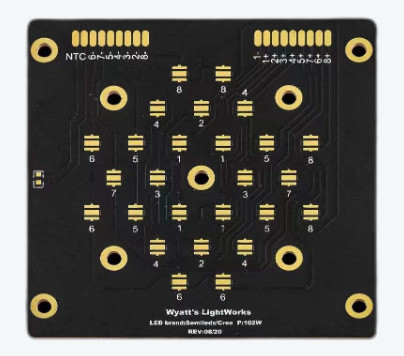

কালো সোল্ডার মাস্ক কপার ভিত্তিক PCB FR4 নিমজ্জন স্বর্ণ 1 Oz Pcb 2mm

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 1642062577
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম 2L কপার কোর কালো PCB বোর্ড মার্টেরিয়াল কপার FR4
সারফেস শেষ নিমজ্জন স্বর্ণ বোর্ডের বেধ 2.0MM
তামার বেধ 1/1 OZ ঝাল মাস্ক কালো
প্রোফাইল রাউটিং অ্যাপ্লিকেশন যোগাযোগ পণ্য পাওয়ার সাপ্লাই ডিভাইস
লক্ষণীয় করা

ODM কপার ভিত্তিক PCB

,

2mm কপার ভিত্তিক PCB

,

2mm 1 Oz Pcb

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

কালো সোল্ডার মাস্ক কপার ভিত্তিক PCB FR4 নিমজ্জন স্বর্ণ 1 Oz Pcb 2mm



কপার পিসিবি বোর্ড ব্ল্যাক সোল্ডার মাস্ক পিসিবি কপার ক্ল্যাড লেমিনেট কপার কোর পিসিবি ম্যানুফ্যাকচারিং পিসিবি সরবরাহকারী



2L কপার কোর কালো PCB বোর্ড



তামা-ভিত্তিক PCB বা তামার কোর PCB হল একটি ধাতব কোর PCB যা তামাকে ভিত্তি উপাদান হিসাবে ব্যবহার করে।সমস্ত ধাতব কোর PCB-এর মতো, এটিরও তিনটি প্রধান স্তর রয়েছে।উপরের স্তরটি তামা দিয়ে তৈরি, যা উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগের জন্য দায়ী।এই স্তরটি সব ধরনের PCB-তে মানসম্মত।দ্বিতীয় স্তরটি হল অস্তরক স্তর যা উপরের স্তর থেকে ভিত্তি স্তরে কারেন্টকে বাধা দেয়।যদিও এই স্তরটি বৈদ্যুতিকভাবে একটি নিরোধক, এটি তাপের একটি ভাল পরিবাহী।এটি উপাদান দ্বারা উত্পাদিত তাপ স্থানান্তর করে এবং তাপ অপচয়ে সহায়তা করে।PCB এর নীচের স্তরটি তামা, তাই এটি একটি তামার কোর PCB।



তামা-ভিত্তিক PCB সমস্ত-ধাতু কোর PCB-গুলির মধ্যে সেরা কর্মক্ষমতা প্রদান করে।এই PCBগুলি উচ্চ-ফ্রিকোয়েন্সি সার্কিট এবং উচ্চ-তাপমাত্রার ভিন্নতা সহ বিশেষ উদ্দেশ্যে ব্যবহার করা হয়।তারা লোহা এবং অ্যালুমিনিয়াম কোর PCBs থেকে ভাল তাপ নষ্ট করতে পারে।



আইটেম সামর্থ্য
বোর্ড শ্রেণীবিভাগ কপার বেস, সিরামিক বেস, কপার-ক্ল্যাড
উপাদান তামা, FR4
সারফেস ট্রিটমেন্ট HASL/ENIG/OSP/সিলভার
স্তর গণনা একক-পার্শ্বযুক্ত মুদ্রিত বোর্ড/ডবল-পার্শ্বযুক্ত মুদ্রিত বোর্ড
সর্বোচ্চ বোর্ডের আকার 1200 মিমি * 480 মিমি
ন্যূনতম বোর্ডের আকার 5 মিমি * 5 মিমি
ট্রেস প্রস্থ/স্পেস 0.1 মিমি/0.1 মিমি
বোর্ডের বেধ 0.5 মিমি-5.0 মিমি
তামার পুরুত্ব 35um/70um/105um/140um/175um/210um

















































কালো সোল্ডার মাস্ক কপার ভিত্তিক PCB FR4 নিমজ্জন স্বর্ণ 1 Oz Pcb 2mm 0



FAQ:


প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।



প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
