ব্ল্যাক সোল্ডার রেজিস্ট্যান্স কপার ক্ল্যাড PCB বোর্ড 2OZ 2.0mm একক পার্শ্বযুক্ত

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 1642062709
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম কপার ক্ল্যাব ব্ল্যাক প্রিন্টেড সার্কিট বোর্ড মার্টেরিয়াল কপার FR4
সারফেস শেষ নিমজ্জন স্বর্ণ বোর্ডের বেধ 2.0MM
তামার বেধ 2/2OZ ঝাল মাস্ক কালো
প্রোফাইল রাউটিং অ্যাপ্লিকেশন যোগাযোগ পণ্য পাওয়ার সাপ্লাই ডিভাইস
লক্ষণীয় করা

2.0mm কপার ক্ল্যাড PCB বোর্ড

,

2OZ কপার ক্ল্যাড PCB বোর্ড

,

2OZ কপার সার্কিট বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

ব্ল্যাক সোল্ডার রেজিস্ট্যান্স কপার ক্ল্যাড PCB বোর্ড 2OZ 2.0mm একক পার্শ্বযুক্ত



কপার PCB বোর্ড কপার ক্ল্যাব ব্ল্যাক প্রিন্টেড সার্কিট বোর্ড ব্ল্যাক সোল্ডার রেজিস্ট্যান্স পাওয়ার ইলেকট্রিক্স



কপার ক্ল্যাব ব্ল্যাক প্রিন্টেড সার্কিট বোর্ড



তামা-ভিত্তিক PCB বা তামার কোর PCB হল একটি ধাতব কোর PCB যা তামাকে ভিত্তি উপাদান হিসাবে ব্যবহার করে।সমস্ত ধাতব কোর PCB-এর মতো, এটিরও তিনটি প্রধান স্তর রয়েছে।উপরের স্তরটি তামা দিয়ে তৈরি, যা উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগের জন্য দায়ী।এই স্তরটি সব ধরনের PCB-তে মানসম্মত।দ্বিতীয় স্তরটি হল অস্তরক স্তর যা উপরের স্তর থেকে ভিত্তি স্তরে কারেন্টকে বাধা দেয়।যদিও এই স্তরটি বৈদ্যুতিকভাবে একটি অন্তরক, এটি তাপের একটি ভাল পরিবাহী।এটি উপাদান দ্বারা উত্পাদিত তাপ স্থানান্তর করে এবং তাপ অপচয়ে সহায়তা করে।PCB এর নীচের স্তরটি তামা, তাই এটি একটি তামার কোর PCB।



তামা-ভিত্তিক PCB সমস্ত-ধাতু কোর PCB-গুলির মধ্যে সেরা কর্মক্ষমতা প্রদান করে।এই PCBগুলি উচ্চ-ফ্রিকোয়েন্সি সার্কিট এবং উচ্চ-তাপমাত্রার ভিন্নতা সহ বিশেষ উদ্দেশ্যে ব্যবহার করা হয়।তারা লোহা এবং অ্যালুমিনিয়াম কোর PCBs থেকে ভাল তাপ নষ্ট করতে পারে।



আইটেম সামর্থ্য
বোর্ড শ্রেণীবিভাগ কপার বেস, সিরামিক বেস, কপার-ক্ল্যাড
উপাদান তামা, FR4
সারফেস ট্রিটমেন্ট HASL/ENIG/OSP/সিলভার
স্তর গণনা একক-পার্শ্বযুক্ত মুদ্রিত বোর্ড/ডবল-পার্শ্বযুক্ত মুদ্রিত বোর্ড
সর্বোচ্চ বোর্ডের আকার 1200 মিমি * 480 মিমি
ন্যূনতম বোর্ডের আকার 5 মিমি * 5 মিমি
ট্রেস প্রস্থ/স্পেস 0.1 মিমি/0.1 মিমি
বোর্ডের বেধ 0.5 মিমি-5.0 মিমি
তামার পুরুত্ব 35um/70um/105um/140um/175um/210um

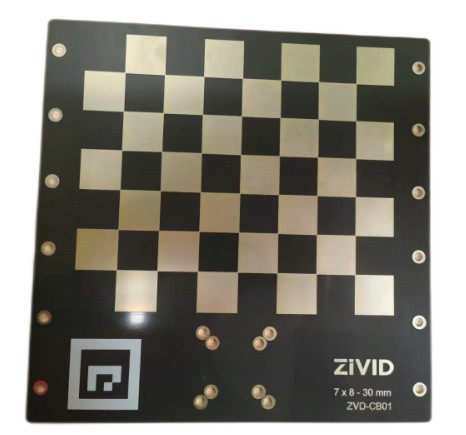

ব্ল্যাক সোল্ডার রেজিস্ট্যান্স কপার ক্ল্যাড PCB বোর্ড 2OZ 2.0mm একক পার্শ্বযুক্ত 0

FAQ:



প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।



প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।



প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য? উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
