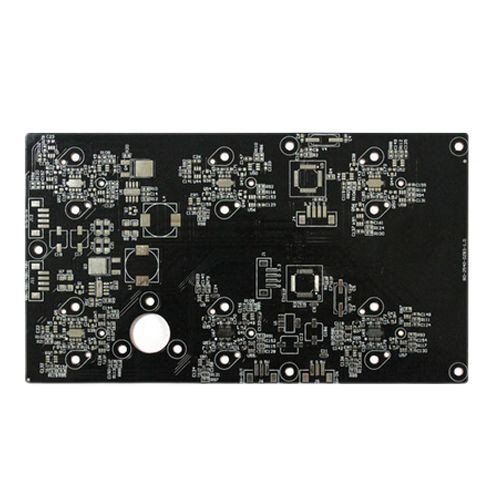

HASL কপার ক্ল্যাড সার্কিট বোর্ড কালো সোল্ডার মাস্ক 2.4mm Fr4 Pcb বোর্ড

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 1333224
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম কপার ক্ল্যাড সার্কিট বোর্ড মার্টেরিয়াল কপার FR4
সারফেস শেষ নিমজ্জন স্বর্ণ বোর্ডের বেধ 2.4 মিমি
তামার বেধ 1/1 OZ ঝাল মাস্ক কালো
প্রোফাইল রাউটিং অ্যাপ্লিকেশন যোগাযোগ পণ্য পাওয়ার সাপ্লাই ডিভাইস
লক্ষণীয় করা

HASL কপার ক্ল্যাড সার্কিট বোর্ড

,

2.4 মিমি কপার ক্ল্যাড সার্কিট বোর্ড

,

2.4 মিমি Fr4 পিসিবি বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

HASL কপার ক্ল্যাড সার্কিট বোর্ড কালো সোল্ডার মাস্ক 2.4mm Fr4 Pcb বোর্ড



কপার পিসিবি বোর্ড কপার ক্ল্যাব পিসিবি বোর্ড কপার কোর প্রিন্টেড সার্কিট বোর্ড কপার বেস ব্ল্যাক সোল্ডার মাস্ক



কপার ক্ল্যাব ব্ল্যাক পিসিবি বোর্ড



তামা-ভিত্তিক PCB বা তামার কোর PCB হল একটি ধাতব কোর PCB যা তামাকে ভিত্তি উপাদান হিসাবে ব্যবহার করে।সমস্ত ধাতব কোর PCB-এর মতো, এটিরও তিনটি প্রধান স্তর রয়েছে।উপরের স্তরটি তামা দিয়ে তৈরি, যা উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগের জন্য দায়ী।এই স্তরটি সব ধরনের PCB-তে মানসম্মত।দ্বিতীয় স্তরটি হল অস্তরক স্তর যা উপরের স্তর থেকে ভিত্তি স্তরে কারেন্টকে বাধা দেয়।যদিও এই স্তরটি বৈদ্যুতিকভাবে একটি নিরোধক, এটি তাপের একটি ভাল পরিবাহী।এটি উপাদান দ্বারা উত্পাদিত তাপ স্থানান্তর করে এবং তাপ অপচয়ে সহায়তা করে।PCB এর নীচের স্তরটি তামা, তাই এটি একটি তামার কোর PCB।



তামা-ভিত্তিক PCB সমস্ত-ধাতু কোর PCB-গুলির মধ্যে সেরা কর্মক্ষমতা প্রদান করে।এই PCBগুলি উচ্চ-ফ্রিকোয়েন্সি সার্কিট এবং উচ্চ-তাপমাত্রার ভিন্নতা সহ বিশেষ উদ্দেশ্যে ব্যবহার করা হয়।তারা লোহা এবং অ্যালুমিনিয়াম কোর PCBs থেকে ভাল তাপ নষ্ট করতে পারে।



আইটেম সামর্থ্য
বোর্ড শ্রেণীবিভাগ কপার বেস, সিরামিক বেস, কপার-ক্ল্যাড
উপাদান তামা, FR4
সারফেস ট্রিটমেন্ট HASL/ENIG/OSP/সিলভার
স্তর গণনা একক-পার্শ্বযুক্ত মুদ্রিত বোর্ড/ডবল-পার্শ্বযুক্ত মুদ্রিত বোর্ড
সর্বোচ্চ বোর্ডের আকার 1200 মিমি * 480 মিমি
ন্যূনতম বোর্ডের আকার 5 মিমি * 5 মিমি
ট্রেস প্রস্থ/স্পেস 0.1 মিমি/0.1 মিমি
বোর্ডের বেধ 0.5 মিমি-5.0 মিমি
তামার পুরুত্ব 35um/70um/105um/140um/175um/210um





HASL কপার ক্ল্যাড সার্কিট বোর্ড কালো সোল্ডার মাস্ক 2.4mm Fr4 Pcb বোর্ড 0
