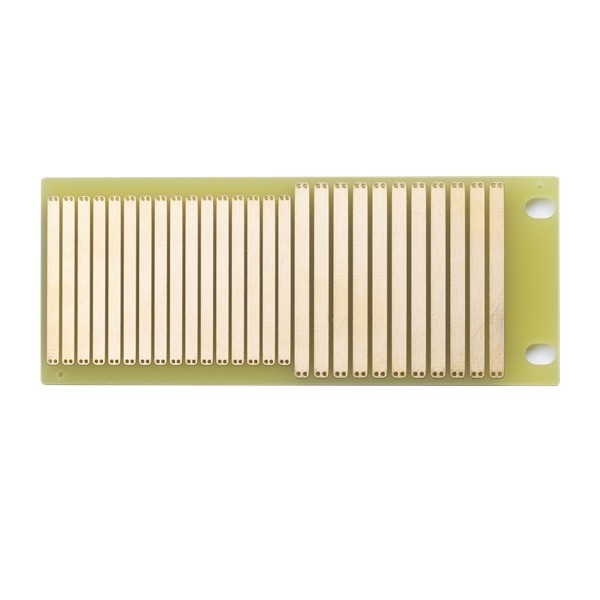

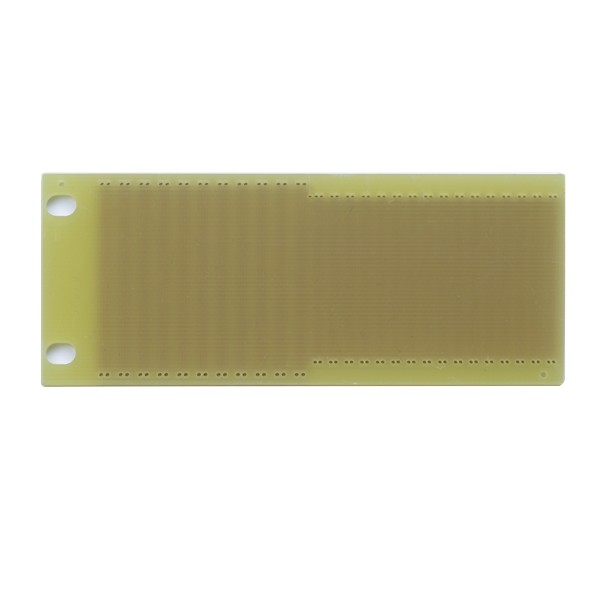

হেভি কপার সিঙ্গেল সাইডেড PCB সার্কিট বোর্ড 5OZ ইমারসন গোল্ড 3.2 মিমি

হেভি কপার সিঙ্গেল সাইডেড PCB সার্কিট বোর্ড 5OZ ইমারসন গোল্ড 3.2 মিমি

সিঙ্গেল সাইডেড পিসিবি হেভি কপার পিসিবি সিঙ্গেল লেয়ার পিসিবি বোর্ড ENIG পাওয়ার সাপ্লাই ইলেকট্রনিক্স 5OZ কপার থিকনেস

সিগেল সাইডেড হেভি কপার পিসিবি

ভারী তামা সাধারণত 3oz এর চেয়ে বেশি PCB এর তামার ফয়েল বেধ বোঝায়, inn PCB উত্পাদন, এটি 2oz কম তামা ফয়েল সঙ্গে ঐতিহ্যগত সার্কিট তুলনায় আরো কঠিন।এটি বেশিরভাগই উচ্চ ক্ষমতার ইলেকট্রনিক্স যেমন পাওয়ার সাপ্লাই বা স্বয়ংচালিত শিল্পে কিছু পাওয়ার সার্কিটের জন্য ব্যবহৃত হয়।এটি ভিতরের স্তর বা বাইরের স্তরে ডিজাইন হতে পারে।

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে।
সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।
ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে পর্যালোচনা করতে হবে।
PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে প্রথমে এটি পর্যালোচনা করতে হবে।
নম এবং টুইস্ট সহনশীলতা 0.075%।
ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে ছোট হয় তবে প্রথমে বোর্ডটি নিশ্চিত করতে হবে।
সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।
মুদ্রিত সার্কিট বোর্ডের রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি।
সিল্কস্ক্রিন রঙের রঙ: সাদা, কালো ইত্যাদি অন্তর্ভুক্ত।
প্রিন্ট করা সার্কিট বোর্ডের সারফেসগুলির মধ্যে রয়েছে HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।

প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।

প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য?উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
