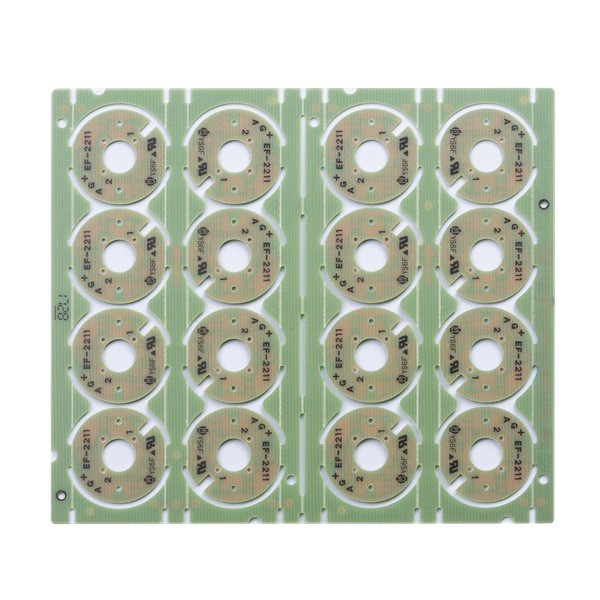

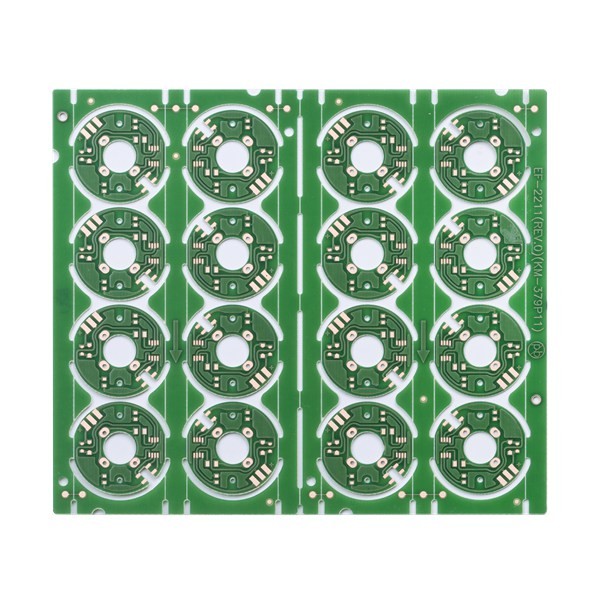

FR4 TG130 একক পার্শ্বযুক্ত PCB

FR4 TG130 একক পার্শ্বযুক্ত PCB

সিঙ্গেল সাইডেড পিসিবি সিঙ্গেল সাইডেড প্রিন্টেড সার্কিট বোর্ড একপার্শ্বযুক্ত পিসিবি সিঙ্গেল সাইডেড পিসিবি প্রস্তুতকারক

একক স্তর ওএসপি প্রিন্টেড সার্কিট বোর্ড

HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।

সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
PCB উপাদান: PI +FR4, FR4, রজার্স
PCB বেধ: 0.2~4.0mm(＜0.2 mm,＞4 mm পর্যালোচনা করতে হবে) (বোর্ড বেধ ≤ 0.6mm, HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)
ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um





FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
