অ্যালুমিনিয়াম 1.6 মিমি একক পার্শ্বযুক্ত PCB বোর্ড লিড লাইটের জন্য বিনামূল্যে

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 112055
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম একতরফা অ্যালুমিনিয়াম ক্ল্যাড প্রিন্টেড সার্কিট বোর্ড মার্টেরিয়াল এ.এল
সারফেস শেষ ওএসপি বোর্ডের বেধ 1.6 মিমি
তামার বেধ 1/0 OZ ভাঙ্গন ভোল্টেজ 4KV
ঝাল মাস্ক সাদা কিংবদন্তি কালো
সমাপ্ত বোর্ড প্রোফাইল রাউটিং অ্যাপ্লিকেশন যোগাযোগ পণ্য LED আলো শিল্প
লক্ষণীয় করা

1.6 মিমি 1oz একক পার্শ্বযুক্ত পিসিবি বোর্ড

,

ওডিএম একক পার্শ্বযুক্ত পিসিবি বোর্ড

,

1.6 মিমি একপার্শ্বযুক্ত পিসিবি

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

অ্যালুমিনিয়াম 1.6 মিমি একক পার্শ্বযুক্ত PCB বোর্ড লিড লাইটের জন্য বিনামূল্যে



একক পার্শ্বযুক্ত পিসিবি অ্যালুমিনিয়াম পিসিবি বোর্ড অ্যালুমিনিয়াম পিসিবি নেতৃত্বে পিসিবি অ্যালুমিনিয়াম নেতৃত্বাধীন অ্যালুমিনিয়াম প্রিন্টেড সার্কিট বোর্ডের জন্য



একতরফা অ্যালুমিনিয়াম ক্ল্যাড প্রিন্টেড সার্কিট বোর্ড



অ্যালুমিনিয়াম পিসিবি, বা অ্যালুমিনিয়াম পিসিবি, যাকে অ্যালু পিসিবিও বলা হয়।সমস্ত ধাতব কোর পিসিবিগুলির মধ্যে, অ্যালুমিনিয়াম পিসিবি সবচেয়ে সাধারণ প্রকার।বেস উপাদান অ্যালুমিনিয়াম কোর এবং মান FR4 উপাদান গঠিত.এটিতে একটি তাপীয় আবরণযুক্ত স্তর রয়েছে যা উপাদানগুলিকে শীতল করার সময় এবং পণ্যগুলির সামগ্রিক কার্যকারিতা বৃদ্ধি করার সময় একটি অত্যন্ত দক্ষ পদ্ধতিতে তাপ নষ্ট করে।বর্তমানে, অ্যালুমিনিয়াম ব্যাকড পিসিবি উচ্চ শক্তি এবং টাইট সহনশীলতা অ্যাপ্লিকেশনের সমাধান হিসাবে বিবেচিত হয়।



অ্যালুমিনিয়াম প্রিন্টেড সার্কিট বোর্ডগুলি শক্তি সরবরাহকারী পণ্য, যোগাযোগ ইলেকট্রনিক সরঞ্জাম, অটোমেশন সরঞ্জাম, অটোমোবাইল ডিভাইস, কম্পিউটার, আলো পণ্য ইত্যাদিতে বিজ্ঞতার সাথে ব্যবহার করা হয়।



1) টেলিযোগাযোগ: উচ্চ-ফ্রিকোয়েন্সি পরিবর্ধক এবং ফিল্টারিং যন্ত্রপাতি...
2) পাওয়ার সাপ্লাই: নিয়ন্ত্রক এবং DC/AC রূপান্তরকারী স্যুইচিং...
3) স্বয়ংচালিত: ইলেকট্রনিক নিয়ন্ত্রক, আলো এবং পাওয়ার কন্ট্রোলার...
4) কম্পিউটার: CPU বোর্ড, ফ্লপি ড্রাইভ এবং পাওয়ার ডিভাইস...
5) পাওয়ার মডিউল: রূপান্তরকারী, সলিড-স্টেট রিলে, পাওয়ার রেকটিফায়ার এবং ব্রিজ...
6) অডিও ডিভাইস: ইনপুট এবং আউটপুট পরিবর্ধক এবং শক্তি পরিবর্ধক...
অফিস অটোমেশন: বৈদ্যুতিক মোটর এবং ড্রাইভ...
7) ভোক্তা: রাস্তার আলো, ট্রাফিক নিয়ন্ত্রণ আলো, অভ্যন্তরীণ বিল্ডিং লাইট...
8) ল্যান্ডস্কেপ আলো, এবং ক্যাম্পিং গিয়ার...
9)মেডিকেল: অপারেটিং রুম লাইটিং, সার্জিক্যাল লাইটিং টুলস, হাই পাওয়ার স্ক্যানিং টেকনোলজি এবং পাওয়ার কনভার্টার...



স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে।
সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।
ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে পর্যালোচনা করতে হবে।
PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে প্রথমে এটি পর্যালোচনা করতে হবে।
নম এবং টুইস্ট সহনশীলতা 0.075%।
ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে ছোট হয় তবে প্রথমে বোর্ডটি নিশ্চিত করতে হবে।
সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।
মুদ্রিত সার্কিট বোর্ডের রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি।
সিল্কস্ক্রিন রঙের রঙ: সাদা, কালো ইত্যাদি অন্তর্ভুক্ত।
প্রিন্ট করা সার্কিট বোর্ডের সারফেসগুলির মধ্যে রয়েছে HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।



ল্যামিনেট টাইপ/ব্র্যান্ড: আল সার্কিট বোর্ড স্তর: 1 স্তর
পিসিবি বোর্ড পুরু: 1.6 MM বিভিন্ন কপার বেধ: 1/0 OZ
তাপ পরিবাহিতা 2 W/ m·K সমাপ্ত বোর্ড প্রোফাইল: মিলিং
সোল্ডার প্রতিরোধের বিবরণ: সাদা ভাঙ্গন ভোল্টেজ 4KV
কিংবদন্তি বিবরণ: কালো পৃষ্ঠ বিবরণ: ওএসপি
সার্কিট বোর্ড ব্যবহার: LED আলো শিল্প

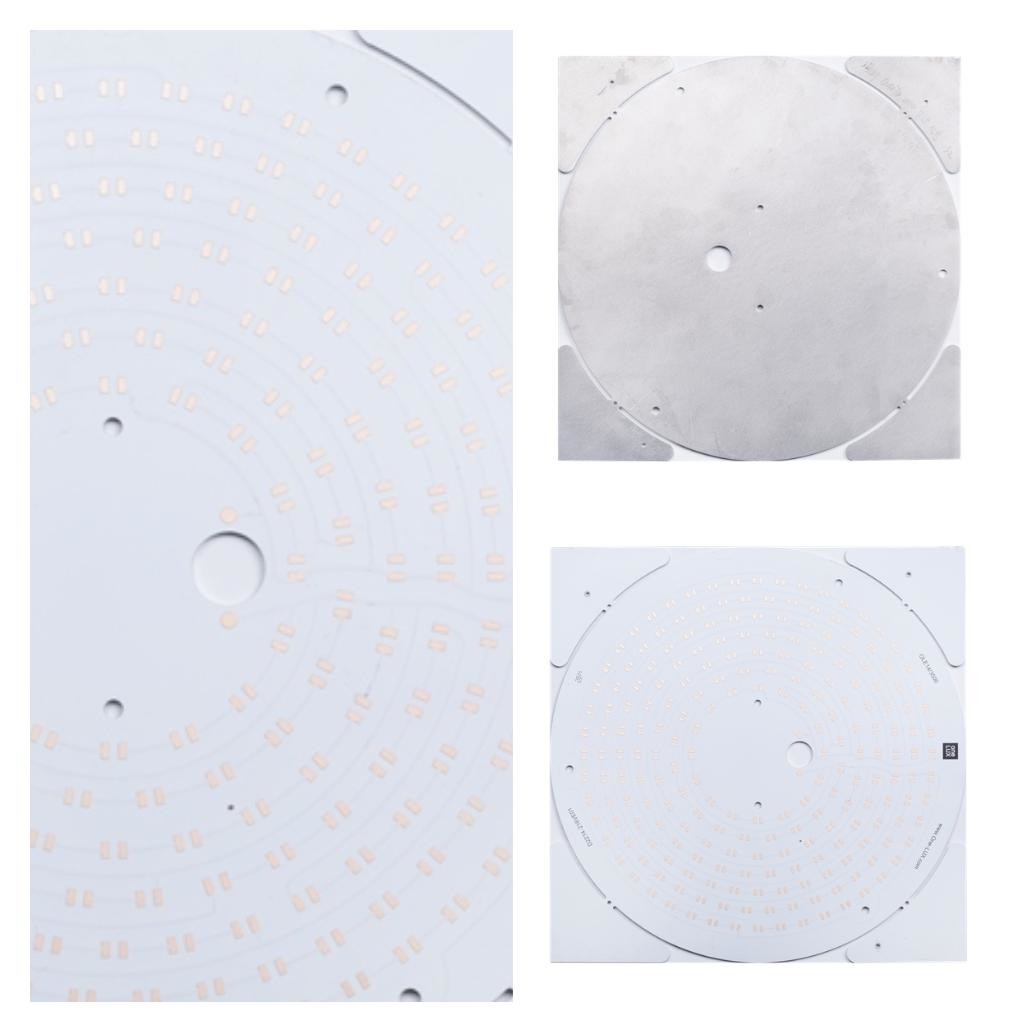

অ্যালুমিনিয়াম 1.6 মিমি একক পার্শ্বযুক্ত PCB বোর্ড লিড লাইটের জন্য বিনামূল্যে 0



প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস



প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
