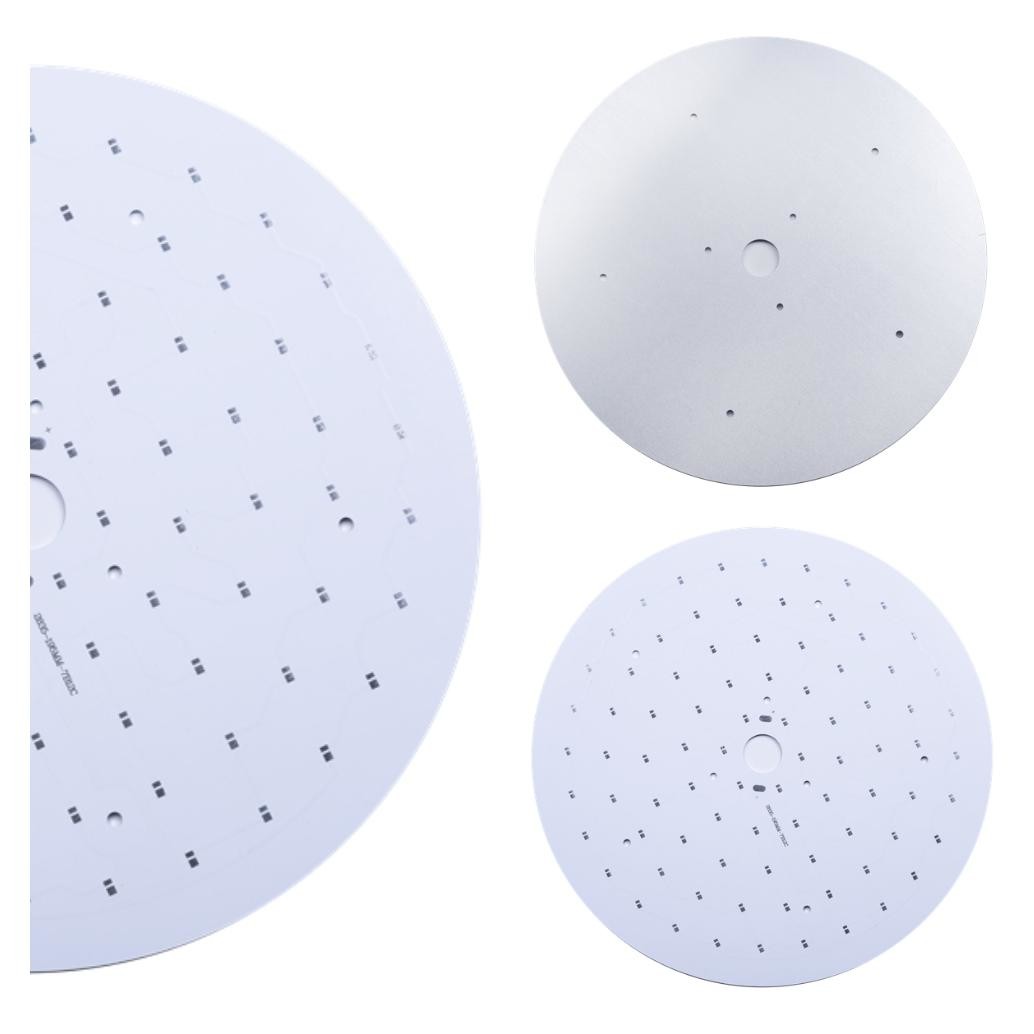

লাইটওয়েট একক পার্শ্বযুক্ত সার্কিট বোর্ড 0.8 মিমি অ্যালুমিনিয়াম ব্যাকড PCB

লাইটওয়েট একক পার্শ্বযুক্ত সার্কিট বোর্ড 0.8 মিমি অ্যালুমিনিয়াম ব্যাকড PCB

একক পার্শ্বযুক্ত PCB অ্যালুমিনিয়াম PCB বোর্ড PCB অ্যালুমিনিয়াম বোর্ড মেটাল কোর PCB রাউন্ড সার্কিট বোর্ড একক পার্শ্বযুক্ত PCB বোর্ড

একক পার্শ্বযুক্ত অ্যালুমিনিয়াম LED PCB

অ্যালুমিনিয়াম পিসিবি এর সুবিধা:
1. পরিবেশগতভাবে বন্ধুত্বপূর্ণ.অ্যালুমিনিয়াম অ-বিষাক্ত এবং পুনর্ব্যবহারযোগ্য।
2. তাপ অপচয়।অ্যালুমিনিয়াম গুরুত্বপূর্ণ উপাদানগুলি থেকে তাপকে দূরে স্থানান্তর করতে পারে, এইভাবে সার্কিট বোর্ডে এটির ক্ষতিকারক প্রভাব কমিয়ে দেয়।
3. উচ্চতর স্থায়িত্ব: অ্যালুমিনিয়াম একটি পণ্যের শক্তি এবং স্থায়িত্ব প্রদান করে এবং এটি উত্পাদন, পরিচালনা এবং দৈনন্দিন ব্যবহারের সময় দুর্ঘটনাজনিত ভাঙ্গন কমাতে পারে।
4. লাইটওয়েট: অ্যালুমিনিয়াম একটি হালকা ধাতু।

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে।
সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।
ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে পর্যালোচনা করতে হবে।
PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে প্রথমে এটি পর্যালোচনা করতে হবে।
নম এবং টুইস্ট সহনশীলতা 0.075%।
ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে ছোট হয় তবে প্রথমে বোর্ডটি নিশ্চিত করতে হবে।
সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।
মুদ্রিত সার্কিট বোর্ডের রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি।
সিল্কস্ক্রিন রঙের রঙ: সাদা, কালো ইত্যাদি অন্তর্ভুক্ত।
প্রিন্ট করা সার্কিট বোর্ডের সারফেসগুলির মধ্যে রয়েছে HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।

FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।

প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
