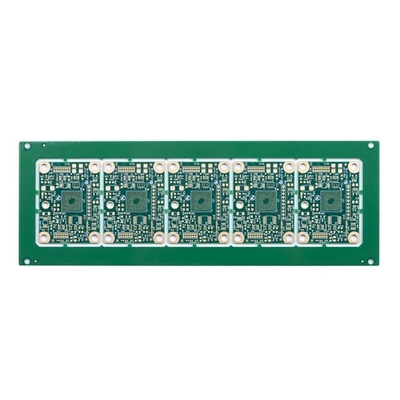

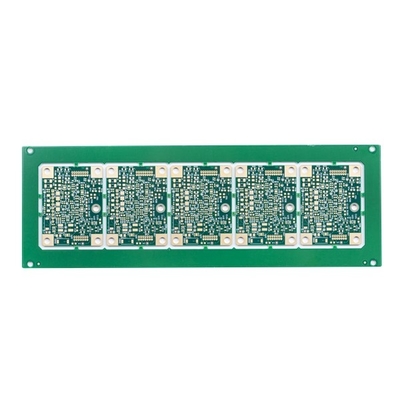

হাফ হোল 0.25 মিমি বিজিএ মাল্টিলেয়ার পিসিবি বোর্ড 1.2 মিমি এইচডিআই পিসিবি প্রোটোটাইপ

হাফ হোল 0.25 মিমি বিজিএ মাল্টিলেয়ার পিসিবি বোর্ড 1.2 মিমি এইচডিআই পিসিবি প্রোটোটাইপ

এইচডিআই পিসিবি বোর্ড হাফ হোল 0.25 মিমি বিজিএ মাল্টিলেয়ার পিসিবি বোর্ড 6 লেয়ার পিসিবি বোর্ড পিসিবি বোর্ড উত্পাদন

6L 1+N+1 HDI বোর্ড

এইচডিআই পিসিবি মানে উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ড, তারা সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।
প্রথাগত সার্কিট বোর্ডের তুলনায় এর উচ্চতর সার্কিট ঘনত্বের কারণে, HDI PCB ডিজাইনে ছোট ছোট ছিদ্র এবং ক্যাপচার প্যাড, সেইসাথে উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।এইচডিআই পিসিবি পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা বাড়াতে ব্যাপকভাবে ব্যবহৃত হয়।

এইচডিআই বোর্ড স্ট্যাক আপ:
1+N+1লেজার মাইক্রোভিয়া এবং যান্ত্রিক সমাহিত কোর মাধ্যমে।"1" কোরের প্রতিটি পাশে "বিল্ড-আপ" বা ক্রমিক স্তরিতকরণের প্রতিনিধিত্ব করে।
i+N+i(i>=2) PCB-তে উচ্চ-ঘনত্বের আন্তঃসংযোগ স্তরগুলির 2 বা তার বেশি "বিল্ড-আপ" থাকে।বিভিন্ন স্তরে মাইক্রোভিয়াস স্তব্ধ বা স্ট্যাক করা যেতে পারে।তামা ভর্তি স্তুপীকৃত মাইক্রোভিয়া কাঠামো সাধারণত চ্যালেঞ্জিং ডিজাইনে দেখা যায়।

HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
