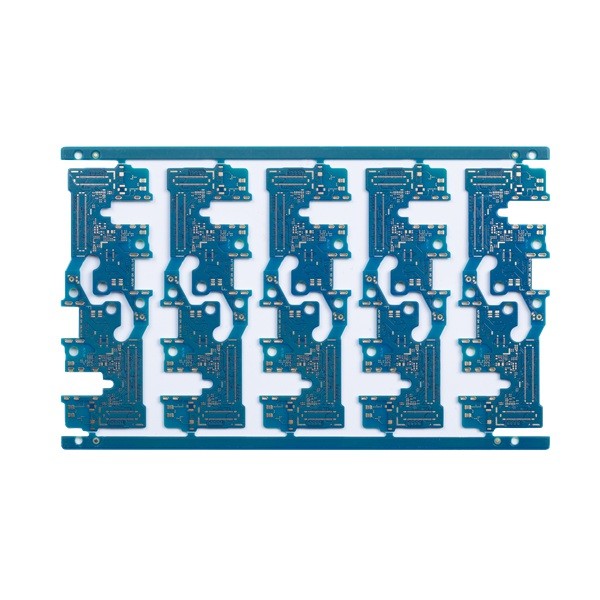

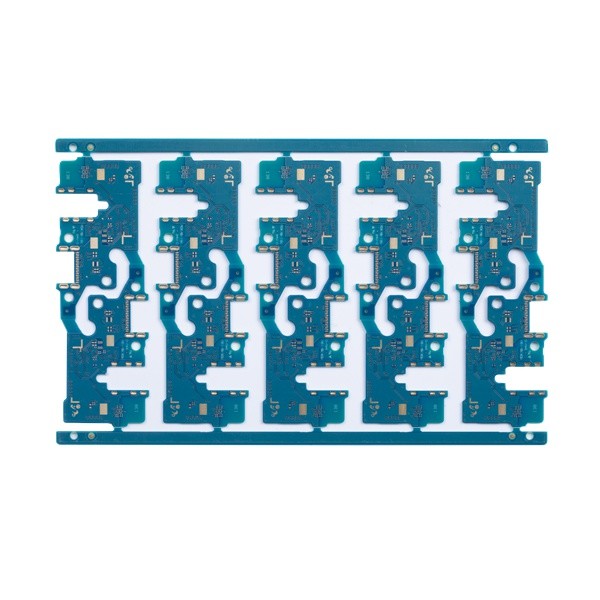

উচ্চ ঘনত্ব ইন্টারকানেক্ট HDI PCB বোর্ড 0.8mm 4L রজন ভরা

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | 4L 1+N+1 HDI বোর্ড | মার্টেরিয়াল | FR4 TG170 |
---|---|---|---|
বোর্ড স্তর | 4L | বোর্ডের বেধ | 0.8 মিমি |
তামার বেধ | 1/1/1/1OZ সমাপ্ত | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ | 0.06/0.06 মিমি |
ঝাল মাস্ক | নীল রঙ | ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত | 0.15 মিমি |
বিশেষ অনুরোধ | প্রতিবন্ধকতা নিয়ন্ত্রণ/রজন ভরা এবং উপর ধাতুপট্টাবৃত | অ্যাপ্লিকেশন যোগাযোগ পণ্য | ডিজিটাল পণ্য |
লক্ষণীয় করা | 0.8mm 4L HDI PCB বোর্ড,4L HDI PCB বোর্ড,0.8mm উচ্চ ঘনত্ব আন্তঃসংযোগ |
উচ্চ ঘনত্ব ইন্টারকানেক্ট HDI PCB বোর্ড 0.8mm 4L রজন ভরা
এইচডিআই পিসিবি বোর্ড পিসিবি বোর্ড ফ্যাব্রিকেশন হাই ডেনসিটি ইন্টারকানেক্ট এইচডিআই পিসিবি প্রযুক্তি এইচডিআই প্রিন্টেড সার্কিট বোর্ড
4L 1+N+1 HDI বোর্ড
এইচডিআই পিসিবি মানে উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ড, তারা সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।
প্রথাগত সার্কিট বোর্ডের তুলনায় উচ্চতর সার্কিট ঘনত্বের কারণে, HDI PCB ডিজাইনে ছোট ছোট ছিদ্র এবং ক্যাপচার প্যাড, সেইসাথে উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।এইচডিআই পিসিবি পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা বাড়াতে ব্যাপকভাবে ব্যবহৃত হয়।
এইচডিআই বোর্ড স্ট্যাক আপ:
1+N+1লেজার মাইক্রোভিয়া এবং যান্ত্রিক সমাহিত কোর মাধ্যমে।"1" কোরের প্রতিটি পাশে "বিল্ড-আপ" বা ক্রমিক স্তরিতকরণের প্রতিনিধিত্ব করে।
i+N+i(i>=2) PCB-তে উচ্চ-ঘনত্বের আন্তঃসংযোগ স্তরগুলির 2 বা তার বেশি "বিল্ড-আপ" থাকে।বিভিন্ন স্তরে মাইক্রোভিয়াস স্তব্ধ বা স্ট্যাক করা যেতে পারে।তামা ভর্তি স্তুপীকৃত মাইক্রোভিয়া কাঠামো সাধারণত চ্যালেঞ্জিং ডিজাইনে দেখা যায়।
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।
সার্কিট বোর্ড স্তর গণনা: | 4L | সার্কিট বোর্ড স্তরিত: | FR4 TG170 |
কপার পুরু স্তর: | 1/H/H/1OZ | বোর্ড বেধ: | 0.8 মিমি |
ক্ষুদ্রতম গর্ত আকার: | 0.15 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 0.06/0.06 মিমি |
সোল্ডার মাস্ক রঙ: | তাইয়ো ব্লু | সিল্ক পর্দার রঙ: | কোনোটিই নয় |
PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট |
পিসিবি বোর্ডের আবেদন: | ডিজিটাল পণ্য | ||
বিশেষ প্রয়োজনীয়তা অনুরোধ: | ছোট লাইন স্পেস এবং গ্যাপ: 2.5/2.5mil/HDI বুরিড ভিয়াস এবং ব্লাইন্ড ভিয়াস, এক ধাপ স্ট্যাক আপ/মিনিট।গর্ত আকার 0.15mm/প্রতিবন্ধকতা নিয়ন্ত্রণ/রজন ভরা এবং উপর ধাতুপট্টাবৃত |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন অনুসন্ধান থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।
প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
