মাল্টিলেয়ার FR4 HDI PCB বোর্ড 1.6mm 4 লেয়ার ডাবল সাইডেড Pcb সোল্ডারিং

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 135172
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম 4L 1+N+1 HDI বোর্ড মার্টেরিয়াল FR4 TG170
বোর্ড স্তর 4L বোর্ডের বেধ 1.6 মিমি
তামার বেধ 1/1/1/1OZ সমাপ্ত ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ 4/4মিল
ঝাল মাস্ক কালো, 2 দিক ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত 0.15 মিমি
বিশেষ অনুরোধ প্রতিবন্ধকতা নিয়ন্ত্রণ আবেদন যোগাযোগ পণ্য
লক্ষণীয় করা

1.6mm FR4 HDI PCB বোর্ড

,

4L FR4 HDI PCB বোর্ড

,

4mil FR4 hdi pcb

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

মাল্টিলেয়ার FR4 HDI PCB বোর্ড 1.6mm 4 লেয়ার ডাবল সাইডেড Pcb সোল্ডারিং



এইচডিআই পিসিবি বোর্ড এইচডিআই সার্কিট বোর্ড কালো পিসিবি বোর্ড মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি ম্যানুফ্যাকচারিং সার্ভিস এফআর৪ পিসিবি বোর্ড



4L 1+N+1 HDI বোর্ড



HDI PCB কি?উচ্চ-ঘনত্বের আন্তঃসংযোগ (HDI) PCB গুলিকে সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়, যা একটি প্রকল্পের আকার এবং বাল্ক হ্রাস করার সাথে সাথে দ্রুত সংযোগের জন্য অনুমতি দেয়।এই বোর্ডগুলিতে অন্ধ এবং সমাহিত ভিয়াস, লেজার অ্যাবলেটেড মাইক্রোভিয়াস, অনুক্রমিক স্তরিতকরণ এবং ইন-প্যাডগুলির মাধ্যমে বৈশিষ্ট্য রয়েছে।


একটি HDI বোর্ড ব্যবহার করা আগের বোর্ডগুলির কার্যকারিতা রাখতে পারে।MADPCB হল শেনজেনে একটি HDI PCB প্রস্তুতকারক এবং প্রদানকারী, চীন HDI PCB প্রোটোটাইপ এবং কম ব্যয়বহুল মূল্য এবং দ্রুত-টার্ন লিড টাইম সহ ব্যাপক উত্পাদন সমর্থন করে।আমরা পরিবেশন করি এমন বিভিন্ন শিল্পের গ্রাহকদের একটি সাধারণ আছে যাদের HDI PCB উৎপাদনে গুণমান, নির্ভরযোগ্যতা এবং সময়মতো ডেলিভারির উচ্চ প্রত্যাশা রয়েছে।আমাদের গুণমান চিন্তাভাবনা নয়, তবে ফ্রন্ট-এন্ড থেকে বানোয়াট এবং শিপিং পর্যন্ত প্রতিটি প্রক্রিয়ার মধ্যে অন্তর্নির্মিত।



পিসিবি লেয়ার 4L পিসিবি উপাদান FR4 TG170
তামার বেধ 1/1/1/1OZ পিসিবি বেধ 1.6 মিমি
মিন.গর্তের আকার 0.15 মিমি ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: 4/4মিল
পিসিবি সোল্ডার মাস্ক কালো পিসিবি সিল্কস্ক্রিন সাদা
PCB পৃষ্ঠ সমাপ্ত নিমজ্জন স্বর্ণ পিসিবি রূপরেখা রাউটিং/ভি-কাট/পাঞ্চিং
আবেদন যোগাযোগ
বিশেষ চাহিদা: এইচডিআই বুরিড ভিয়াস এবং ব্লাইন্ড ভিয়াস, ওয়ান স্টেপ স্ট্যাক আপ/ইম্পিডেন্স কন্ট্রোল

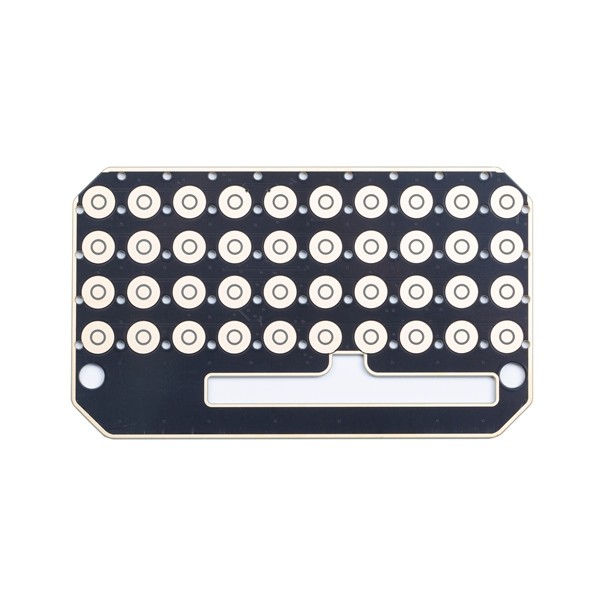

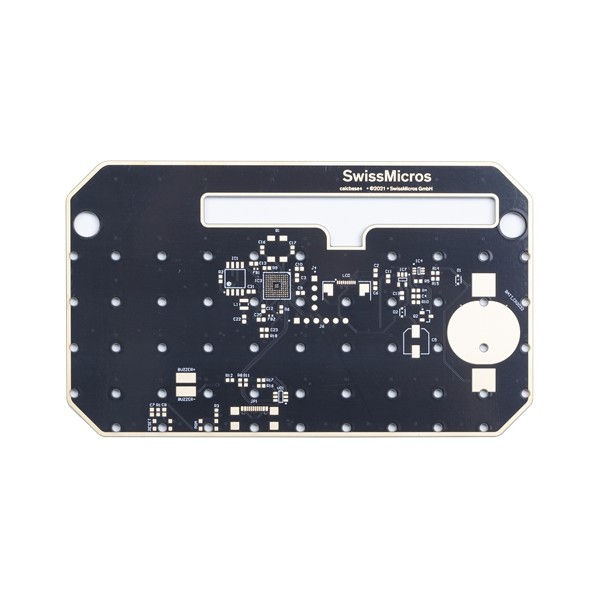

মাল্টিলেয়ার FR4 HDI PCB বোর্ড 1.6mm 4 লেয়ার ডাবল সাইডেড Pcb সোল্ডারিং 0মাল্টিলেয়ার FR4 HDI PCB বোর্ড 1.6mm 4 লেয়ার ডাবল সাইডেড Pcb সোল্ডারিং 1

FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।



প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
