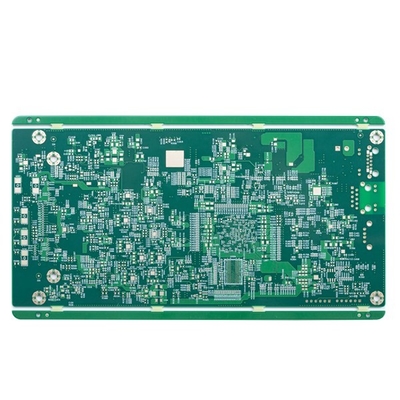

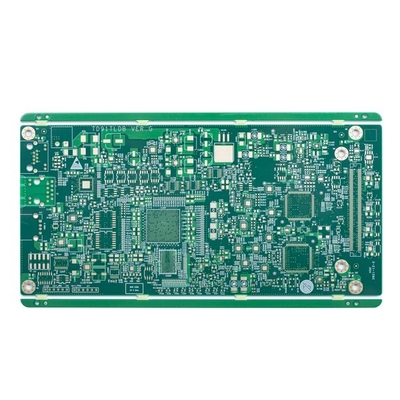

2.0mm 14 লেয়ার HDI PCB বোর্ড প্রোটোটাইপ FR4 TG170 গ্রিন সোল্ডার মাস্ক

2.0mm 14 লেয়ার HDI PCB বোর্ড প্রোটোটাইপ FR4 TG170 গ্রিন সোল্ডার মাস্ক

HDI PCB বোর্ড 14 স্তর PCB বোর্ড সবুজ PCB বোর্ড প্রোটোটাইপ সার্কিট বোর্ড প্রোটোটাইপ সার্কিট বোর্ড FR4 PCB বোর্ড

14L 1+N+1 HDI বোর্ড

উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ড, যেগুলিকে HDI বোর্ডও বলা হয়, সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।

এইচডিআই বোর্ডগুলি উচ্চতর সার্কিট ঘনত্বের মালিক, এর ডিজাইনগুলি কেবল গর্ত এবং ক্যাপচার প্যাডগুলির মাধ্যমে ছোট নয়, তবে উচ্চতর সংযোগ প্যাড ঘনত্বও অন্তর্ভুক্ত করতে পারে।তারা ব্যাপকভাবে পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে ব্যবহৃত হয়, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে।

HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।

HSX কারখানার ক্ষমতার প্যানেলের আকার সর্বাধিক 740x500mm, কিন্তু যখন প্যানেলের আকার 600mm-এর চেয়ে বড় হয়, তখন প্রথমে এটি পর্যালোচনা করতে হবে।এবং ন্যূনতম প্যানেলের আকার যা আমরা পৌঁছাতে পারি তা হল 5*5 মিমি।

আমরা যে PCB বেধে পৌঁছাতে পারি তা হল 0.2mm থেকে 4.0mm, যদি বোর্ডের পুরুত্ব 0.2mm-এর থেকে ছোট হয়, বা 4mm-এর চেয়ে বড় হয়, তাহলে প্রথমে বোর্ডটিকে মূল্যায়ন করতে হবে (PS. যদি বোর্ডের বেধ </=0.6mm, পৃষ্ঠ সমাপ্ত HASL/LF-HASL হতে পারে না)

কারখানার ন্যূনতম গর্তের আকারের ক্ষমতা 0.15 মিমি, যদি গর্তের আকার 0.15 মিমি থেকে ছোট হয় তবে প্রথমে বোর্ডটি পর্যালোচনা করতে হবে।

সোল্ডার মাস্কের রঙগুলির মধ্যে রয়েছে, লাল, ম্যাট সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, সাদা ইত্যাদি।

পায়ের রঙের মধ্যে রয়েছে সাদা, কালো ইত্যাদি।
