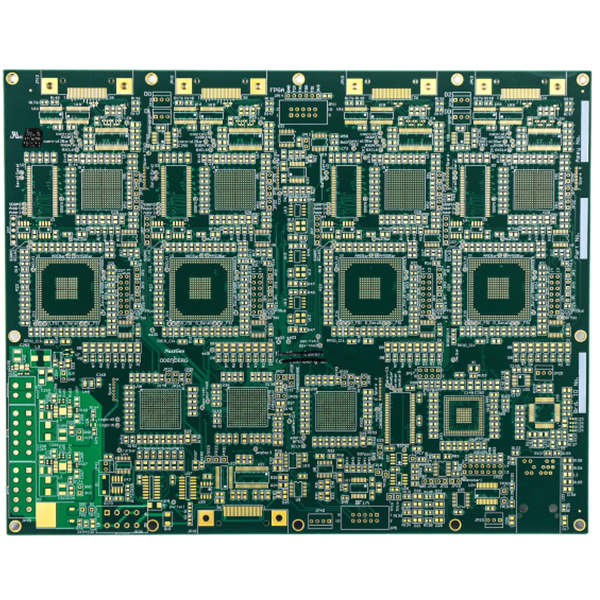

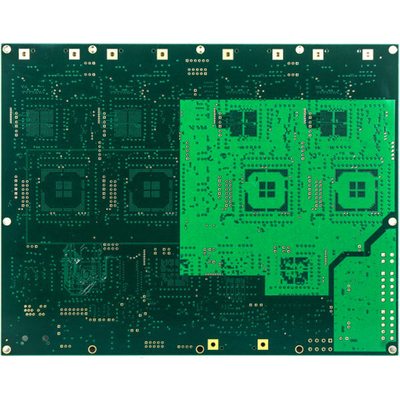

ISO9001 গ্রিন সোল্ডার মাস্ক HDI PCB বোর্ড 1.6mm 6L স্মার্টফোনের জন্য
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পিসিবি নাম | 6L 1+N+1 HDI প্রিন্টেড সার্কিট বোর্ড | মার্টেরিয়াল | FR-4, TG170 |
|---|---|---|---|
| বোর্ড স্তর | 6L | বোর্ডের বেধ | 1.6 মিমি |
| সমাপ্ত কপার ওজন বাইরের | 1 অজ | অভ্যন্তরীণ তামা ওজন ভিতরের | 1oz বেস |
| ঝাল মাস্ক | সবুজ ঝাল মাস্ক | ক্ষুদ্রতম গর্ত আকার | 0.1 মিমি |
| লক্ষণীয় করা | ISO9001 HDI PCB,1.6mm 6L HDI PCB বোর্ড,1.6mm hdi pcb বানোয়াট |
||
পণ্যের বর্ণনা
ISO9001 গ্রিন সোল্ডার মাস্ক HDI PCB বোর্ড 1.6mm 6L স্মার্টফোনের জন্য
HDI PCB বোর্ড PCBA প্রধান বোর্ড SMT PCB সমাবেশ PCB উত্পাদন সমাবেশ চীন PCB সমাবেশ
L6 2+N+2 HDI PCB
এইচডিআই পিসিবি হল উচ্চ ঘনত্বের আন্তঃসংযোগ মুদ্রিত সার্কিট বোর্ডের সংক্ষিপ্ত রূপ, এগুলি সূক্ষ্ম রেখা, কাছাকাছি স্থান এবং আরও ঘন তারের দ্বারা চিহ্নিত করা হয়।
এইচডিআই বোর্ডের জন্য প্রথাগত সার্কিট বোর্ডের তুলনায় উচ্চ সার্কিট ঘনত্বের মালিক, এর ডিজাইনে ছোট ছোট ছিদ্র এবং ক্যাপচার প্যাড এবং উচ্চ সংযোগ প্যাড ঘনত্ব অন্তর্ভুক্ত থাকতে পারে।তারা ব্যাপকভাবে পণ্যের ওজন এবং সামগ্রিক মাত্রা কমাতে ব্যবহৃত হয়, সেইসাথে ডিভাইসের বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে।
এইচডিআই বোর্ডগুলি ডিজিটাল ডিভাইস, স্মার্টফোন এবং ট্যাবলেট, অটোমোবাইল, বিমান এবং অন্যান্য যানবাহন পণ্যের মতো বিস্তৃত শিল্পে প্রয়োগ করা হয়।
এইচডিআই বোর্ড স্ট্যাক আপ:
1+N+1লেজার মাইক্রোভিয়া এবং যান্ত্রিক সমাহিত কোর মাধ্যমে।"1" কোরের প্রতিটি পাশে "বিল্ড-আপ" বা ক্রমিক স্তরিতকরণের প্রতিনিধিত্ব করে।
i+N+i (i>=2)PCB-তে উচ্চ-ঘনত্বের আন্তঃসংযোগ স্তরগুলির 2 বা তার বেশি "বিল্ড-আপ" থাকে।বিভিন্ন স্তরে মাইক্রোভিয়াস স্তব্ধ বা স্ট্যাক করা যেতে পারে।তামা ভর্তি স্তুপীকৃত মাইক্রোভিয়া কাঠামো সাধারণত চ্যালেঞ্জিং ডিজাইনে দেখা যায়।
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ-প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।
| পিসিবি লেয়ার | 6L 1+N+1 | পিসিবি উপাদান | FR4 |
| তামার বেধ | 1.5/1/1/1.5oz সমাপ্ত | পিসিবি বেধ | 2.0MM |
| মিন.গর্তের আকার | 0.1 মিমি | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ: | 3মিল |
| পিসিবি সোল্ডার মাস্ক | সবুজ | পিসিবি সিল্কস্ক্রিন | সাদা |
| PCB পৃষ্ঠ সমাপ্ত | নিমজ্জন গোল্ড 3u | পিসিবি রূপরেখা | রাউটিং/ভি-কাট |
| আবেদন | যোগাযোগ পণ্য | ||
| বিশেষ চাহিদা: | সরু ট্র্যাক/ফাঁক | ||
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
প্রশ্ন 7: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
প্রশ্ন 8: আপনার ন্যূনতম অর্ডার পরিমাণ কি?
উত্তর: কোন MOQ নেই। পরিমাণ শুধুমাত্র দামকে প্রভাবিত করবে।RFQ জন্য আমাদের সাথে যোগাযোগ করুন.
প্রশ্ন 9: আপনার পিসিবি কারখানার উত্পাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।
প্রশ্ন 10: আপনি কোন দেশে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।
