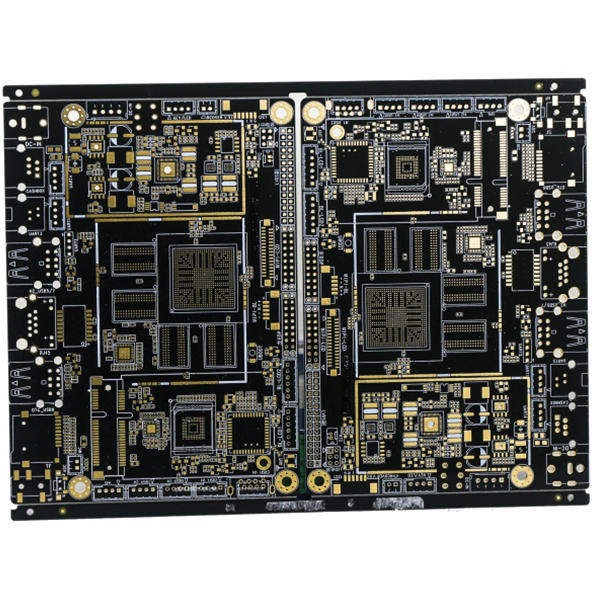

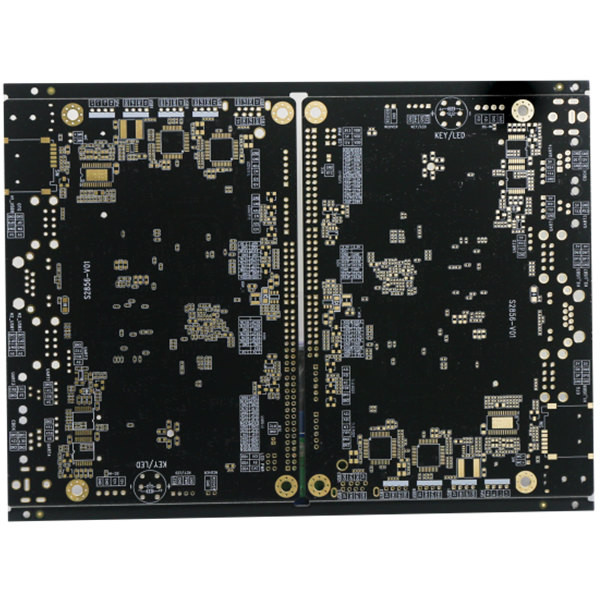

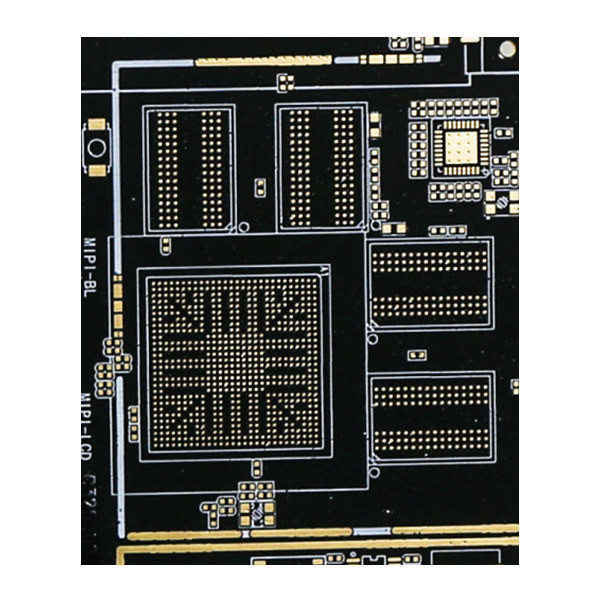

1.5oz মাল্টিলেয়ার Pcb ফ্যাব্রিকেশন FR4 প্রিন্টেড সার্কিট বোর্ড Pcb 4 লেয়ার
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ডের ধরন | 4L মাল্টিলেয়ার বোর্ড PTH | কাঁচামাল | FR4, TG130 |
|---|---|---|---|
| সারফেস ফিনিশ | নিমজ্জন স্বর্ণ 2u" | বেধ | 1.60 মিমি সমাপ্ত |
| বাইরের স্তর তামা | 1.5oz সমাপ্ত ওজন | ভিতরের স্তর তামা | 1 oz বেস ওজন |
| সোল্ডার মাস্ক রঙ | 2 দিক, কালো | সিল্কস্ক্রিন রঙ | 2 দিক, সাদা |
| ক্ষুদ্রতম গর্ত আকার | 0.3 মিমি | ছিদ্র মাধ্যমে কলাই বেধ | 18um |
| লক্ষণীয় করা | 1.5oz মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন,ওডিএম মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন,1.5oz প্রিন্টেড সার্কিট বোর্ড পিসিবি |
||
পণ্যের বর্ণনা
1.5oz মাল্টিলেয়ার Pcb ফ্যাব্রিকেশন FR4 প্রিন্টেড সার্কিট বোর্ড Pcb 4 লেয়ার
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড মাল্টিলেয়ার সার্কিট বোর্ড ইলেকট্রনিক সার্কিট বোর্ড প্রিন্টেড সার্কিট বোর্ডের ডিজাইনের ধরন
4L মাল্টিলেয়ার বোর্ড PTH
খবর ধরন:4L মাল্টিলেয়ার বোর্ড PTH
সমাপ্ত পৃষ্ঠ চিকিত্সা: ENIG, 2u" (0.05 - 0.1 µm সোনার 3 - 5 µm নিকেলের বেশি।)
সমাপ্ত PCB বেধ (মিমি): 1.6 মিমি, সহনশীলতা +/-10%
নির্দিষ্ট কাঁচামালের প্রয়োজনীয়তা: UL94V-0, FR4, TG170, CAF-ANTI
বাইরের স্তরের সমাপ্ত তামার ওজন: 1.5 oz ওজন
অভ্যন্তরীণ তামার ওজন: 1oz বেস ওজন
ছিদ্রের মাধ্যমে প্লেটিং পুরুত্ব: 18 মাইক্রন
কাউন্টারসিঙ্ক হোল এবং কাউটারসাঙ্ক হোল এবং কাউন্টার বোর হোল ছাড়া।
প্রতিবন্ধকতা নিয়ন্ত্রণ, প্রেস-ফিট গর্ত এবং কলাই স্লট সঙ্গে.
ক্ষুদ্রতম গর্তের আকার 0.3 মিমি
PTH গর্ত সহনশীলতা: +/-0.075 মিমি
সোল্ডার প্রতিরোধের রঙ: 2 দিক, কালো
সিল্কস্ক্রিন রঙ: 2 দিক, সাদা
V-CUT এবং সার্কিট প্রোফাইলের জন্য রাউট করা হয়েছে
সমস্ত পিসিবি ই-টেস্ট করা দরকার
আইপিসি ক্লাস 2
| পিসিবি লেয়ার | 4L মাল্টিলেয়ার বোর্ড PTH |
| PCB পৃষ্ঠ সমাপ্ত | নিমজ্জন স্বর্ণ 2u" (0.05 - 0.1 µm স্বর্ণ 3 - 5 µm নিকেলের বেশি।) |
| PCB উপাদান প্রয়োজনীয়তা | UL94V-0, FR4, TG170, CAF-ANTI |
| PCB বেধ সমাপ্ত | 1.6 মিমি সমাপ্ত, সহনশীলতা +/-10% সহ |
| ক্ষুদ্রতম গর্ত আকার | 0.30 মিমি |
| পিসিবি সোল্ডার রেজিস্ট কর্নেল | 2 দিক, কালো |
| পিসিবি সিল্কস্ক্রিন রঙ | 2 দিক, সাদা |
| বাইরের স্তরের তামার ওজন | 1.5 oz সমাপ্ত ওজন |
| ভিতরের স্তরের তামার ওজন | 1 oz বেস ওজন |
| বিশেষ প্রয়োজনীয়তা |
প্রতিবন্ধকতা নিয়ন্ত্রণ, প্রেস-ফিট গর্ত এবং কলাই স্লট সঙ্গে |
FAQ:
1. আপনি কি সেবা প্রদান করতে পারেন?
মুদ্রিত সার্কিট বোর্ড, প্রিন্টেড সার্কিট সমাবেশ, দ্রুত প্রোটোটাইপ অর্ডার
2. আপনার সীসা সময় কত দ্রুত?
HDI বোর্ড দ্রুততম 3 WDs, 2L এবং 4L অনমনীয় বোর্ড দ্রুততম 24H
3. কিভাবে দ্রুত উদ্ধৃতি পেতে?
অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ বিবরণ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ, ইত্যাদি)
নমুনা:
| পিসিবি লেয়ার | 4L |
| পিসিবি পৃষ্ঠ | ENIG |
| পিসিবি উপাদান | FR4, TG135 |
| সমাপ্ত কপার বেধ | 2/2/2/2oz |
| সোল্ডার মাস্ক রঙ | ডাবল সাইড, লাল |
| সিল্কস্ক্রিন | ডাবল সাইড, কালো |
| পরিমাণ | 1000pcs, 2 সপ্তাহ |
4. আপনার কি পেমেন্ট শর্তাবলী আছে?
টি/টি
