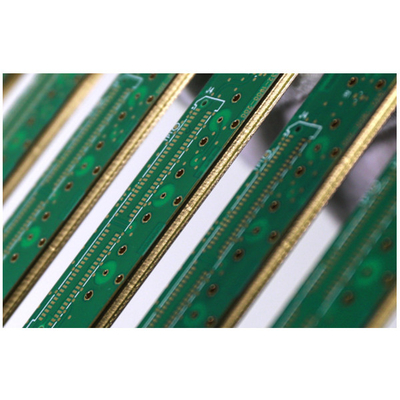

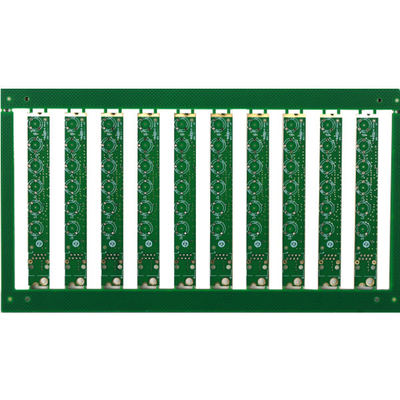

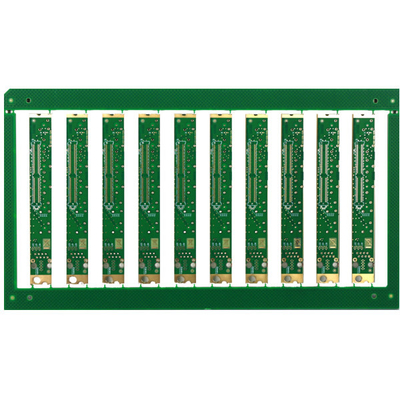

1.6mm HASL OSP মাল্টি লেয়ার Pcb বোর্ড FR4 হ্যালোজেন ফ্রি গ্রিন সোল্ডার মাস্ক

1.6mm HASL OSP মাল্টি লেয়ার Pcb বোর্ড FR4 হ্যালোজেন ফ্রি গ্রিন সোল্ডার মাস্ক

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ইলেকট্রনিক্স সার্কিট বোর্ড সার্কিট বোর্ড উপাদান FR4 মুদ্রিত সার্কিট বোর্ড

PCB প্রিন্টেড সার্কিট বোর্ড (FR4,4L)

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে৷

সর্বাধিক ফিনিশ প্যানেলের আকার হল 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...

অন্ধ এবং চাপা গর্ত ল্যামিনেশন প্রেসের সময়: একই কোর দিয়ে চাপুন ≤3 বার (>3 বার পর্যালোচনা করতে হবে)
পিসিবি বেধের ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।

PCB তামার বেধের ক্ষমতা: ভিতরের স্তর≤ 6 OZ (কিন্তু তামার বেধ ≥5 OZ 4L এর জন্য, ≥4OZ 6L এর জন্য, ≥3OZ এর জন্য 8L এবং তার উপরে পর্যালোচনা করা হবে)

বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ পর্যালোচনা করতে হবে)

নম এবং টুইস্ট সহনশীলতা 0.075%।

ন্যূনতম গর্ত আকার: 1) যদি বোর্ড বেধ ≤2.0mm, ন্যূনতম গর্ত আকার 0.20mm.যদি বোর্ডের বেধ> 2.0 মিমি, ন্যূনতম গর্তের আকার: আকৃতির অনুপাত≤10 (ড্রিল বিটের জন্য)

2) যদি বোর্ড বেধ≤0.8 মিমি, মিন গর্ত আকার 0.10 মিমি।যদি বোর্ড বেধ≤1.2 মিমি, ন্যূনতম গর্ত আকার 0.15 মিমি

সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং আপনার অনুরোধ হিসাবে।
সিল্কস্ক্রিন রঙ: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
সারফেস সমাপ্ত: HASL, LF-HASL, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।
