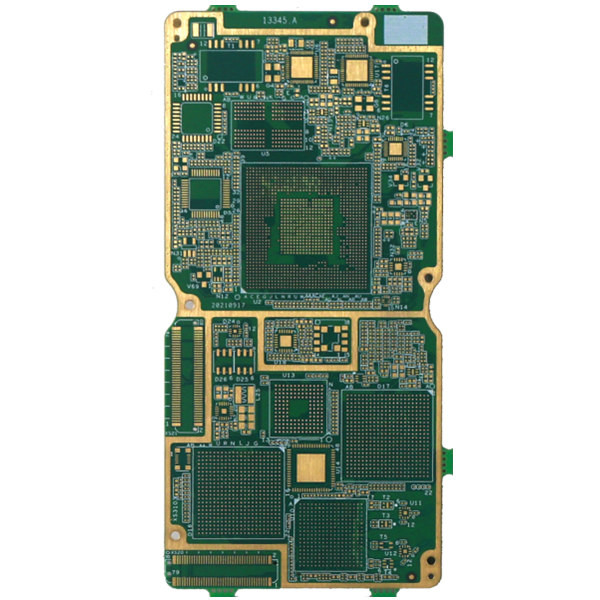

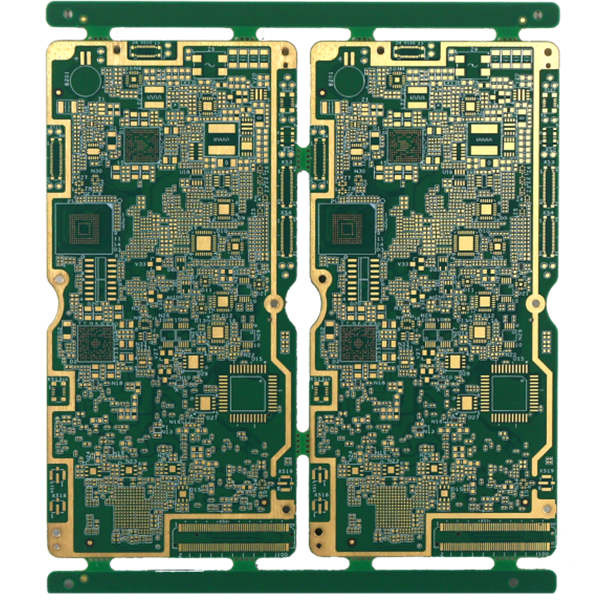

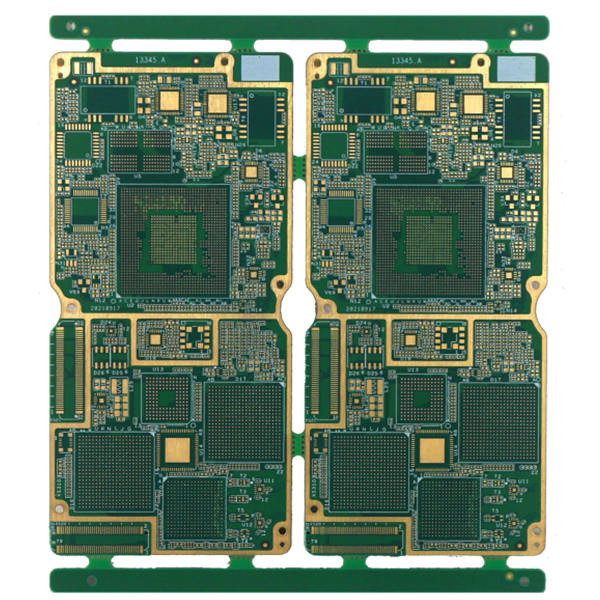

ENIG 2u 6 লেয়ার মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 2.4 মিমি গ্রিন সোল্ডার মাস্ক
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পণ্যের নাম | মাল্টি-লেয়ার পিসিবি | কাঁচামাল | TG170, FR4 +রজার্স |
|---|---|---|---|
| স্তর এবং বেধ | 6L, 2.4 মিমি | PCB তামার বেধ | 2/2/2/2/2/2OZ |
| পিসিবি সোল্ডার মাস্ক | সবুজ | কিংবদন্তি রঙ | সাদা |
| সারফেস ট্রিটমেন্ট | ENIG 2U" | বিশেষ অনুরোধ | রজন প্লাগড গর্ত এবং কলাই প্রান্ত |
| লক্ষণীয় করা | ENIG 2u মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,2.4 মিমি মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,2.4 মিমি diy মাল্টিলেয়ার পিসিবি |
||
পণ্যের বর্ণনা
ENIG 2u 6 লেয়ার মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড 2.4 মিমি গ্রিন সোল্ডার মাস্ক
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি কাস্টম প্রিন্টেড সার্কিট বোর্ড PCB অ্যাসেম্বলি
6L অনমনীয় মুদ্রিত সার্কিট বোর্ড
সর্বোচ্চ স্তরগুলি হল 32 স্তর, ≥20 স্তর হলে পর্যালোচনা করতে হবে৷
সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি >600 MM, প্রথমে বোর্ড পর্যালোচনা করতে হবে।
ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
PCB কাঁচামাল PI + FR4, FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ এবং তাই অন্তর্ভুক্ত।
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে পর্যালোচনা করতে হবে।
PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে, পর্যালোচনা করতে হবে।
নম এবং টুইস্ট সহনশীলতা 0.075%।
ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে কম হয় তবে নিশ্চিত করতে হবে।
সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।
ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4～8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;
8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন
12～18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন
পিসিবি সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন রঙ: সাদা, কালো, ইত্যাদি
PCB পৃষ্ঠ: HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, নিমজ্জন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।
| পিসিবি লেয়ার | 6L অনমনীয় মুদ্রিত সার্কিট বোর্ড |
| পিসিবি পৃষ্ঠ | ENIG 2U |
| পিসিবি উপাদান | FR4, TG170+ Rogers |
| পিসিবি বেধ | 2.4 মিমি সমাপ্ত |
| মিন.গর্তের আকার | 0.25 মিমি |
| পিসিবি সোল্ডার মাস্ক | সবুজ |
| পিসিবি কিংবদন্তি | সাদা |
| পিসিবি কপার | 2/2/2/2/2/2oz সমাপ্ত |
| বিশেষ অনুরোধ | রজন প্লাগ করা গর্ত এবং কলাই প্রান্ত, অনেক BGA |
| আবেদন |
যোগাযোগ, শিল্প/ভোক্তা ইলেকট্রনিক। |
FAQ:
1. আপনি কি সেবা প্রদান করতে পারেন?
মুদ্রিত সার্কিট বোর্ড, প্রিন্টেড সার্কিট সমাবেশ, দ্রুত প্রোটোটাইপ অর্ডার
2. আপনার সীসা সময় কত দ্রুত?
HDI বোর্ড দ্রুততম 3 WDs, 2L এবং 4L অনমনীয় বোর্ড দ্রুততম 24H
3. কিভাবে দ্রুত উদ্ধৃতি পেতে?
অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ বিবরণ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ, ইত্যাদি)
নমুনা:
| পিসিবি লেয়ার | 4L |
| পিসিবি পৃষ্ঠ | ENIG |
| পিসিবি উপাদান | FR4, TG135 |
| সমাপ্ত কপার বেধ | 2/2/2/2oz |
| সোল্ডার মাস্ক রঙ | ডাবল সাইড, লাল |
| সিল্কস্ক্রিন | ডাবল সাইড, কালো |
| পরিমাণ | 1000pcs, 2 সপ্তাহ |
4. আপনার কি পেমেন্ট শর্তাবলী আছে?
টি/টি
