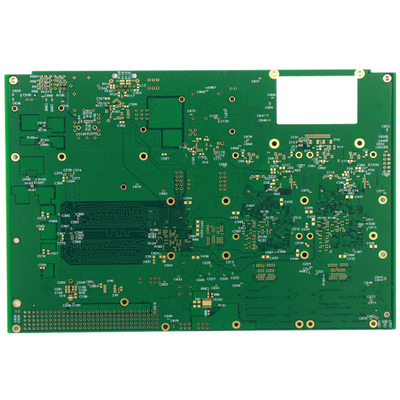

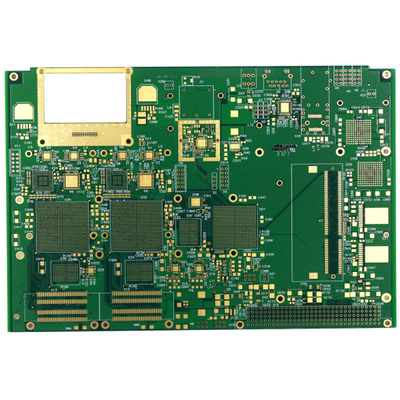

সবুজ সোল্ডার মাস্ক মাল্টিলেয়ার অনমনীয় ফ্লেক্স PCB প্রোটোটাইপ FR4 TG170 2.4 মিমি

সবুজ সোল্ডার মাস্ক মাল্টিলেয়ার অনমনীয় ফ্লেক্স PCB প্রোটোটাইপ FR4 TG170 2.4 মিমি

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড PCB প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি প্রোটোটাইপ সার্কিট বোর্ড একক সার্কিট বোর্ড

অনমনীয় FR4 প্রিন্টেড সার্কিট PCB বোর্ড

সমাপ্ত PCB বোর্ড স্তর: 1L থেকে 32L পর্যন্ত (লেয়ার 20L এর বেশি হলে পর্যালোচনা করতে হবে)

সর্বোচ্চ প্যানেলের আকার: 740*500 MM (আকার 600 MM-এর বেশি হলে পর্যালোচনা করতে হবে)

ন্যূনতম প্যানেলের আকার: 5 * 5 মিমি
পিসিবি কাঁচামাল: এফআর 4, রজার্স, আইসোলা, হাই টিজি, হ্যালোজেনফ্রি উপাদান ইত্যাদি
সমাপ্ত বেধ: 0.2 ~ 4.0 মিমি

PCB তামার বেধ: H~5oz

নম এবং মোচড়: 0.075%

মিnগর্তের আকার: 0.15 মিমি

HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং

পিসিবি সোল্ডার মাস্ক: সবুজ, লাল, নীল, সাদা, কালো, হলুদ এবং আপনার অনুরোধ হিসাবে
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিসিবি পৃষ্ঠ: HASL সীসা মুক্ত, নিমজ্জন স্বর্ণ, নিমজ্জন টিন, OSP, ENIG + OSP, নিমজ্জন সিলভার, ENEPIG, গোল্ড ফিঙ্গার

প্রতিবন্ধকতা সহনশীলতা: ±5Ω(<50Ω), ±10%(≥50Ω) পর্যালোচনা করতে হবে যদি এই মানটি না হয়
