মেডিকেল ডিভাইসের জন্য 4 স্তর FR4 HDI উচ্চ ঘনত্ব ইন্টারকানেক্ট পিসিবি
উৎপত্তি স্থল | শেনজেন চীন |
---|---|
পরিচিতিমুলক নাম | HSX Circuit |
সাক্ষ্যদান | IATF16949-2016 | ISO9001 2015 | ZPMV2.E509426 | ROHS |
মডেল নম্বার | এন.এ |
ন্যূনতম চাহিদার পরিমাণ | 1 পিসিএস |
মূল্য | 0.1usd per pcs |
প্যাকেজিং বিবরণ | অ্যান্টি-স্ট্যাটিক ব্যাগ |
ডেলিভারি সময় | 3-7 দিন |
পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা | প্রতি মাসে 100000PCS |

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xবোর্ড লেয়ার | 4L | উপাদান | FR4 TG135 |
---|---|---|---|
পৃষ্ঠ চিকিত্সা | ENIG | সমাপ্ত তামা বেধ | 1/1/1/1oz |
ঝাল মাস্ক | সবুজ | সিল্কস্ক্রিন | সাদা |
লক্ষণীয় করা | FR4 হাই ডেনসিটি ইন্টারকানেক্ট PCB,মেডিকেল ডিভাইস HDI মাল্টিলেয়ার PCB,4 লেয়ার HDI PCB প্রোটোটাইপ |
Manufacturer Capacity 1 | Double Sided: 12000 sq.m / month | |
---|---|---|
Manufacturer Capacity 2 | Multilayers: 8000sq.m / month | |
Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) | |
Board Thickness | 0.3~4.0mm | |
Layers | 1~30 layers | |
Material | FR-4, Aluminum, PI,MEGTRON MATERIAL | |
Copper Thickness | 0.5~4oz | |
Material Tg | Tg140~Tg170 | |
Max PCB Size | 600*1200mm | |
Min Hole Size | 0.2mm (+/- 0.025) | |
Surface Treatment | HASL, ENIG, OSP | |
Outer Finished Copper thickness | 1oz | |
Inner Finished Copper thickness | 1oz |
মেডিকেল ডিভাইসের জন্য 4 লেয়ার FR4 HDI হাই ডেনসিটি ইন্টারকানেক্ট PCB
মেডিকেল ডিভাইসের জন্য 4 স্তর FR4 PCB, EING সারফেস ট্রিটমেন্ট PCB, HDI PCB
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট আয়তন থেকে বড় ভলিউম PCB উত্পাদন.
যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।
প্রস্তুতকারকের ক্ষমতা:
ক্ষমতা | দ্বিমুখী: 12000 বর্গমিটার/মাস |
ন্যূনতম লাইন প্রস্থ/ব্যবধান | ৩/৩ মিল (১মিল=০.০২৫৪ মিমি) |
বোর্ডের বেধ | 0.3 ~ 4.0 মিমি |
স্তর | 1~32 স্তর |
উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই, মেগট্রন উপাদান |
তামার পুরুত্ব | 0.5~4oz |
উপাদান Tg | Tg140~Tg170 |
সর্বোচ্চ পিসিবি আকার | 600*1200 মিমি |
মিন হোল সাইজ | 0.2 মিমি (+/- 0.025) |
সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে ভাগ করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
PCBA এর জন্য OEM/ODM/EMS পরিষেবা:
.PCBA, PCB বোর্ড সমাবেশ: SMT এবং PTH এবং BGA
.PCBA এবং ঘের নকশা
.উপাদান সোর্সিং এবং ক্রয়
.দ্রুত প্রোটোটাইপিং
.প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ
.ধাতু শীট স্ট্যাম্পিং
চূড়ান্ত সমাবেশ
.পরীক্ষা: AOI, ইন-সার্কিট টেস্ট (ICT), কার্যকরী পরীক্ষা (FCT)
উপাদান আমদানি এবং পণ্য রপ্তানি জন্য কাস্টম ক্লিয়ারেন্স
এখন আমরা একটি কারখানা হয়েছি যা এক-স্টপ পরিষেবা প্রদান করতে পারে,
PCB উৎপাদন থেকে, উপাদান ক্রয় উপাদান একত্রিত হয়.

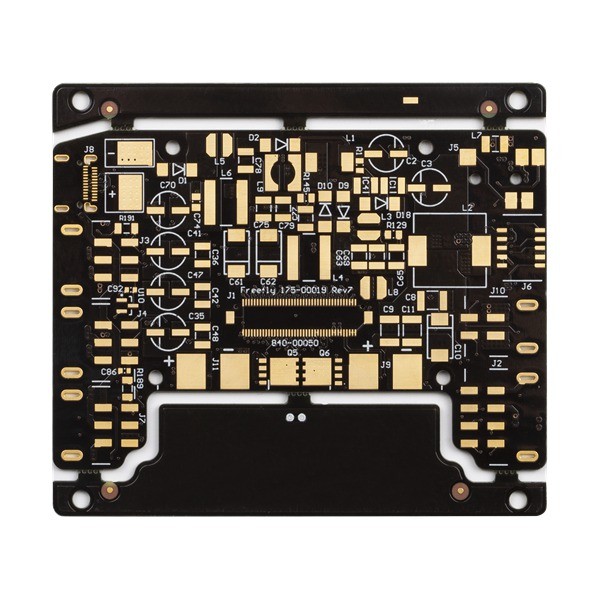

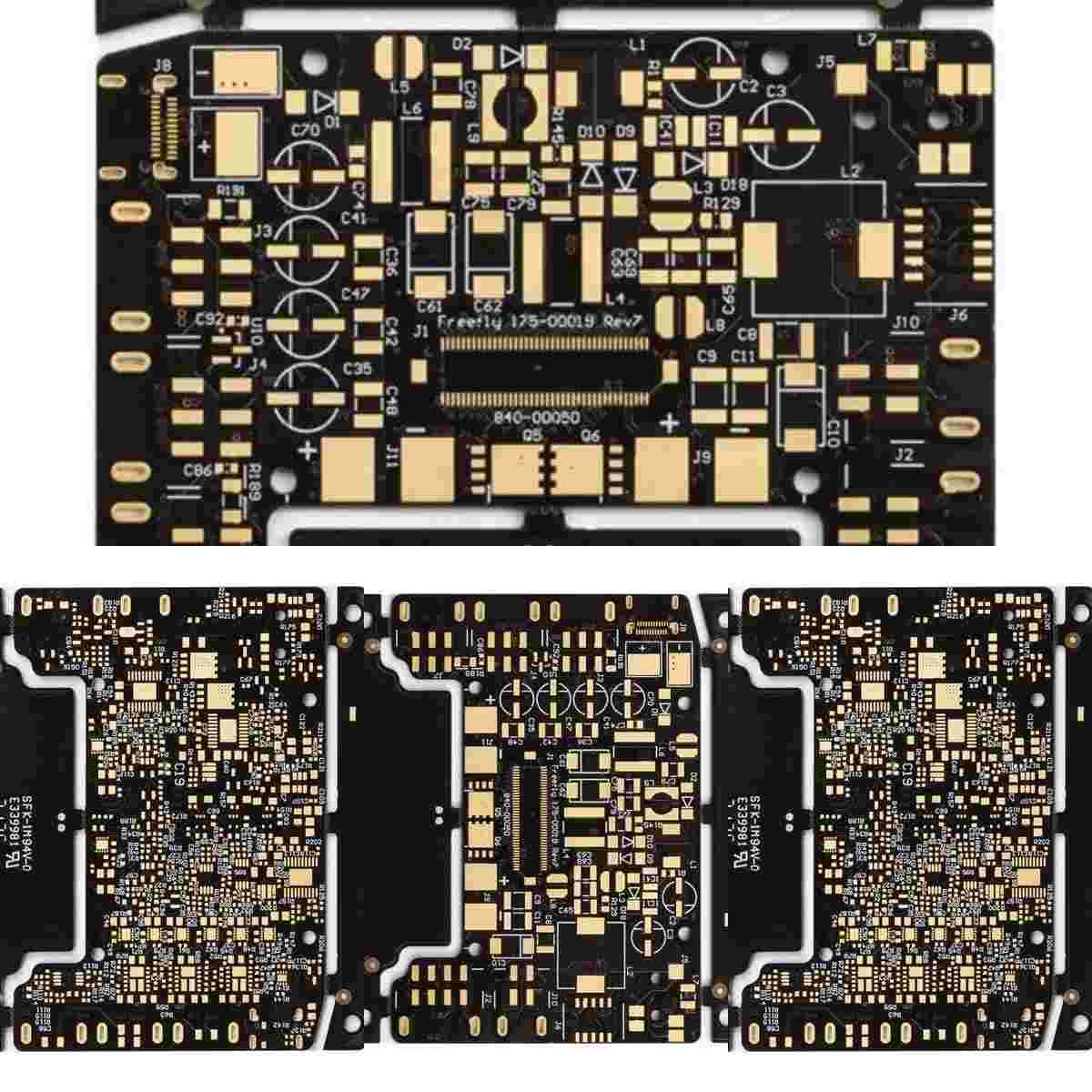

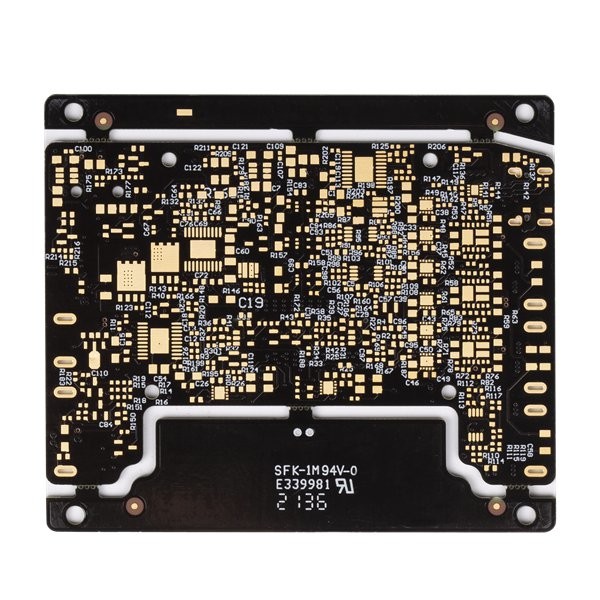

3.পিসিবি ছবি
