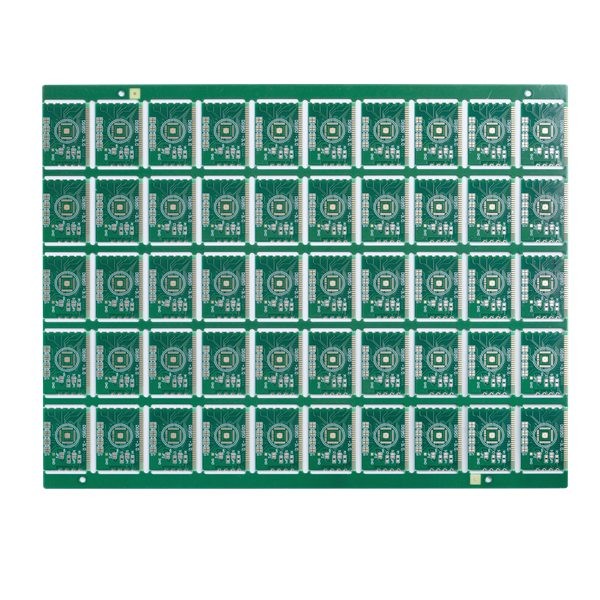

1.6 মিমি 2 লেয়ার ইলেকট্রনিক পিসিবি বোর্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | 2 স্তর ইলেকট্রনিক Pcb বোর্ড | বোর্ড বেধ | 1.6 মিমি |
---|---|---|---|
তামার বেধ | 1/1OZ সমাপ্ত | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ | 3মিল |
ঝাল মাস্ক | সবুজ | ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত | 0.6 মিমি |
বিশেষ চাহিদা | 25um গর্ত তামা | অ্যাপ্লিকেশন যোগাযোগ পণ্য | ডিজিটাল পণ্য |
মার্টেরিয়াল | FR4 TG130 | ||
লক্ষণীয় করা | মাল্টিলেয়ার ইলেক্ট্রনিক পিসিবি বোর্ড,টিজি১৩০ মাল্টিলেয়ার পিসিবি,১.৬ মিমি ইলেক্ট্রনিক পিসিবি বোর্ড |
1.6 মিমি 2 লেয়ার ইলেকট্রনিক পিসিবি বোর্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড
শেনজেন 2 লেয়ার ইলেকট্রনিক পিসিবি বোর্ড প্রস্তুতকারক মাল্টিলেয়ার পিসিবি প্রিন্টেড সার্কিট বোর্ড
2 স্তর ইলেকট্রনিক Pcb বোর্ড
2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।HSX সার্কিট নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম PCB উত্পাদন প্রদান করে।এর পণ্যগুলি 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে।
HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে, মাসিক 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।এর পণ্যগুলি উচ্চ-প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশে ব্যাপকভাবে ব্যবহৃত হয়।
সার্কিট বোর্ড স্তর গণনা: | 2L | সার্কিট বোর্ড স্তরিত: | FR4 |
কপার পুরু স্তর: | 1/1OZ | বোর্ড বেধ: | 1.6 মিমি |
ক্ষুদ্রতম গর্ত আকার: | 0.6 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 3/3মিল |
সোল্ডার মাস্ক রঙ: | সবুজ | সিল্ক পর্দার রঙ: | সাদা |
PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন টিন | বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট |
পিসিবি বোর্ডের আবেদন: | ডিজিটাল পণ্য | ||
বিশেষ চাহিদা: | 25um গর্ত তামা |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন অনুসন্ধান থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।
প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।
প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজস্ব ফরওয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
