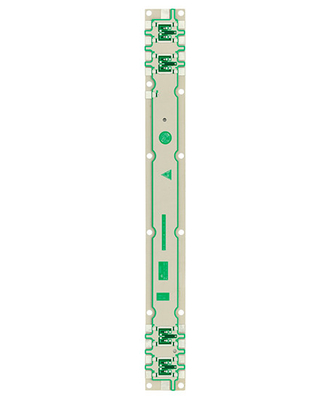

টিন বেস স্টেশন ডবল সাইডেড PCB ISO9001 UL ডিজিটাল পণ্যের জন্য অনুমোদিত

  • Tin Base Station Double Sided PCB ISO9001 UL Approved for Digital Products
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL,ISO9001
মডেল নম্বার 2L PCB
ন্যূনতম চাহিদার পরিমাণ 1 পিসিএস
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 5-8 দিন
পরিশোধের শর্ত ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
বোর্ড বেধ 0.95 মিমি লাইনের প্রস্থ এবং স্থান 0.5মিল / 0.20মিল
পৃষ্ঠ চিকিত্সা শেন টিন তলার সংখ্যা 2L
লক্ষণীয় করা

টিন বেস স্টেশন ডাবল সাইডেড PCB

,

ISO9001 ডাবল সাইডেড PCB

,

0.5mil ডাবল সাইডেড সার্কিট বোর্ড
আপনি আপনার প্রয়োজনীয় পণ্যগুলি টিক দিতে পারেন এবং বার্তা বোর্ডে আমাদের সাথে যোগাযোগ করতে পারেন।
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
একটি বার্তা রেখে যান
Items Standard Advanced
পণ্যের বর্ণনা

টিন বেস স্টেশন ডবল সাইডেড PCB ISO9001 UL ডিজিটাল পণ্যের জন্য অনুমোদিত



2L টিন বেস স্টেশন অ্যান্টেনা ডাবল সাইডেড PCB ISO9001 UL অনুমোদিত



উচ্চ ফ্রিকোয়েন্সি প্লেট + সুপার লং সাইজ



যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।



HSX ফ্যাক্টরির ক্ষমতার প্যানেলের আকার সর্বাধিক 740x500mm, কিন্তু যখন প্যানেলের আকার 600mm-এর চেয়ে বড় হয়, তখন প্রথমে এটি পর্যালোচনা করতে হবে।এবং ন্যূনতম প্যানেলের আকার যা আমরা পৌঁছাতে পারি তা হল 5*5 মিমি।



আমরা যে PCB বেধে পৌঁছাতে পারি তা 0.2mm থেকে 4.0mm পর্যন্ত, যখন বোর্ডের বেধ 0.2mm-এর চেয়ে কম বা 4mm-এর বেশি হয়, বোর্ডটিকে প্রথমে মূল্যায়ন করতে হবে।(পিএস। যখন বোর্ডের বেধ 0.6 মিমি সমান বা তার কম হয়, তখন এটি HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)



ভিতরের এবং বাইরের স্তরের বেস কপার বেধ সবচেয়ে ছোট 0.3/0.5oz, এবং সর্বোচ্চ 3oz।



FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।



প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজস্ব ফরওয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।



প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য?উত্পাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
