উচ্চ ফ্রিকোয়েন্সি অনমনীয় ফ্লেক্স সার্কিট বোর্ড FR4 উচ্চ TG নিমজ্জন টিন PCB

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি টাইপ | অনমনীয় ফ্লেক্স পিসিবি | মার্টেরিয়াল | FR4, উচ্চ TG, উচ্চ ফ্রিকোয়েন্সি, |
---|---|---|---|
সারফেস শেষ | ইমার্সন টিন, ইমারসন সিলভার, ENIG, ENEPIG, HASL, OSP, হার্ড গোল্ড, সফট গোল্ড | বোর্ডের বেধ | 2.0 মিমি |
Min. মিন. hole size গর্তের আকার | 0.15 মিমি | অন্যান্য পরিষেবা | পিসিবি সমাবেশ, প্রোটোটাইপ অর্ডার |
লক্ষণীয় করা | উচ্চ TG অনমনীয় ফ্লেক্স সার্কিট বোর্ড,FR4 অনমনীয় ফ্লেক্স সার্কিট বোর্ড,নিমজ্জন টিন অনমনীয় মুদ্রিত সার্কিট বোর্ড |

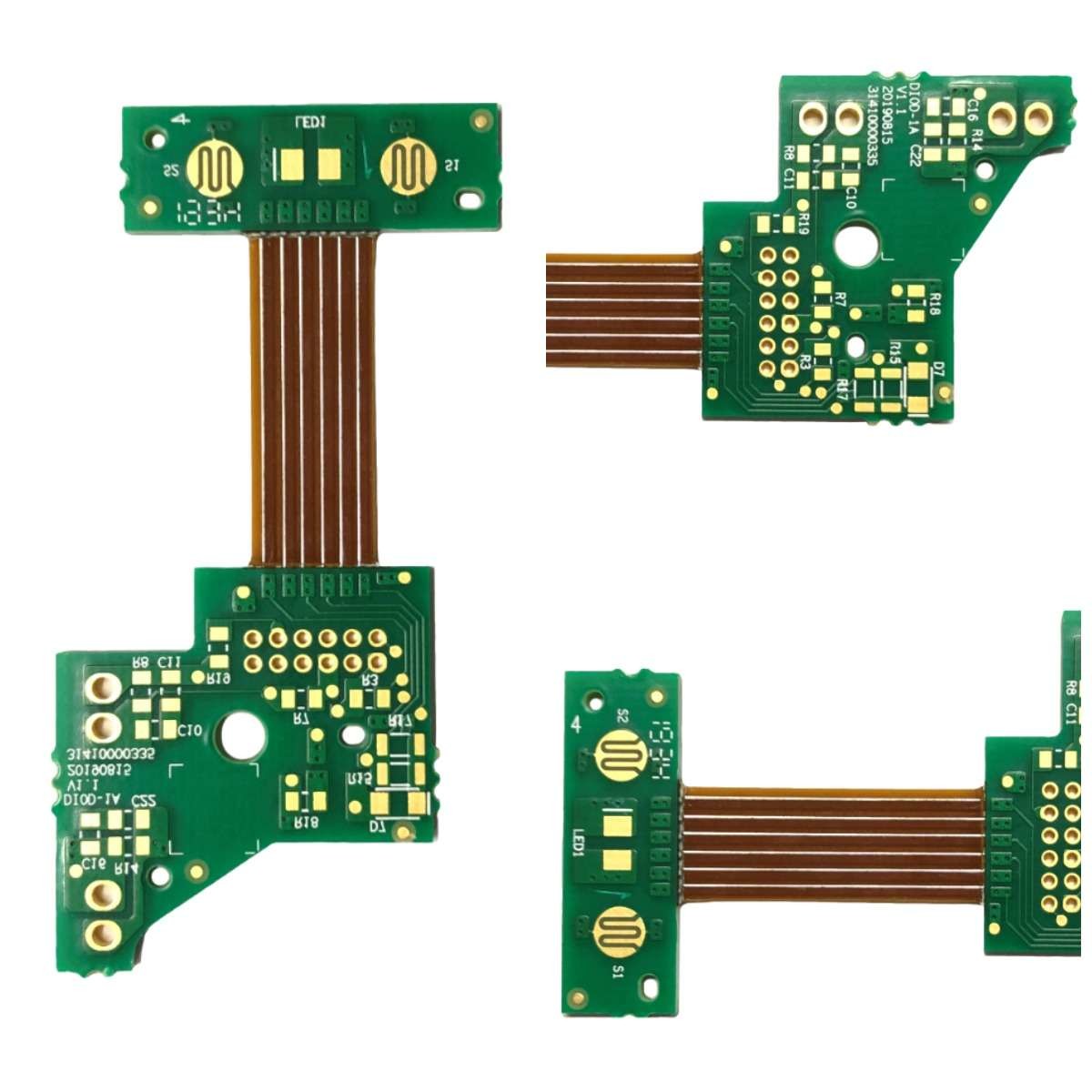

উচ্চ ফ্রিকোয়েন্সি অনমনীয় ফ্লেক্স সার্কিট বোর্ড FR4 উচ্চ TG নিমজ্জন টিন Pcb
সর্বোচ্চ স্তর: 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)
সর্বোচ্চ ফিনিশ প্যানেলের আকার: 740*500 MM(>600 MM পর্যালোচনা করতে হবে)
PCB উপাদান: PI + FR4, FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG এবং ভারী তামা
PCB বেধ: 0.2~4.0mm(<0.2 mm,>4 mm পর্যালোচনা করতে হবে)
PCB তামার বেধ: H~5oz
মিন.গর্তের আকার: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)
সর্বোচ্চ গর্তের আকার: 6.0 মিমি (> 6 মিমি, গর্ত বড় করতে মিলিং ব্যবহার করুন)
HDI মিন ড্রিল হোল: 0.08-0.10MM
ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4~8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;
8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন
12~18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন
পিসিবি সোল্ডার মাস্ক: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো, ইত্যাদি
পিসিবি পৃষ্ঠ: HASL সীসা মুক্ত, নিমজ্জন গোল্ড, ইমারসন টিন, ওএসপি, ENIG + ওএসপি, নিমজ্জন সিলভার, ENEPIG, গোল্ড ফিঙ্গার
আবেদন: যোগাযোগ, শিল্প/ভোক্তা ইলেকট্রনিক।
পিসিবি লেয়ার | অনমনীয় ফ্লেক্স PCB(4L) |
পিসিবি পৃষ্ঠ | নিমজ্জন স্বর্ণ |
পিসিবি উপাদান | FR-4, TG170+PI |
পিসিবি বেধ | 2.0 মিমি |
মিন.গর্তের আকার | 0.2 মিমি |
মিন.লাইন ব্যবধান | 3মিল (0.075 মিমি) |
পিসিবি প্রোফাইল |
রাউটিং এবং V-CUT |
পিসিবি সোল্ডার মাস্ক | সবুজ, দুই পাশে |
পিসিবি সিল্কস্ক্রিন | সাদা, দুই পাশে |
PCB তামার বেধ | 2/2/2/2oz সমাপ্ত |
অন্যান্য পরিষেবা | পিসিবি সমাবেশ, প্রোটোটাইপ অর্ডার |
দ্রুত পালা PCB উত্পাদন (2 স্তর 24 ঘন্টা, 4 স্তর 48 ঘন্টা... দ্রুততম)
FR4, অ্যালুমিনিয়াম, নমনীয়, রজার্স, টেফলন পিসিবি ভর উত্পাদন
বহু-স্তরযুক্ত পিসি বোর্ড (4-32 স্তর)
নিম্ন থেকে উচ্চ ভলিউম পৃষ্ঠ মাউন্ট এবং মাধ্যমে-গর্ত PCB সমাবেশ
01005s, BGA, uBGA, CCGA CSP এবং ফ্লিপ চিপ
0.4 মিমি ফাইন পিচ ডিভাইস
প্রোটোটাইপ এবং প্রাক-উৎপাদন ইলেকট্রনিক সমাবেশ
সারফেস মাউন্ট প্রযুক্তি (পেস্ট এবং ইপোক্সি)
পিসিবি সমাবেশগুলির এনক্যাপসুলেশন এবং কনফরমাল আবরণ
সীসা-মুক্ত সমাবেশ
অনুপ্রবেশকারী রিফ্লো
প্রেস হইয়া
তরঙ্গ/নির্বাচিত তরঙ্গ সোল্ডারিং
ডাবল/একক-পার্শ্বযুক্ত রিফ্লো প্রক্রিয়াকরণ
পুনরায় কাজ এবং মেরামত (ফাইন পিচ কিউএফপি, এরিয়া অ্যারে প্যাকেজ)
কার্যকরী, বৈদ্যুতিক, এবং সার্কিট পরীক্ষা
শেষ থেকে শেষ উত্পাদন প্রক্রিয়া পরিচালনা করে, আমরা আমাদের গ্রাহকদের তাদের মূল বিশেষত্বগুলিতে মনোনিবেশ করতে সক্ষম করি।
FAQ:
1. আপনি কি সেবা প্রদান করতে পারেন?
PCB উত্পাদন, PCB সমাবেশ, দ্রুত প্রোটোটাইপ
2. আপনার সীসা সময় কত দ্রুত?
HDI বোর্ডের জন্য 2L এবং 4L, 3WD-এর জন্য দ্রুততম 24H।
3. কিভাবে দ্রুত উদ্ধৃতি পেতে?
অনুগ্রহ করে জারবার ফাইল এবং বোর্ডের বিশদ প্রদান করুন (স্তর, বোর্ডের বেধ, তামার বেধ, পৃষ্ঠের চিকিত্সা, সোল্ডার মাস্ক এবং সিল্কস্ক্রিন রঙ, বিশেষ অনুরোধ যদি থাকে, চাহিদা পরিমাণ ইত্যাদি সহ)
4. আপনার কি পেমেন্ট শর্তাবলী আছে?
ওয়্যার ট্রান্সফার (T/T)
