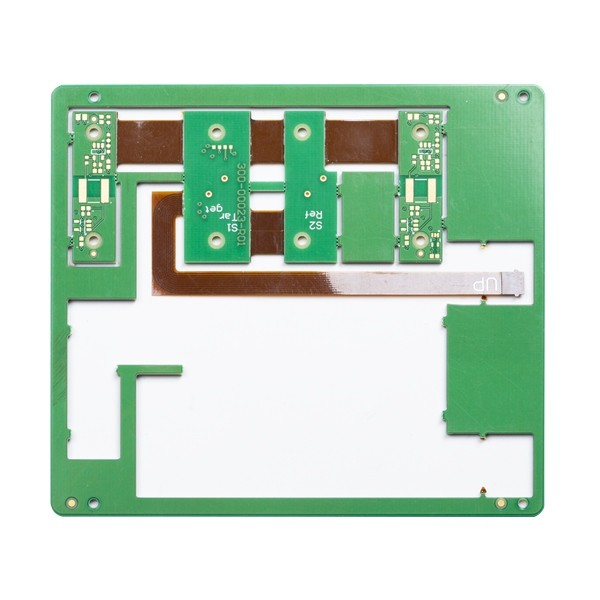

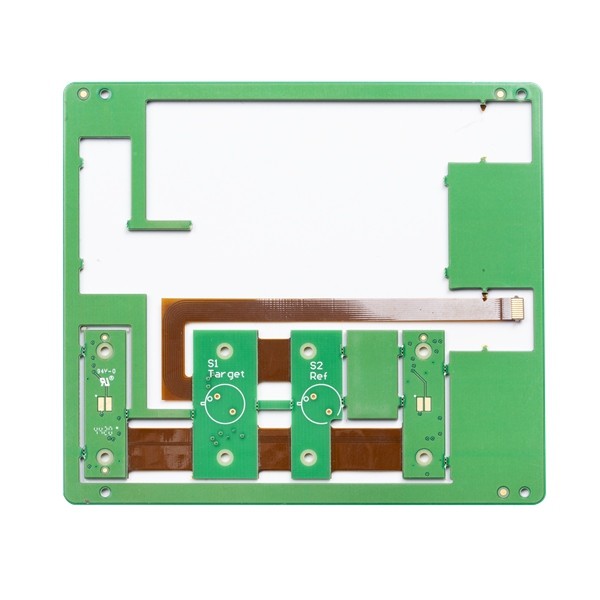

4 স্তরের HDI অনমনীয় ফ্লেক্স PCB বোর্ড নিমজ্জন গোল্ড 4mil সবুজ সোল্ডার মাস্ক

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি লেয়ার | 4L নমনীয় অনমনীয় PCB | উপাদান | FR-4+PI |
---|---|---|---|
বোর্ড স্তর | 4L | সারফেস শেষ | নিমজ্জন স্বর্ণ |
বোর্ডের বেধ | 1.6 মিমি | তামার বেধ | 1/1/1/1OZ সমাপ্ত |
Min. মিন. Hole Size গর্তের আকার | 0.3 মিমি | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ | 4মিল/4মিল |
ঝাল মাস্ক | সবুজ রঙ TAIYO | আবেদন | ডিজিটাল পণ্য |
লক্ষণীয় করা | ওডিএম রিজিড ফ্লেক্স পিসিবি বোর্ড,4মিল রিজিড ফ্লেক্স পিসিবি বোর্ড,4মিল 4 লেয়ার ফ্লেক্স পিসিবি |
4 স্তরের HDI অনমনীয় ফ্লেক্স PCB বোর্ড নিমজ্জন গোল্ড 4mil সবুজ সোল্ডার মাস্ক
অনমনীয় ফ্লেক্স PCB নমনীয় অনমনীয় প্রিন্টেড সার্কিট প্রোটোটাইপ 4 স্তর PCB ফ্লেক্স অনমনীয় বোর্ড অনমনীয় নমনীয় PCB
4L নমনীয় অনমনীয় PCB
অনমনীয় ফ্লেক্স পিসিবি হ'ল কঠোর বোর্ড যা একটি অ্যাপ্লিকেশনে নমনীয় এবং অনমনীয় বোর্ড প্রযুক্তির সংমিশ্রণ ব্যবহার করে।এটি বিভিন্ন কঠোর এবং নমনীয় প্রযুক্তিকে একত্রিত করে যা একটি খুব বৈচিত্র্যময় এবং কার্যকর সমন্বয় তৈরি করে।এটি অনেক তাপ শোষণ করতে পারে এবং একটি ছোট এবং কমপ্যাক্ট সার্কিট তৈরি করতে পারে যা বড় সার্কিটের মতো কার্যকর হতে পারে।তাই এগুলি বিশেষভাবে উচ্চ-কর্মক্ষমতা এবং উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যেমন টেলিকমিউনিকেশন সিস্টেম, মহাকাশ সরঞ্জাম, স্বয়ংচালিত ডিভাইস, সামরিক সরঞ্জাম, ভোক্তা যন্ত্রপাতি ইত্যাদি।
অনমনীয় ফ্লেক্স বোর্ডের সুবিধার মধ্যে রয়েছে ওজন হ্রাস, আরও মূল্যবান উপাদান সমাবেশ এবং তারের স্থান, বর্ধিত নির্ভরযোগ্যতা, ভাল তাপ অপচয় এবং আরও অনেক কিছু।অনমনীয় ফ্লেক্স পিসিবি অনমনীয় বোর্ড এবং নমনীয় সার্কিটের সেরা অক্ষরগুলিকে একত্রিত করে এবং এটি উচ্চতর উপাদানের ঘনত্ব এবং ভাল মানের নিয়ন্ত্রণ প্রদান করে।
স্তর গণনা: | 4 স্তর | সার্কিট বোর্ড স্তরিত: | FR4+PI |
বিভিন্ন কপার বেধ: | 1/1/1/1OZ | পিসিবি বোর্ড পুরু: | 1.6 MM |
ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত: | 0.30 মিমি | মিন.লাইন দূরত্ব/স্থান: | 4/4মিল |
সোল্ডার মাস্ক রঙ: | সবুজ রঙ TAIYO | কিংবদন্তিদের রঙ: | সাদা রঙ |
PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | মিলিং |
পিসিবি বোর্ডের আবেদন: | ডিজিটাল পণ্য | ||
বিশেষ প্রয়োজনীয়তা অনুরোধ: | প্রতিবন্ধকতা নিয়ন্ত্রণ/FR-4+PI |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
